尼龙材质12号空心圆柱衬套结构设计

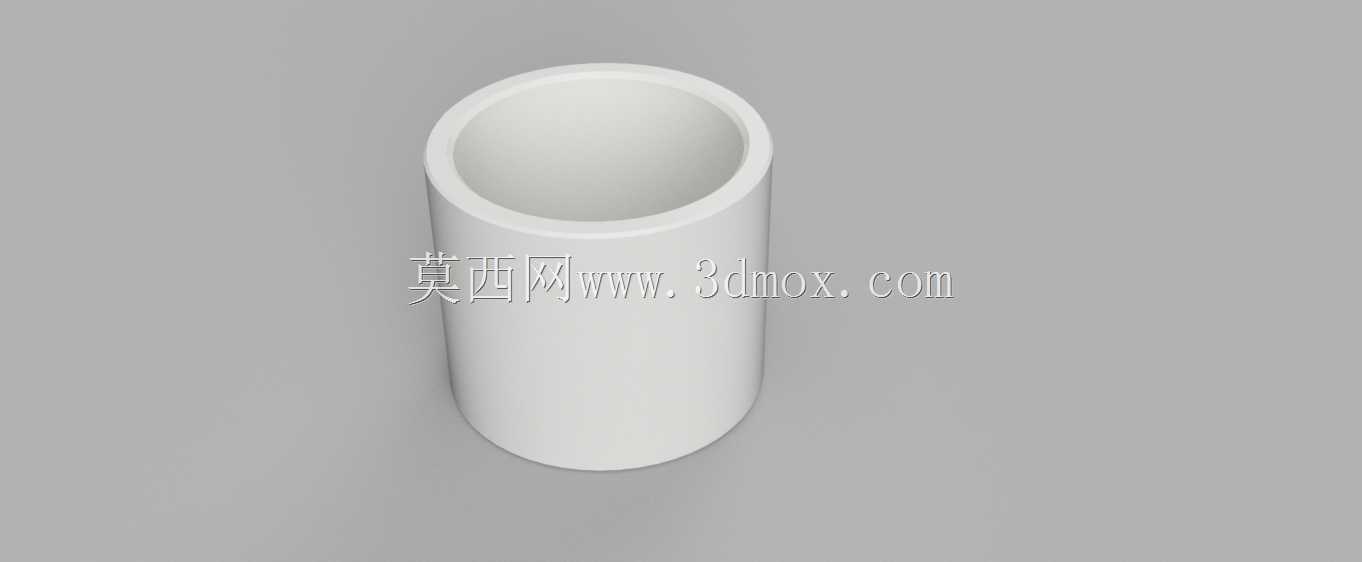

　　在通讯设备内部的走线支撑、小型传动机构的轴系防护场景中，这类尼龙材质的空心衬套是极易被忽略但作用关键的基础零件，很多刚入行的结构工程师在做装配干涉检查时，往往只关注金属结构件的配合公差，却容易低估非金属衬套对整套机构运行稳定性的影响。这款衬套采用等壁厚空心圆柱结构，整体没有额外的凸缘、卡槽或者定位缺口，属于直筒型通套结构，这种极简的结构设计并非是简化设计流程的偷懒选择，而是针对特定安装空间做的适配——在通讯类小型设备的层板安装位、线束穿孔位，留给衬套的安装空间往往是规则的圆形通孔，没有多余的空间布置定位结构，直筒结构可以直接压入安装孔内，不需要额外设计防转卡位，依靠尼龙材料本身的微弹性和安装过盈量就能实现可靠固定，不会在设备运输、运行的振动工况下出现窜动脱落的问题。

　　从材料选择来看，选用尼龙作为基材是兼顾使用性能与加工成本的典型方案，尼龙本身具备优异的自润滑特性，在作为轴套使用时，不需要额外添加润滑脂就能实现低摩擦系数的转动配合，尤其适合通讯设备这类长期免维护的使用场景，避免润滑脂挥发污染内部电路板或者光学元件；同时尼龙的绝缘性能优异，在作为走线护套使用时，能够有效隔绝金属板件的锐边，避免线束绝缘层被割破造成短路风险，这一点在内部走线密集的通讯终端设备中尤为重要，很多设备的内部走线短路故障，根源就是穿孔位置缺少绝缘衬套，线束长期受振动摩擦被金属锐边割破绝缘层。

　　设计这类直筒衬套时，首先要明确的是安装边界的尺寸链计算：衬套的外径需要和安装基座的孔位采用过盈配合，过盈量不能过大，否则压入时会导致尼龙衬套出现不可逆的塑性变形，内径收缩量超标导致配套的轴或者线束无法穿入；过盈量也不能过小，否则在温度循环变化的工况下，尼龙的热膨胀系数和金属基座存在差异，容易出现衬套松脱的问题。通常在常温使用场景下，尼龙衬套和金属安装孔的过盈量控制在孔径的0.2%-0.5%区间即可，具体数值需要根据实际使用的环境温度范围做调整，如果是在户外高温环境下使用的通讯设备，还要考虑尼龙材料高温下的应力松弛问题，适当增加过盈量或者在衬套外壁增加周向的微凸点，增强固定可靠性。

　　衬套的内径尺寸需要根据穿过的轴径或者线束外径做匹配，作为转动轴套使用时，内径和轴的配合间隙要控制在合理范围，间隙过小会导致转动卡滞，尤其是尼龙材料吸水后会出现一定的尺寸膨胀，设计时需要预留足够的膨胀余量，避免潮湿环境下衬套抱轴；间隙过大则会导致轴系运行时出现径向窜动，影响传动精度。作为走线护套使用时，内径要比线束外径大10%-15%，预留足够的穿线空间，同时避免线束在衬套内出现过大的晃动，减少磨损风险。衬套的长度需要和安装基座的厚度匹配，通常要比安装板的厚度长出0.1-0.2mm，两端略微突出安装板表面，这样在装配时，衬套两端能够完全覆盖金属板的锐边，不会出现线束和金属边接触的风险，同时压装时也能保证衬套完全到位，不会出现一端凹陷的问题。

　　从实际应用场景拓展来看，这类直筒尼龙衬套除了在通讯工具类产品中使用，在小型自动化设备的轻载轴系、消费电子产品的结构连接位、家具五金的铰接位也有大量应用，不同场景下对衬套的壁厚要求存在差异：轻载转动场景下，壁厚可以做的相对薄一些，减少材料占用同时保证足够的弹性变形空间；作为承重衬套使用时，需要适当增加壁厚，提升衬套的径向承载能力，避免长期受压出现蠕变变形。设计过程中还要注意衬套的内外壁同轴度公差，通常控制在0.05mm以内即可满足大部分场景的使用需求，过高的公差要求会大幅提升注塑加工的成本，过低的公差则会导致装配后出现偏心问题，影响轴系的转动顺畅度。另外，衬套的两端边缘需要做微小的倒角处理，倒角角度通常在15°-30°之间，既方便压装时导入安装孔，也能去除注塑成型产生的飞边，避免边缘锐边割伤线束或者装配人员的手指。

　　很多工程师在做这类小零件的建模时，往往只是简单拉伸一个空心圆柱就完成设计，忽略了很多细节上的考量，实际上这类基础零件的设计合理性，直接影响整套产品的长期可靠性，很多批量产品的售后故障，往往就是这些不起眼的小零件设计不到位导致的。在建模过程中，需要把配合公差、材料膨胀系数、安装工艺要求都融入到模型的尺寸设计中，而不是只画一个理论尺寸的几何体，要考虑到实际加工、装配、使用全流程的需求，比如压装时的导入倒角、材料吸水后的尺寸变化、长期负载下的蠕变余量，这些细节才是区分合格设计和粗糙建模的核心标准。对于需要做有限元分析的场景，这类尼龙衬套的网格划分不需要过于精密，重点关注径向受压时的应力分布，确保最大应力低于尼龙材料的长期许用应力，避免长期使用出现开裂或者过度变形的问题。在装配验证阶段，要重点测试衬套压入后的固定力、穿轴或者穿线的顺畅度，以及温度循环测试后的尺寸稳定性，确保在产品的全生命周期内，衬套都能可靠发挥作用，不会出现松脱、磨损、变形等失效问题。
