多款头型M6规格外螺纹紧固件三维数模

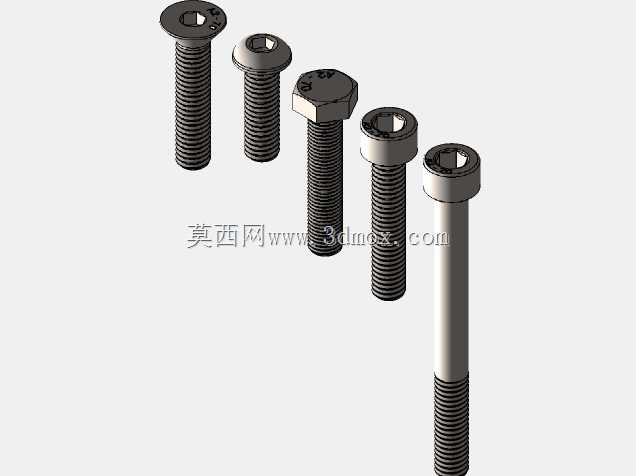

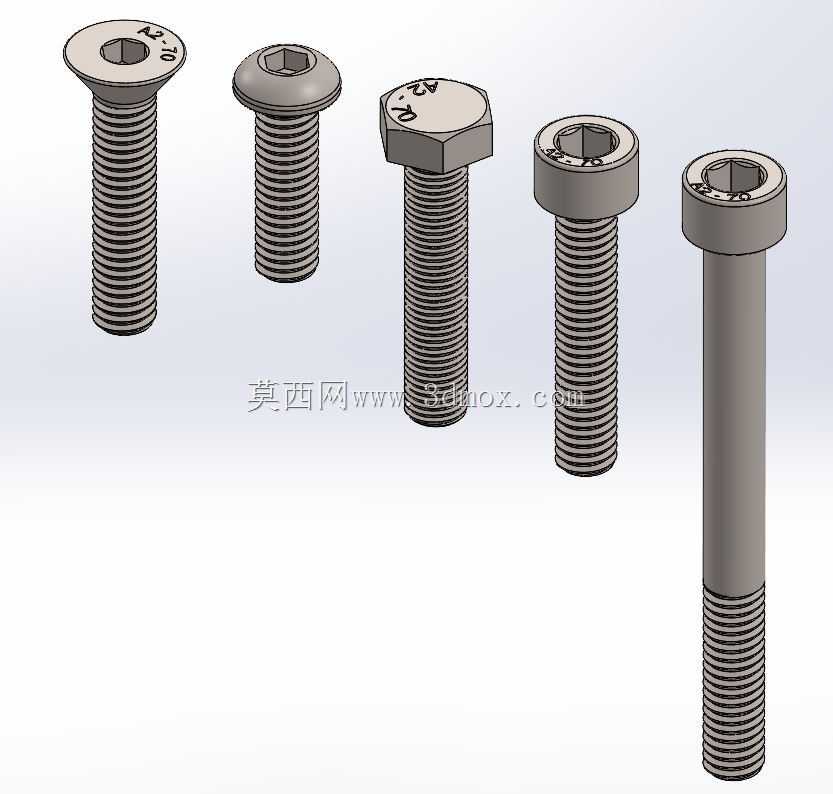

　　做设备结构设计的同行大多有体会，小规格紧固件的数模如果完全照搬标准理论尺寸，实际装配时经常会和库存实物出现干涉——尤其是车间里长期备货的常用规格螺栓，很多是按实际使用需求批量采购，头部厚度、螺杆光杆段长度、螺纹收尾位置和理论标准值存在细微偏差，要是直接调用标准件库的模型出图，现场装配时很容易出现螺栓头沉孔深度不够、螺纹啮合长度不足的问题。这套M6螺栓数模，就是从车间现有库存的实物逆向测绘而来，覆盖了日常装配最常用的五种头型，完全匹配现场实际备货的零件尺寸，不用再担心数模和实物对不上的问题。

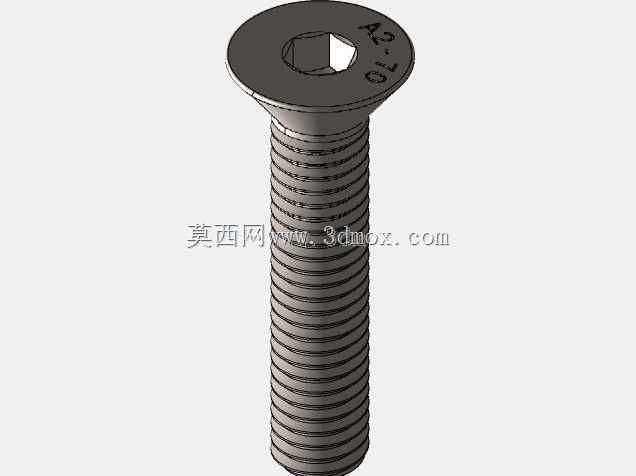

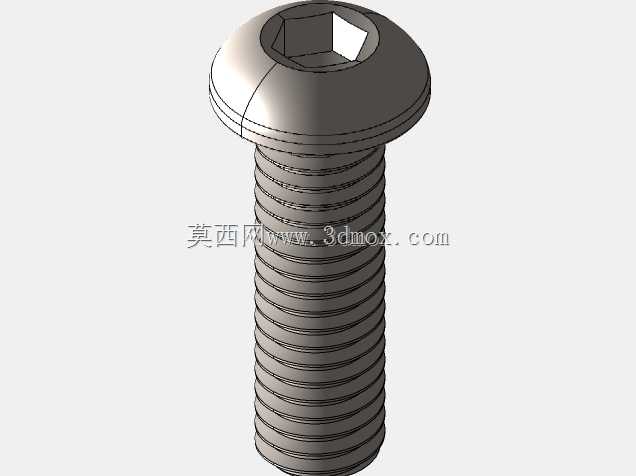

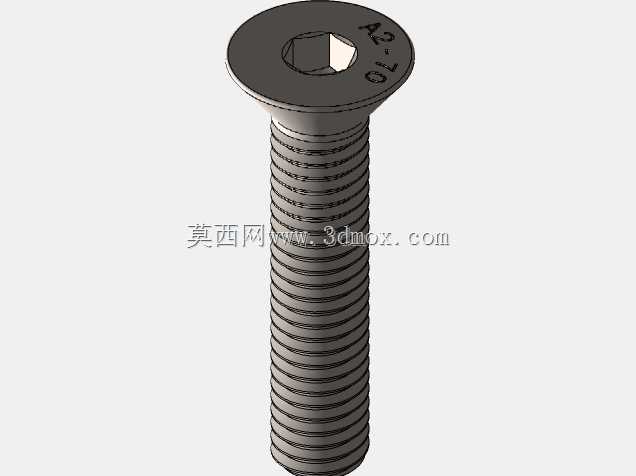

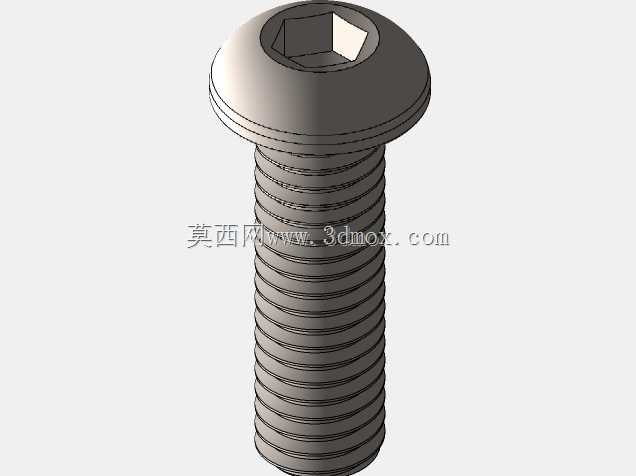

　　从实际应用场景来看，沉头内六角M6螺栓多用于通讯设备外壳、钣金护板的沉孔安装场景，这类安装位要求螺栓头完全埋入工件表面，不能有凸起，避免影响设备外观或者相邻部件的滑动行程，测绘时特意核对了沉头的锥角、头部厚度和对边尺寸，和车间常用的沉头钻套加工出的沉孔完全适配，装配后螺栓头和工件表面的高度差控制在0.1mm以内，不会出现凸台刮擦线缆或者外壳盖板盖不严的问题。盘头内六角M6螺栓多用于薄板件的叠层连接，比如设备内部的线路板安装支架、小型传感器的固定座，这类场景不需要沉孔，盘头的较大承压面可以分散锁紧压力，避免薄钢板被螺栓头压出凹陷，测绘时调整了盘头的外径尺寸，比标准理论值略大0.2mm，刚好匹配车间常用的平垫片尺寸，不用额外调整垫片的安装空间。

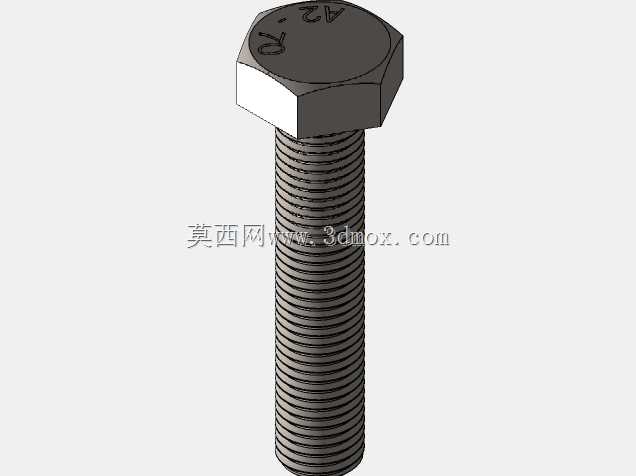

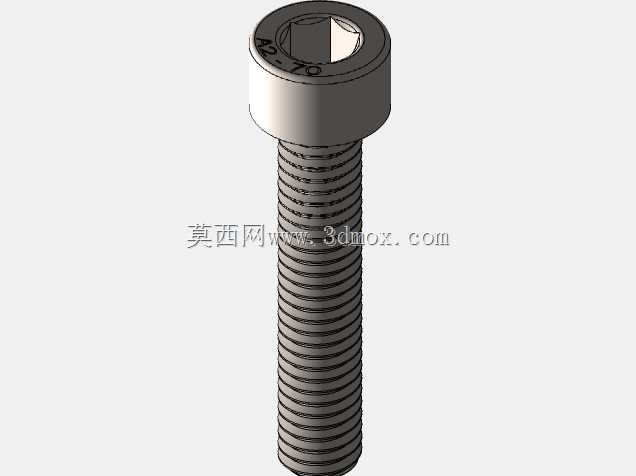

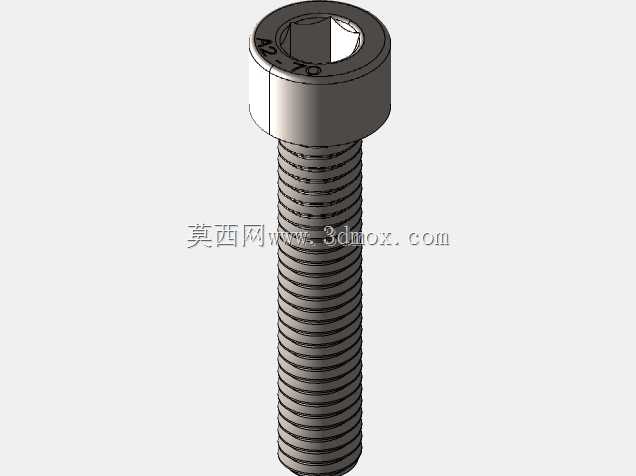

　　外六角M6螺栓是通用场景用得最多的款式，多用于机架型材的拼接、重载部件的固定，这类安装位通常用开口扳手或者套筒锁紧，需要足够的头部对边强度，测绘时保留了外六角头的标准对边尺寸，同时根据库存实物调整了头部倒角的角度，避免扳手卡入时出现打滑。圆柱头内六角M6螺栓多用于模具、工装夹具的锁紧位，这类位置的安装空间通常比较紧凑，圆柱头的外径比盘头更小，适合在狭小空间内用内六角扳手锁紧，测绘时核对了内六角孔的深度和对边尺寸，和常用的内六角扳手完全匹配，不会出现扳手插不到位拧圆角的问题。还有一款长杆半牙圆柱头内六角螺栓，多用于厚板叠层连接或者需要穿过安装空腔的场景，螺杆靠近头部的位置是光杆段，只有末端一段有螺纹，装配时光杆段和安装孔的配合可以起到定位作用，避免两个连接件出现错位，测绘时特意核对了光杆段的直径公差，和常用的H7级安装孔属于间隙配合，穿装时不会卡滞，同时螺纹段的长度刚好满足双螺母锁紧或者螺纹孔啮合5牙以上的强度要求，不会出现锁不紧或者螺纹脱扣的问题。

　　从设计思路上来说，这套数模没有刻意追求和ISO/DIN标准的理论尺寸完全一致，而是完全贴合车间实际在用的库存零件尺寸，建模时所有的螺纹收尾、头部倒角、螺杆末端倒角都和实物保持一致，没有做理想化的简化，在做装配干涉检查时，可以完全模拟真实装配的状态，提前发现沉孔深度不够、安装空间不足、螺栓长度过长顶到内部器件的问题。安装边界方面，所有头型的螺栓都预留了对应的扳手操作空间，比如内六角款的头部上方预留了足够的扳手插入空间，外六角款的头部周围预留了套筒的回转空间，不用在设计完成后再反复核对操作空间是否足够。另外，所有螺栓的螺纹段都做了真实的螺纹牙型建模，不是用贴图模拟的螺纹，在做运动仿真或者有限元受力分析时，可以更准确地模拟螺纹啮合的受力状态，计算出的锁紧力、剪切强度数据更贴近实际使用情况，不会因为螺纹简化导致分析结果出现偏差。

　　日常做通讯设备、小型自动化设备、工装夹具的结构设计时，直接调用这套数模，不用再单独测绘库存螺栓，也不用反复调整标准件的尺寸来适配实物，能大幅减少设计阶段的反复修改，避免装配时出现零件不匹配的问题，尤其是在做快速迭代的非标设备设计时，用和实物完全一致的紧固件数模，能有效提升设计出图的效率，减少现场装配的返工率。
