车用启动铅酸蓄电池三维结构设计

　　在燃油商用车与家用乘用车的电气系统架构里，启动蓄电池是承担冷启动大电流放电、车载低压设备稳压供电的核心部件，建模过程中需要兼顾实车安装的边界约束、内部极群排布的空间合理性、外部接线端子的操作便利性，同时要匹配整车厂通用的安装固定规范。从实际装车场景来看，这类蓄电池大多布置在发动机舱的专用安装位，部分后置后驱车型会将其安置在后备箱侧围的储物舱内，不管哪种布置形式，都要求壳体具备足够的抗振动性能，能够承受车辆行驶过程中来自路面的颠簸冲击、发动机运转带来的持续高频振动，避免极柱松动、壳体开裂漏液的故障出现。

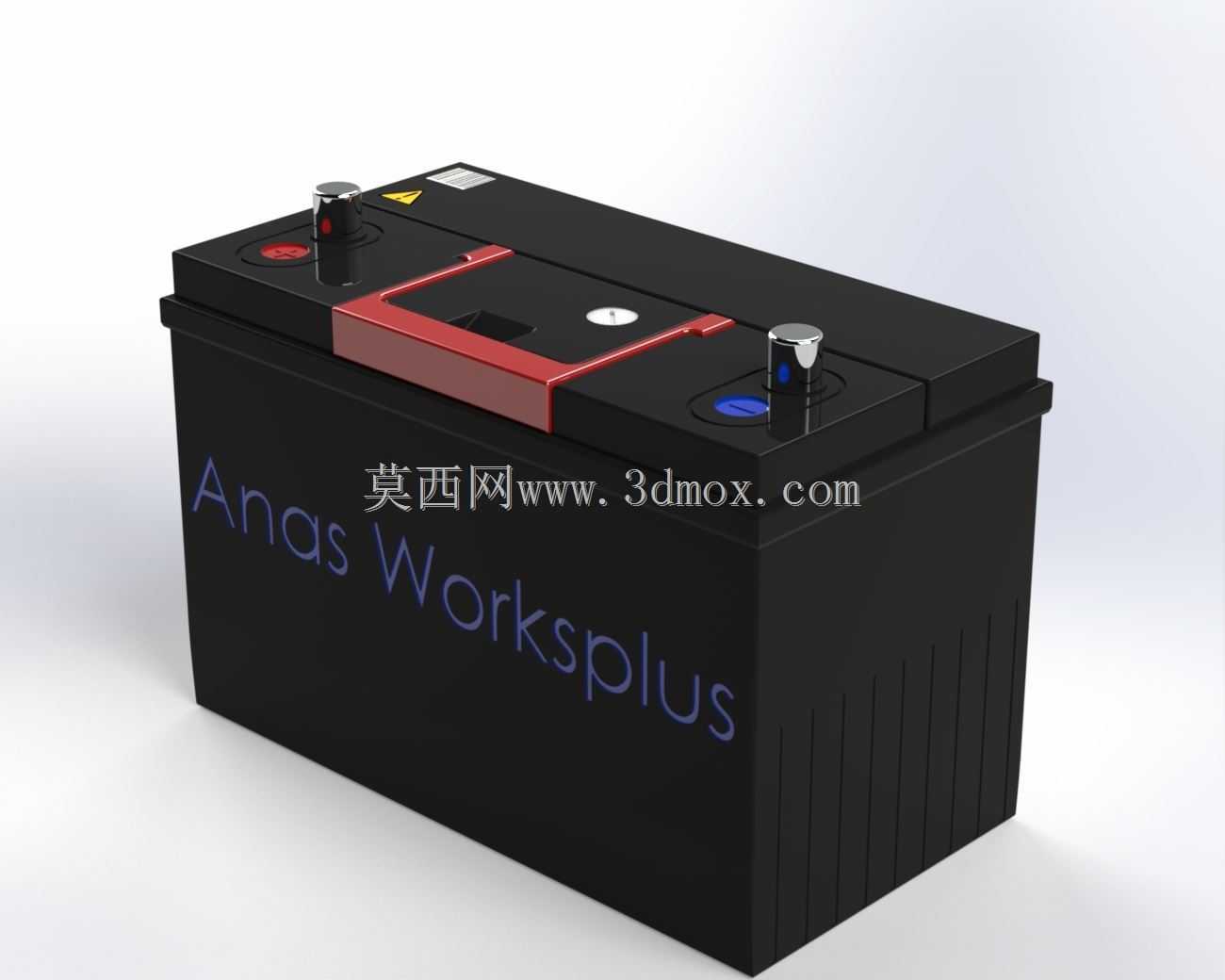

　　建模时首先确定的是壳体的外部轮廓尺寸，参考主流60Ah容量车用蓄电池的通用规格，整体采用长方体切角的结构形式，壳体侧壁设置多道纵向加强筋，既可以提升塑料壳体的结构刚度，减少长期使用过程中的鼓胀变形，也能在安装时起到定位导向的作用，方便维修人员快速将电池滑入安装托架。壳体顶部的结构设计是重点，两个极柱分别对应正负极，正极极柱采用红色标识圈做区分，负极采用蓝色标识，极柱的高度、直径严格按照国标车用蓄电池端子尺寸设计，保证接线夹安装后有足够的接触面积，不会因为接触电阻过大导致启动时压降超标。顶部的提手结构采用内嵌翻转式设计，非使用状态下完全嵌入顶盖的凹槽内，不会额外占用垂直方向的安装空间，避免和发动机舱盖内侧的隔音棉、线束产生干涉，需要搬运电池时可以将提手翻起，承重结构直接和壳体内部的加强框架连接，能够承受满电状态下整组电池的重量，不会出现提手断裂的问题。

　　顶盖部分除了极柱和提手，还预留了状态观察孔的位置，也就是日常检查电池时用到的电眼，通过观察孔内浮球的颜色，可以快速判断电池的当前存电状态、电解液液位是否正常，这个结构的建模需要考虑和顶盖的密封配合，避免车辆倾斜时电解液从观察孔位置渗漏。顶盖和下壳体的配合采用止口加密封胶条的结构，建模时预留了密封胶条的安装槽，保证整个电池壳体的密封性能，防止车辆行驶在涉水路段时，外部的积水进入壳体内部造成极柱短路，同时也能避免电解液挥发溢出对周边的金属部件造成腐蚀。

　　从功能实现的角度来看，这类蓄电池的核心作用是在车辆启动瞬间，为起动机提供数百安培的大电流，带动发动机飞轮完成点火启动，在发动机正常运转、发电机输出电压高于蓄电池端电压时，蓄电池会进入充电状态，将发电机输出的电能转化为化学能存储起来；当车辆处于熄火状态、发电机不工作时，蓄电池需要为车载的防盗系统、ECU常电模块、车内照明等设备提供持续的低压供电，这就要求在建模时，内部极群的排布要符合铅酸蓄电池的化学反应空间需求，每个单格之间的隔断结构要保证足够的绝缘强度，避免单格之间出现窜电故障，导致整组电池电压不足。

　　安装边界方面，电池底部的尺寸要匹配市面上通用的蓄电池固定托架，壳体底部预留了和托架定位凸台对应的凹槽，安装时可以快速卡入定位，配合上部的固定压片，能够将电池牢牢固定在安装位上，即使车辆经过颠簸路面、急加速急减速的工况，电池也不会出现移位。极柱的位置采用行业通用的布局形式，也就是正向安装时正极在右、负极在左，能够适配绝大多数车型的整车线束长度，不需要额外改动接线走向，减少维修更换时的操作难度。建模过程中还考虑了日常维护的便利性，顶盖的平面保持平整，没有过多凸起的结构，方便后期清洁表面积灰、检查极柱是否出现氧化锈蚀，极柱周边预留了足够的操作空间，使用扳手紧固接线夹时不会和周边的顶盖结构产生干涉。

　　很多刚接触汽车电气部件建模的工程师容易忽略的细节是，蓄电池的排气结构，在充放电过程中电池内部会产生少量的气体，必须通过专门的排气通道将气体导出到电池外部，避免内部压力过大造成壳体鼓胀甚至爆裂，建模时在顶盖的侧面预留了排气阀的安装位置，排气阀采用单向导通的结构设计，只允许内部气体排出，阻止外部的空气、水分进入壳体内部，同时可以将排气方向引导到背离车身金属部件的一侧，减少排出的酸性气体对车身的腐蚀。整个模型的结构拆分完全按照实际生产的装配逻辑进行，下壳体、极群、顶盖、极柱、提手、观察孔、排气阀都作为独立的结构件存在，既可以用于整车装配时的干涉检查，也可以用于蓄电池生产环节的工装设计、工艺排布，甚至可以作为维修教学环节的演示模型，直观展示车用蓄电池的内部结构和外部安装要点。
