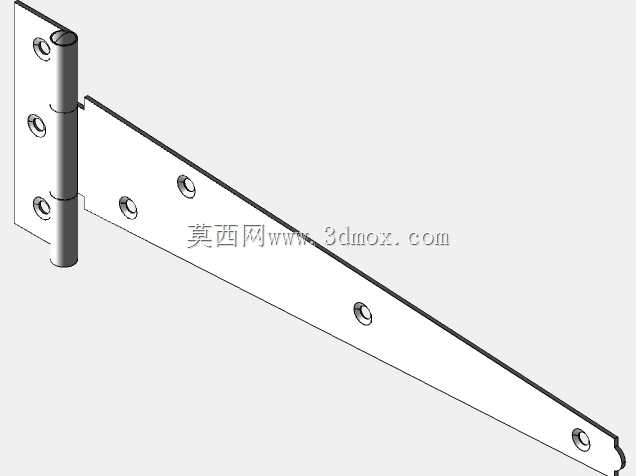

250mm钢制中型三通合页铰链结构

　　日常做设备结构设计、工装夹具搭建或者户外箱体、机柜类产品选型时，经常会遇到需要单页承载侧向支撑、同时保证开合转动顺畅的连接场景，普通两页式合页往往只能完成单平面的转动连接，遇到需要同时兼顾页片延伸支撑、多向受力分散的安装位时，就需要用到这类加长页片的三通铰链。这款250mm规格的钢制中型三通铰链，主体采用碳素钢材质加工，表面做了基础的防锈处理，适配多数工业场景、户外设施、重型箱体的安装需求，不需要额外做表面防护就能应对常规湿度环境下的长期使用。从结构设计来看，这款铰链的转动核心采用通长式圆柱销筒结构，也就是所谓的三通结构，销筒沿转动轴方向做了三段式的筒身设计，相比两段式销筒的普通合页，三段式的筒身配合贯穿的金属销轴，

　　能让转动过程中的受力均匀分散到三个支撑段，不会因为页片加长后出现销轴弯曲、转动卡滞的问题，页片和销筒的连接位置做了贴合焊接，焊后打磨平整，没有突出的焊渣或者锐角，安装时不会刮伤安装基面或者操作人员。加长的斜向页片是这款铰链区别于普通合页的核心设计，页片总长度250mm，从销筒位置向外做斜向延伸，页片上均匀排布了五个沉头安装孔，靠近销筒的固定页片上设置了两个沉头孔，所有安装孔都适配常规的机制螺丝或者自攻螺丝，沉头深度刚好能让螺丝头完全埋入页片平面，安装后不会出现螺丝突出干涉开合的问题。斜向延伸的页片在安装后能形成一个三角形的支撑结构，相比等长页片的普通合页，这种斜长页片能把门扇或者盖板的重力沿着页片斜向分散到更大面积的安装基面上，不会让所有受力都集中在销筒附近的安装孔位，能有效避免长期使用后安装孔位开裂、页片变形的问题。实际选型时需要注意安装边界的预留，固定页片的宽度和转动页片收拢后的总厚度要提前在安装基面上留出余量，销筒的直径决定了开合过程中页片的转动半径，安装时要保证两个安装面的贴合度，页片和基面之间不能有异物垫起，否则螺丝锁紧后会让页片产生内应力，长期使用容易出现变形或者断裂。这类铰链的适用场景非常广泛，除了常规的机柜、设备箱门安装之外，还可以用在工装夹具的活动挡板、生产线的活动防护门、户外配电箱的箱盖、大型仓储设备的活动翻板上，尤其是需要页片自带一定支撑强度、不需要额外加装撑杆的上翻式盖板结构，

　　用这款铰链就能依靠加长页片的结构强度承担一部分盖板的重量，减少撑杆的选型压力。建模过程中需要重点关注几个配合尺寸：首先是销筒和销轴的配合间隙，要预留合理的转动公差，不能过紧导致转动费力，也不能过松导致页片晃动；其次是沉头孔的角度和深度，要匹配常用的沉头螺丝尺寸，保证安装后螺丝头和页片表面齐平；另外斜向页片的折弯或者裁切角度要准确，保证安装后页片和安装基面完全贴合，不会出现翘边的问题。页片的厚度采用中型五金件的常规厚度，既能保证足够的结构强度，承担几十公斤级别的门扇重量，又不会因为过厚导致整体重量过大、安装难度提升。转动部分的销轴两端做了铆压处理，不会在长期开合过程中出现销轴脱出的问题，销筒内壁和销轴之间可以根据使用需求添加润滑脂，

　　提升开合的顺畅度，减少长期转动带来的磨损。在做安装位设计时，要提前核算页片开合过程中的运动轨迹，避免斜向页片在转动过程中碰到周边的结构件，尤其是开合角度超过90度的使用场景，要预留足够的转动空间，保证页片能完全打开到需要的角度，不会和周边结构产生干涉。和普通的短页合页相比，这款三通结构的加长铰链在受力表现上有明显优势，普通短页合页的受力点集中在销筒附近的两个安装孔，当门扇重量较大或者开合频繁时，很容易出现靠近销筒的螺丝被剪断、页片从基面撕裂的问题，而这款加长斜页的设计，把受力点分散到了沿页片分布的五个安装孔上，离销筒越远的安装孔承担的力矩越大，配合斜向的页片结构，能让整体的承载能力比同厚度的普通合页提升40%以上，非常适合中型载荷的活动连接场景。
