通讯基站末端馈电紫铜管路接驳组件

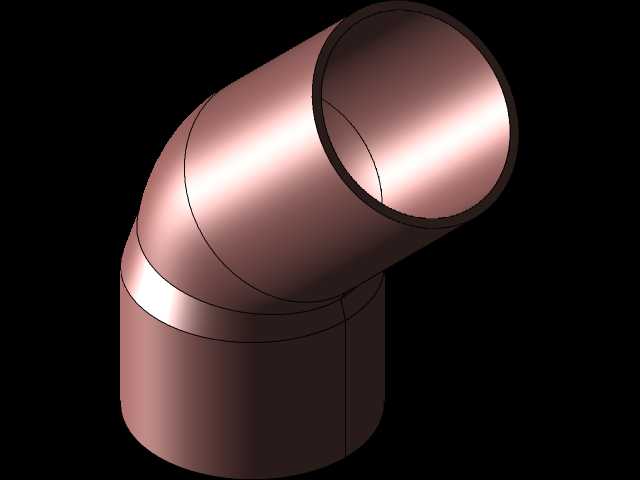

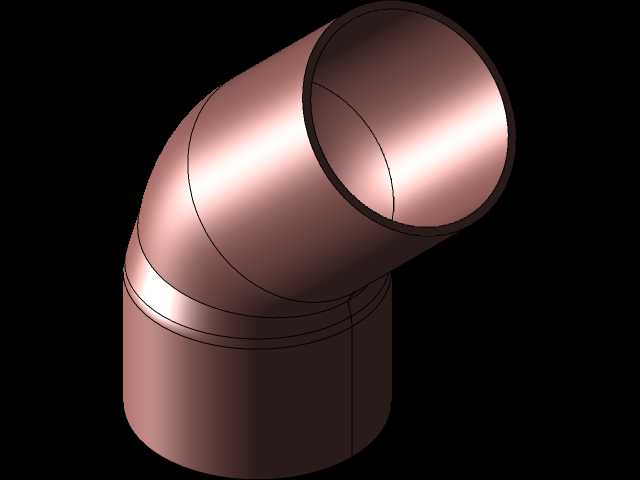

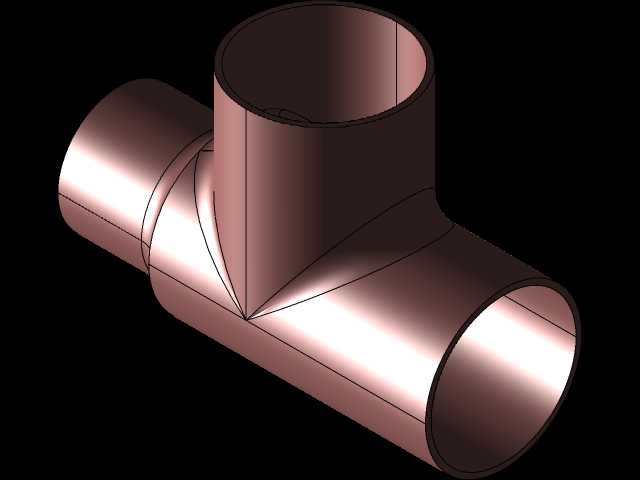

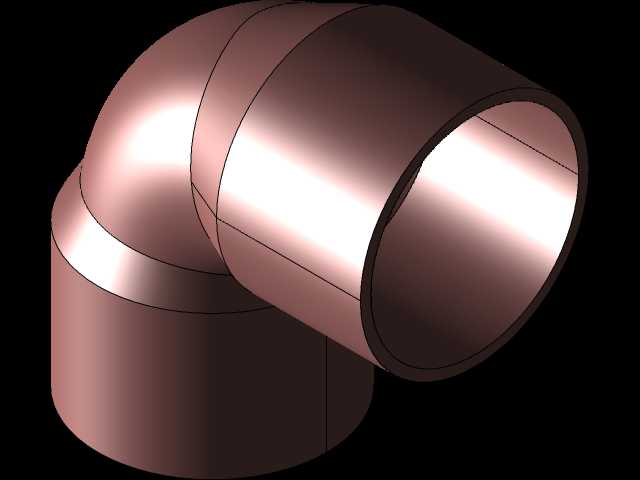

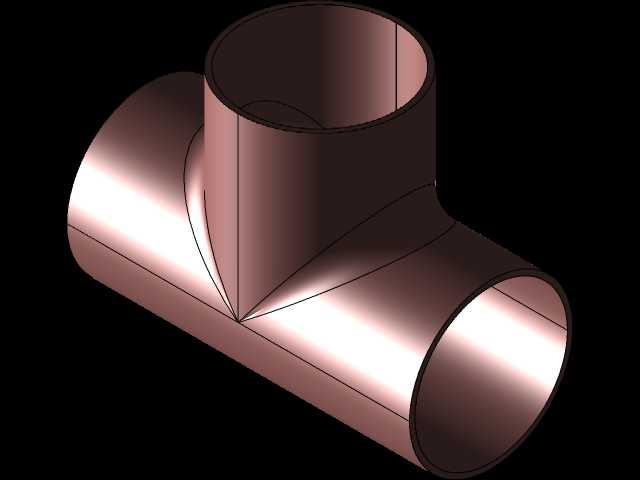

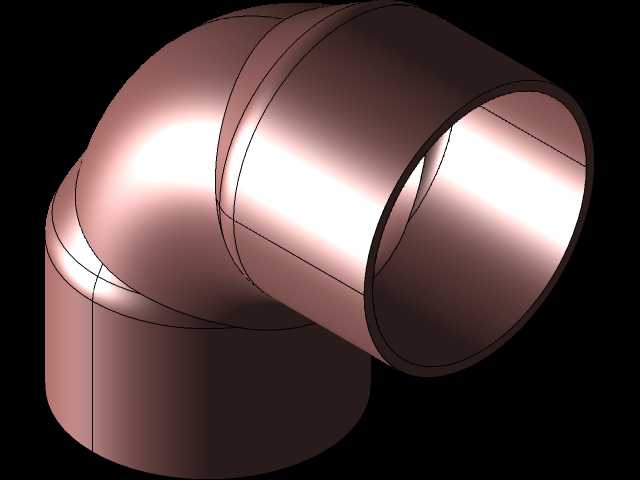

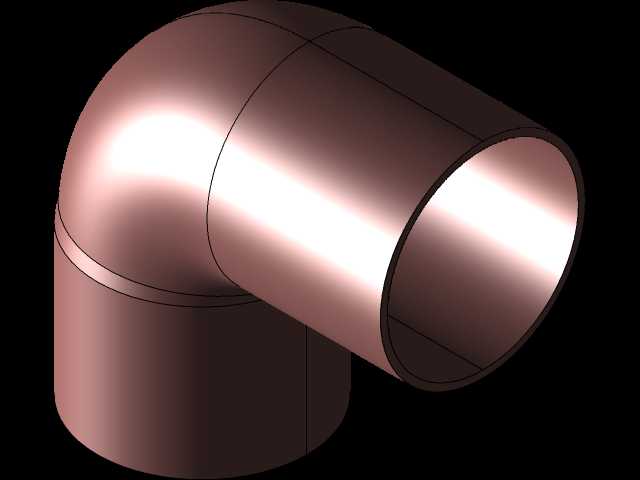

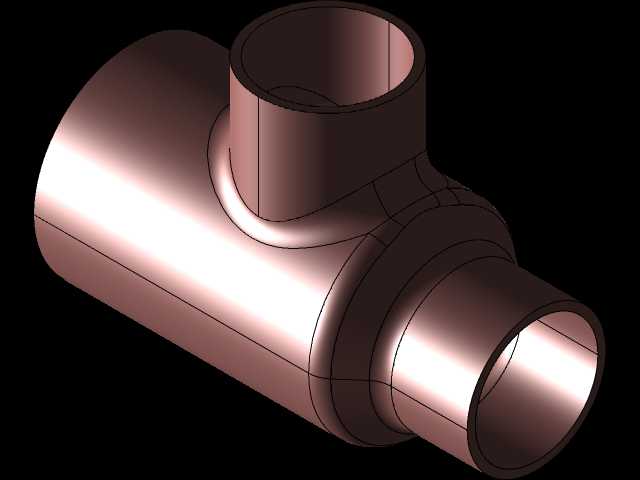

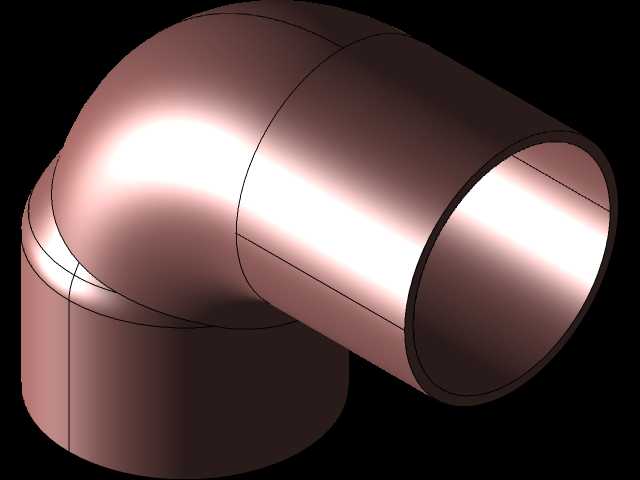

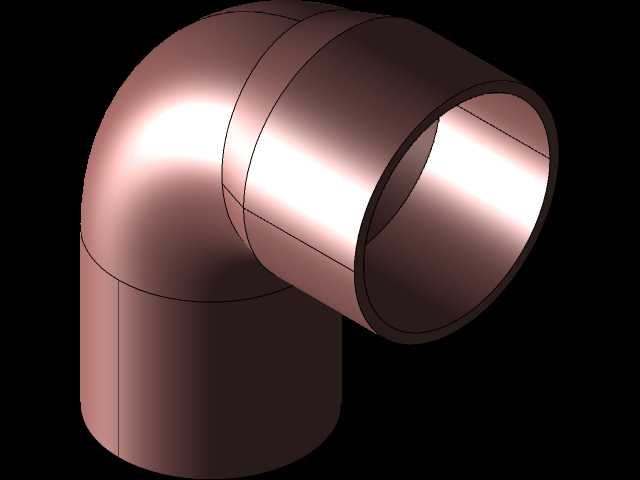

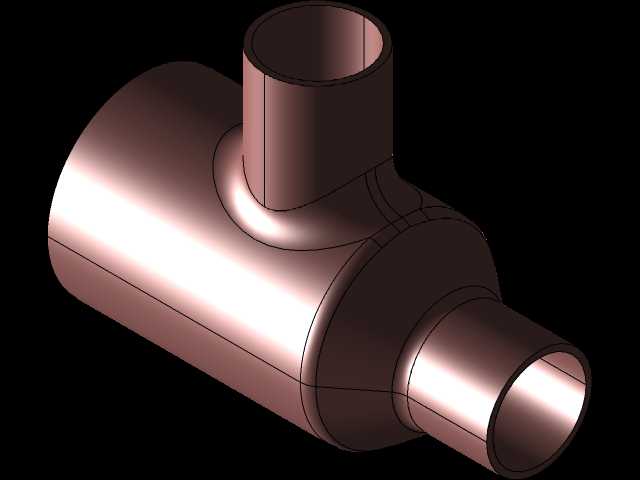

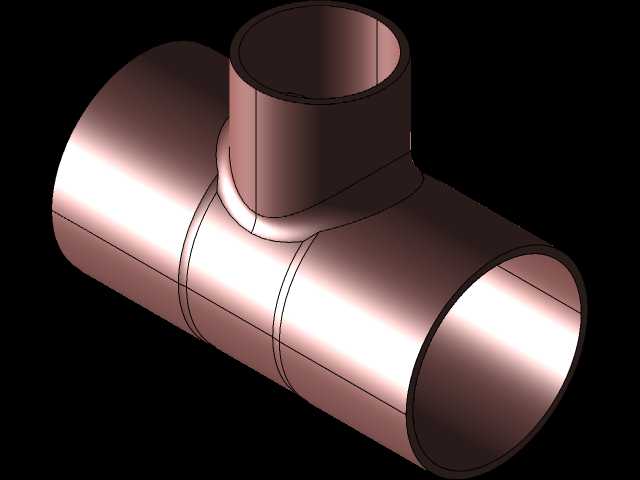

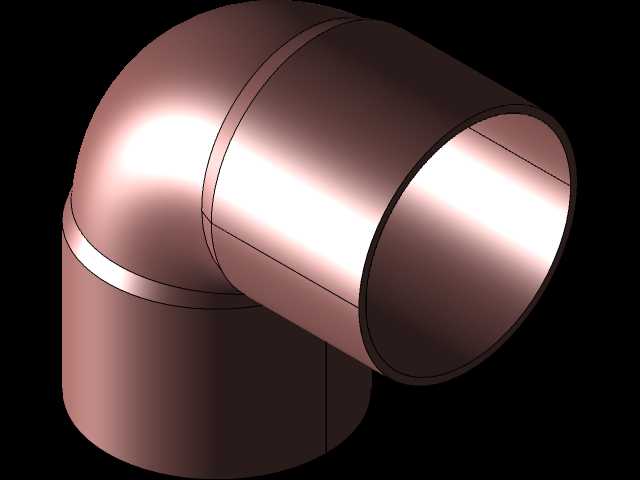

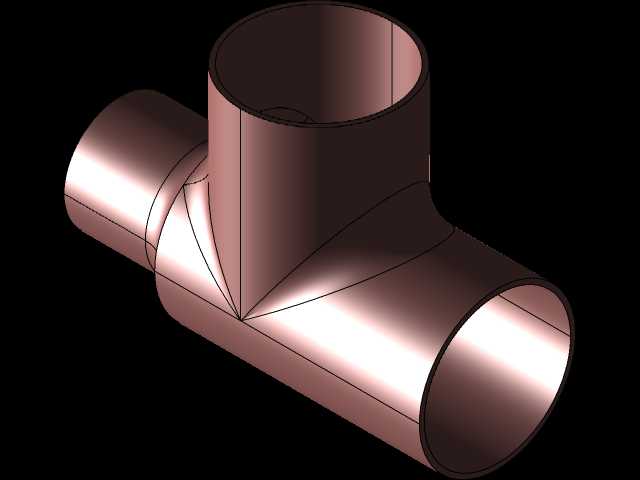

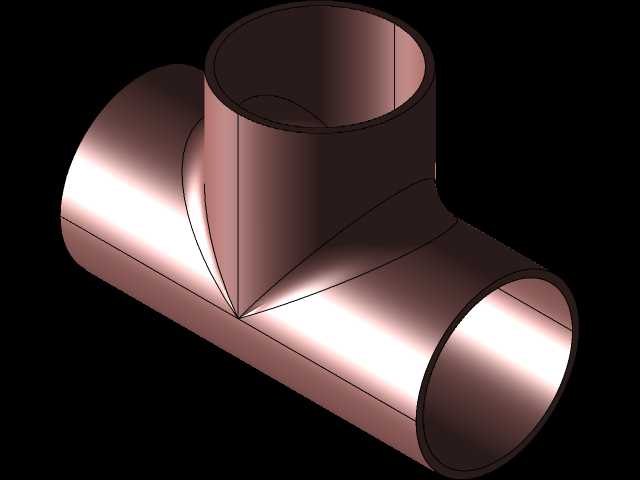

　　这套管路接驳构件主要面向通讯基站天馈系统的末端馈电布线场景，在宏基站拉远站、楼顶分布式抱杆站点、隧道内泄漏电缆敷设段都有大量应用，核心作用是为馈电铜管提供可靠的端部衔接、转向、封堵与变径过渡，避免铜质馈管在布设过程中出现端口敞露进潮、弯折半径不足、不同管径对接错位这类现场常见问题。现场施工时，铜管沿抱杆或走线架竖向排布，到天线端或设备端往往需要调整走向、封堵闲置管口、对接不同规格的馈管段，这套构件就对应这些实际工序：弯头用于90度转向，规避小半径弯折造成的铜管内壁变形、载流截面缩减；三通用于分支点位引出支路馈线，适配多扇区天线的分路需求；端盖用于暂时闲置或终端封闭的管口，压合后阻挡雨水、粉尘与凝露进入管腔；

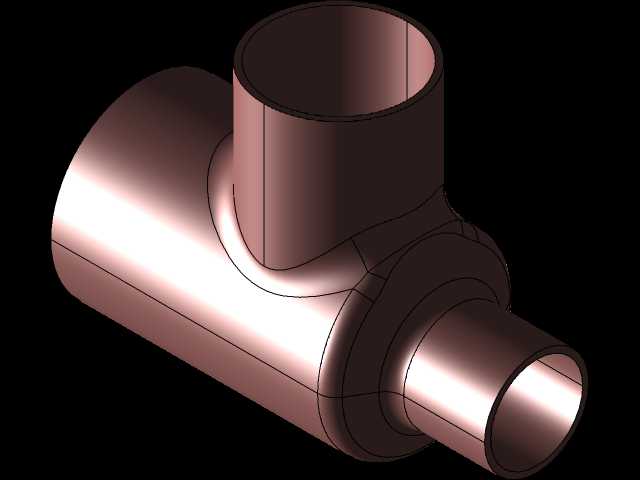

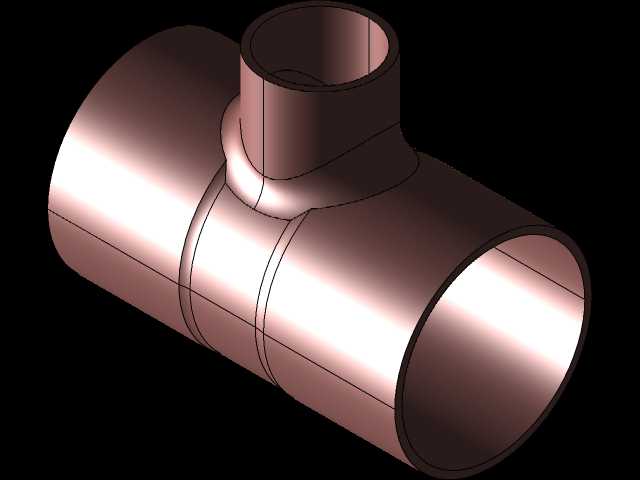

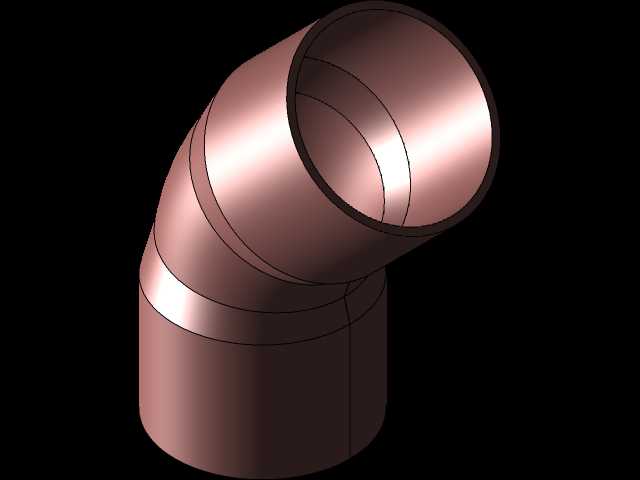

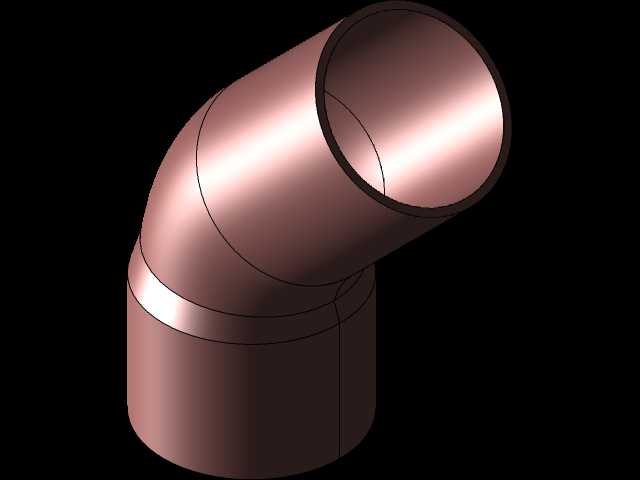

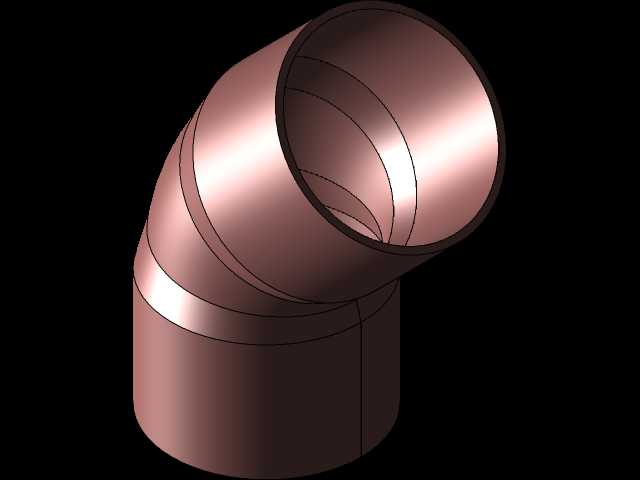

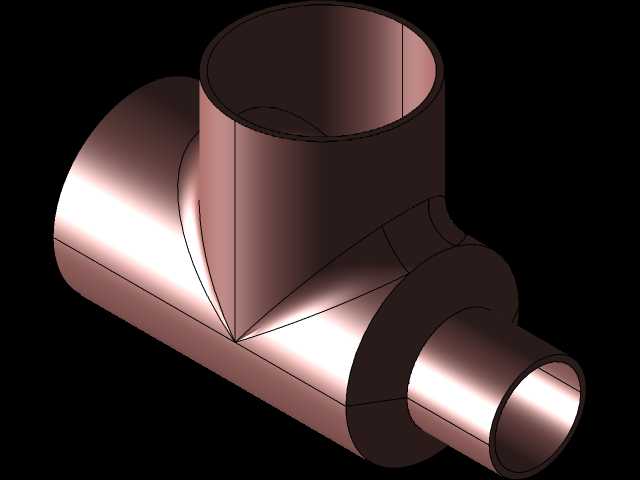

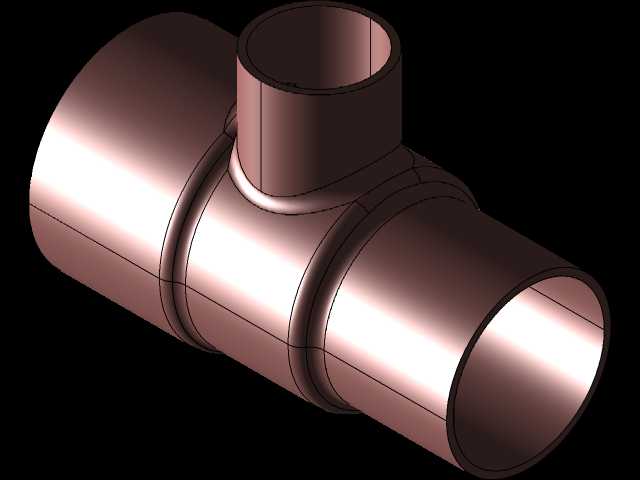

　　直通接头用于同径铜管的延长对接，异径转接头则完成15mm、22mm、28mm三种常用管径之间的平滑过渡，减少变径处的应力集中。建模时优先还原紫铜构件的薄壁特征，管壁厚度参照通讯馈管常用的1.0至1.5mm区间设定，既保证钎焊时铜材有足够的熔合余量，也避免壁厚过大造成材料浪费与整体重量超标。接头的插接段预留了合理的承插深度，对应现场钎焊或压接的装配工艺，承插口内径与对应铜管外径采用小间隙配合，装配时可直接套入定位，不需要额外工装夹持就能保证同轴度。弯头的弯曲半径取管径的1.5倍以上，符合馈管布设的曲率要求，不会因转角过急造成线缆穿设受阻或管体弯折凹瘪。端盖的止口结构做了限位台阶，压装后端面与管口齐平，

　　不会突出管壁影响外层绝缘护套的包覆。三种管径覆盖了通讯站点里从支线小馈管到主干大馈管的常用规格，选型时可根据站点馈线截面直接匹配对应通径，安装边界上所有构件的外轮廓都不超出铜管外径过多，在走线架密集排布的场景下不会出现相邻管路干涉，也能适配常用的管卡固定间距。整套构件的结构都做了等壁厚处理，热变形均匀，钎焊后焊缝平整，长期户外使用时抗锈蚀、导电连续性稳定，能满足天馈系统长期运行的接驳可靠性要求。
