115mm镀锌安全搭扣锁具结构设计

　　日常做设备外围防护、车间工位器具、户外箱体类结构设计时，搭扣是很容易被忽略但直接影响使用可靠性的小部件，不少新手做结构时随便选个搭扣模型套用，最后现场要么出现锁合间隙过大、受振松脱，要么安装孔位和箱体骨架干涉，返工调整的情况不在少数。这款115mm规格的镀锌搭扣，在做结构适配的时候首先要明确它的适用边界，它不属于重型承重搭扣，更适合用在需要频繁开合、对锁合可靠性有一定要求，但不需要承受大载荷的场景，比如车间6S管理里的工具柜侧门、小型设备的检修盖板、户外弱电箱的箱门、工位物料周转箱的扣合位置，还有一些需要加装挂锁实现简易锁止的防护结构上。

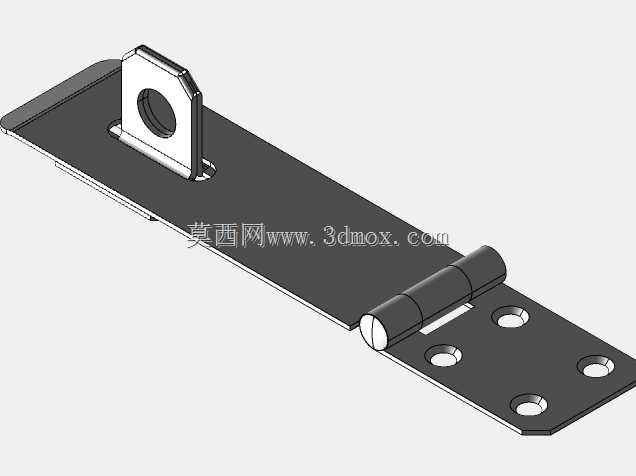

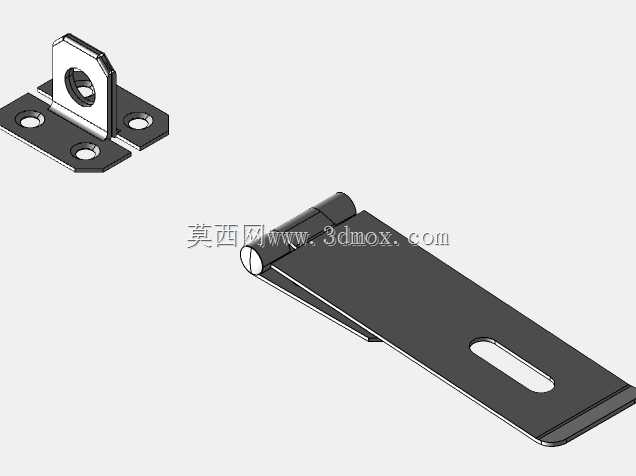

　　从结构设计逻辑来看，这款搭扣做了双安装底板的分体式结构，固定端的底座带铰接孔位，活动端是长条形的扣板，扣板上开的长圆孔不是随意设计的，这个结构是用来补偿安装误差的——现场安装的时候，不管是箱体焊接的骨架有轻微变形，还是门板和门框的贴合间隙存在1-2mm的偏差，长圆孔都能留出调整余量，不需要安装的时候反复修锉孔位，这一点比很多开固定圆孔的廉价搭扣实用性强很多。搭扣的铰接位置做了卷边处理，不是简单的板材弯折，卷边结构内嵌铰接轴，反复开合的时候不会出现铰接位置板材撕裂的问题，毕竟这类五金件的失效很多都出在铰接位置的疲劳断裂上，卷边结构能把铰接位置的受力分散到整个卷边圆弧面，而不是集中在弯折的应力线上。

　　表面镀锌的处理是针对常规室内和一般户外工况的，没有做不锈钢材质的高成本设计，适合在没有强腐蚀的普通工业环境、仓储环境使用，镀锌层的厚度足够应对日常的潮气、少量粉尘接触，不会用几个月就出现锈迹流挂污染箱体表面的情况。做三维建模的时候，这个搭扣的安装边界需要特别注意：固定底座的两个安装孔中心距、扣板末端的安装孔位尺寸，要和设计的门板、门框的型材面匹配，115mm的总长度是指扣板完全展开的长度，锁合状态下的有效扣合距离要根据门板和门框的台阶差调整，一般来说适合3-8mm的台阶间隙，如果台阶差太大，锁合的时候会出现扣板翘边，锁止力不够，受振动就容易弹开；如果台阶差太小，锁合的时候会过于紧绷，长时间使用会把铰接位置拉变形。

　　另外这款搭扣预留了挂锁的安装位，就是固定底座上的那个带孔凸台，当扣板完全扣合的时候，扣板上的对应孔位会和凸台的孔对齐，直接穿入挂锁就能实现锁止，不需要额外加装锁鼻，这也是它适合做安全防护位置锁止的原因——比如设备的安全防护门，需要防止无关人员随意打开的位置，用这个搭扣就可以直接上锁，不需要再额外焊接锁扣配件，减少现场加工的工作量。做结构装配的时候要注意，固定底座要安装在门框的静止骨架上，活动扣板安装在门板侧，安装的时候要保证铰接轴的方向和门板的开合方向垂直，不然扣合的时候会出现别劲的情况，不仅开合手感差，时间长了还会把安装螺丝拉松。

　　从受力角度来说，这款搭扣的锁止力来自扣板的弹性形变，扣合的时候扣板产生轻微的弹性变形，把门板紧紧压在门框的密封胶条上，如果是带密封要求的箱体，比如需要防尘、防溅水的箱体，用这个搭扣的时候要计算好胶条的压缩量，一般胶条压缩30%左右的时候，搭扣的扣合力刚好合适，既不会因为压缩量太大导致搭扣扣不上，也不会因为压缩量太小起不到密封作用。建模的时候要把搭扣的开合运动行程做准确，避免做运动仿真的时候出现干涉，尤其是扣板绕铰接轴转动的全过程，要和门板、门框的结构做碰撞检查，很多人建模的时候只画了锁合状态的搭扣，没考虑开合过程中扣板会不会碰到门板上的其他结构，比如门板上的加强筋、安装的其他配件，最后实际安装的时候才发现扣板转不开，还要临时切割结构，非常影响设计效率。

　　还有一个细节，搭扣的扣板边缘做了圆角处理，没有尖锐的毛刺边，这一点在车间使用场景里很重要，工人操作开合的时候不会被锋利的板材边缘割伤，符合车间安全防护的基本要求。固定底座的安装孔是沉孔设计，安装螺丝用沉头螺丝的话，螺丝头不会突出底座表面，扣合的时候不会和扣板产生摩擦，也不会刮到经过的线缆或者操作人员的衣物。整体结构没有多余的复杂零件，就是冲压板材加铰接轴，加工工艺简单，成本可控，适合批量用在各类柜体、防护结构上，做三维选型的时候只要匹配好安装尺寸、扣合间隙、使用环境的防腐要求，基本不会出现选型错误的问题。
