丹佛斯双向齿轮液压动力单元结构

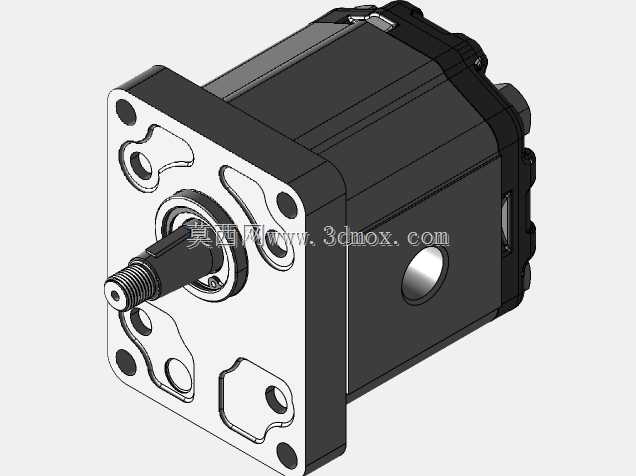

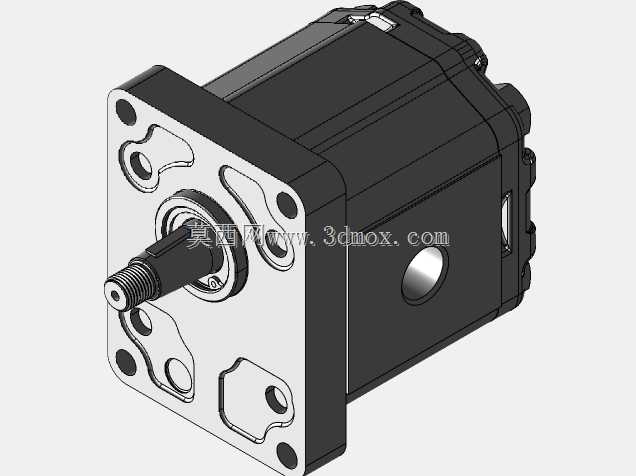

　　在工程机械、农业装备、小型工业液压站的动力回路设计中，这类外啮合齿轮结构的液压动力元件是非常常见的配置，很多行走设备的液压转向、工作装置辅助驱动回路都会选用同规格排量的元件作为动力源。这款排量14.4cc/rev的双向齿轮电机，支持正反转双向供油，在需要换向驱动的液压回路中可以省去单独的换向阀组配置，简化管路布局的同时，也能减少阀组带来的压力损失，对于安装空间紧凑的小型设备来说非常友好。

　　从结构设计来看，元件采用DIN标准安装法兰，这个安装尺寸是行业内通用的互换规格，做设备选型替换的时候不需要重新加工安装支座，只要匹配法兰止口、安装孔位的尺寸公差，就能直接完成同排量元件的替换，降低设备维护的改造成本。轴端采用锥形轴带排水孔的设计，锥形轴的配合方式相比平键直轴，能传递更大的扭矩，在频繁正反转的工况下不容易出现键槽磨损、轴头松动的问题；轴端预留的排水通道，可以把渗入轴封位置的积液及时排出，避免长期积液侵蚀轴封导致泄漏，延长元件在潮湿、户外工况下的使用寿命。油口采用螺纹连接形式，相比法兰式油口，螺纹连接的管路布置更灵活，在小流量的液压回路中，螺纹连接的密封可靠性完全能满足工作压力要求，安装时不需要加工法兰对接面，现场配管的效率更高。

　　建模过程中需要重点关注几个安装边界尺寸：首先是法兰安装面的止口直径、安装孔的中心距与孔位分布，这部分尺寸直接决定了元件能不能顺利装配到设备的安装支座上，建模时要严格对应DIN标准的公差要求，止口配合选过渡配合，保证安装后轴的同轴度，避免运行时出现偏磨、异响。其次是轴伸端的长度、锥度以及螺纹规格，这部分尺寸要和联轴器或者驱动连接部件的尺寸匹配，锥面配合的接触面积要达到80%以上，才能保证扭矩传递的可靠性，避免运行中出现打滑。另外油口的螺纹规格、油口中心到安装面的距离也要准确还原，不然现场配管的时候会出现管路干涉、接头无法拧紧的问题。

　　从实际应用场景来说，这类齿轮电机既可以作为液压泵使用，由原动机驱动输出压力油，也可以作为液压马达使用，接入压力油输出旋转扭矩，在小型绞车、回转机构、液压工具的驱动回路中应用广泛。双向运转的特性让它在闭式液压回路中也能适配，不需要额外配置补油单向阀组就能完成双向供油，简化整个液压系统的元件配置。外壳采用高强度铸铁材质，内部齿轮副采用高精度磨齿加工，运行时的噪音更低，容积效率更高，在额定转速范围内工作时，内部泄漏量控制在很低的水平，能保证稳定的输出流量与扭矩。

　　做三维建模的时候，还要注意内部流道的走向与外部加强筋的结构还原，外壳上的加强筋不是随意布置的，是根据壳体受力的有限元分析结果设计的，既能减轻壳体重量，又能保证高压工况下壳体的强度，避免出现壳体变形、渗漏的问题。轴封位置的结构要留出足够的密封安装空间，密封沟槽的尺寸要符合对应密封圈的标准规格，不然装配后会出现密封过早磨损、泄漏的问题。端盖与壳体的连接螺栓分布要均匀，保证端盖压紧力一致，避免出现局部压紧力不足导致的端面泄漏。
