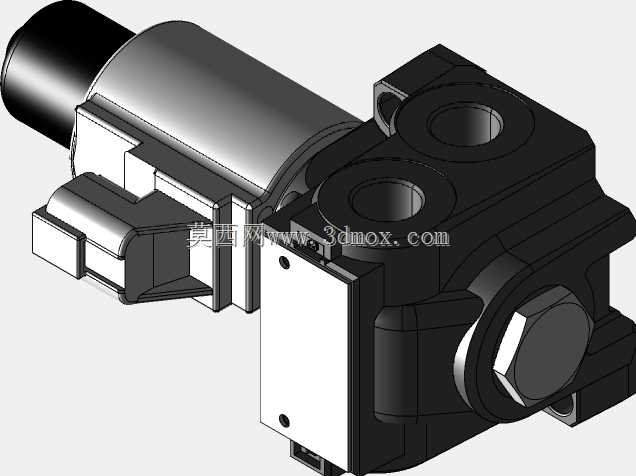

博世力士乐LF1型4/2液压方向控制阀结构

　　这款方向控制阀主要应用在工业液压系统的回路换向场景中，常见于工程机械行走液压回路、机床液压夹紧系统、冶金设备液压站、橡塑机械开合模油路这类需要切换压力油流向的工况里，作为液压系统的核心控制元件，它的核心作用是通过阀芯的位移切换，改变压力油的通断与流向，从而控制执行元件比如液压缸、液压马达的启停、运动方向切换，满足设备不同工序的动作需求。从实际使用场景来看，这类4/2阀也就是二位四通阀，拥有四个主油口、两个工作位，能够实现双作用执行元件的正反向动作控制，相比三通阀可以覆盖更多的双向负载工况，在中低压到中高压的常规液压系统中适配性很强。从结构设计思路来看，这款阀采用了电磁驱动的滑阀结构，

　　左侧的电磁驱动部分通过通电产生的电磁力推动阀芯轴向移动，实现工作位的切换，断电后依靠内置的复位弹簧将阀芯推回初始位，这种设计的响应速度较快，能够满足常规工业设备的动作节拍要求，同时驱动部分和阀体部分采用模块化的拼接结构，不同通径、不同压力等级的驱动模块可以和主阀体适配，降低了备件更换的成本，也方便现场维护时快速拆解更换故障部件。主阀体部分采用了锻造合金钢的本体设计，内部的阀芯孔经过高精度铰削和研磨加工，和阀芯的配合间隙控制在微米级，既可以保证阀芯滑动顺畅无卡滞，又能将内泄漏控制在允许的范围内，避免系统出现掉压、动作窜动的问题。阀体上的两个顶部主油口为进油和回油接口，侧面的油口为接执行元件两腔的工作油口，

　　油口的连接形式采用了常见的内螺纹连接，适配常规的液压管路接头，不需要额外的过渡连接板就可以完成管路装配，适合紧凑型液压站的布管需求。阀体侧面的六角螺堵是阀芯行程调整与检修口，拆开后可以检查阀芯的磨损情况，也可以根据实际工况需求调整阀芯的行程限位，改变阀口的开度从而调整通过阀口的流量，适配不同执行元件的运动速度要求。从安装边界来看，这款阀的安装面采用了标准的板式安装接口，安装孔的位置、油口的排布符合液压阀的安装通径标准，不需要单独设计定制安装板，可以直接固定在标准的液压阀块或者油路板上，安装时的紧固螺栓扭矩需要符合对应通径阀的要求，避免螺栓预紧力过大导致阀体变形卡滞阀芯。外形上驱动部分的外径、

　　阀体的长宽高尺寸都在同通径阀的常规尺寸范围内，在布置液压站阀组的时候，相邻阀之间预留出接线空间和扳手操作空间即可，不需要额外预留过大的安装间隙。在实际选型使用的时候，需要注意这款阀的额定流量、额定压力要匹配系统的参数，避免过流量过大导致阀口压降过高、系统发热严重，同时电磁驱动部分的供电电压要和设备的控制电压匹配，避免线圈烧毁。阀内部的密封件采用了耐液压油的丁腈橡胶材质，常规矿物液压油环境下使用寿命较长，如果使用水乙二醇、磷酸酯等特殊液压介质，需要更换对应材质的密封件才能保证密封可靠性。这款阀的阀芯在设计时做了节流槽结构，在换向过程中阀口是逐渐开启和关闭的，可以一定程度上降低换向冲击，减少执行元件动作时的液压撞击，延长管路和执行元件的使用寿命，相比无节流槽的直角换向阀，更适合用在有一定平稳性要求的工况中，比如机床的进给回路、工程机械的动臂控制回路，避免动作突跳导致加工精度下降或者设备晃动。
