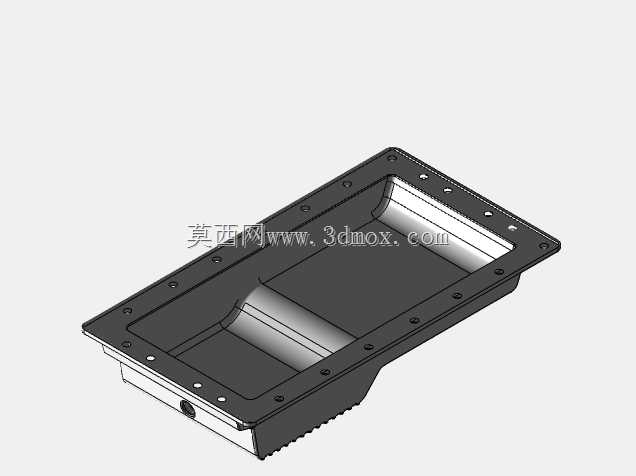

VQ35DE发动机油底壳结构三维设计

　　在车用V型六缸动力单元的下部布局中，油底壳承担着封闭曲轴箱、储存润滑油、为机油泵提供稳定供油液面的核心作用，本次呈现的VQ35DE机型油底壳结构，完全贴合该机型V型60度夹角缸体的下部安装轮廓，从实际装车场景来看，该部件位于发动机总成最下方，既要承受车辆行驶过程中来自路面的飞溅冲击、颠簸工况下的机油晃荡冲击，还要保证与缸体下平面、正时罩盖、后油封座的配合面密封可靠性，避免机油渗漏故障。从结构设计逻辑来看，该油底壳采用上下分体式结构，上部为铸铝材质的上壳体，直接与缸体下平面通过螺栓连接，集成了机油挡板安装位、机油集滤器固定座、曲轴箱通风回油通道，下部为冲压钢制的储油壳体，通过一圈密封胶条与上壳体连接，

　　这种分材质设计既保证了上部连接区域的结构刚度，匹配缸体的铝合金热膨胀系数，减少热态下的连接面形变，又能通过下部钢质壳体提升抗冲击能力，降低行驶中碎石磕碰导致壳体破裂的风险。在安装边界的设计上，上壳体与缸体连接的螺栓孔完全匹配VQ35DE缸体下平面的孔位布局，螺栓间距按照密封压力均匀分布，靠近曲轴主轴瓦座的位置螺栓密度更高，避免缸体主轴承座受力形变时拉扯连接面导致密封失效；油底壳的整体高度经过精确核算，在保证储油量满足该机型3.5L排量润滑需求的前提下，尽可能降低整机下部的突出高度，匹配整车前副车架的离地间隙设计，避免车辆通过起伏路面时剐蹭油底壳。壳体内部的结构设计充分考虑了车辆动态工况下的机油液面稳定性，

　　上壳体集成的挡油板将储油腔分隔为多个连通的腔室，在车辆急加速、急减速、高速过弯时，能够抑制机油大幅晃荡，避免机油集滤器吸入空气导致机油泵供油压力不足，造成轴瓦、凸轮轴等摩擦副润滑失效；同时挡油板上开设的回油孔位置经过优化，能够让缸盖部位回流的机油平稳汇入储油腔，减少机油飞溅产生的泡沫，降低机油含气量，保证润滑系统的工作稳定性。在放油结构的设计上，放油螺栓孔位于储油壳体的最低位置，带有一定的倾斜角度，既方便保养时拆卸放油螺栓，也能保证换油时机油能够完全排空，减少旧油残留；放油螺栓配备磁性吸附结构，能够吸附机油中携带的铁屑杂质，减少杂质进入机油泵造成摩擦副磨损的风险。油底壳的外部还设计了多个加强筋结构，沿着壳体的受力方向分布，

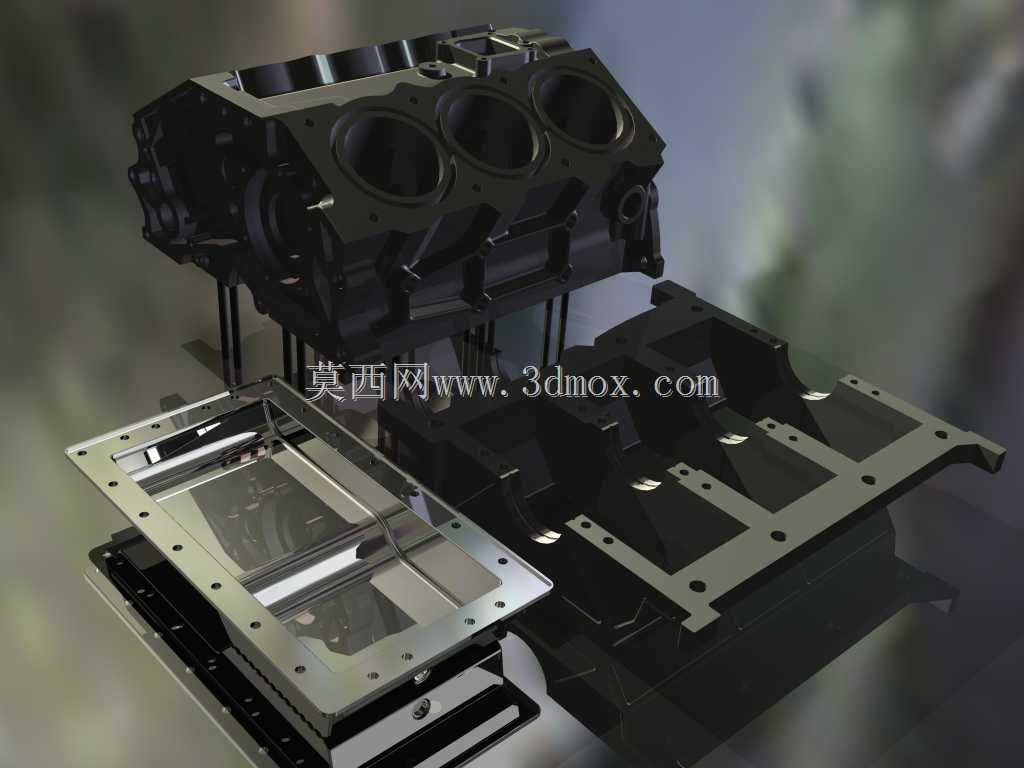

　　既提升了壳体的整体刚度，抑制发动机运行过程中壳体产生的共振噪声，也为发动机下护板、机油液位传感器的安装提供了固定位。从实际工程应用的角度，这类油底壳的三维建模需要严格匹配缸体、变速器壳体的相邻轮廓，避免装配时出现干涉，同时要核算不同温度下的部件形变差，预留合理的密封压缩量，保证在-40℃到120℃的工作温度区间内，密封面不会因为材料热胀冷缩出现间隙；建模过程中还需要考虑制造工艺的可行性，上部铸铝壳体的拔模角度、壁厚均匀性，下部冲压壳体的拉伸深度、折弯圆角，都要符合对应的加工工艺要求，避免出现铸造缩孔、冲压开裂的工艺缺陷。对于动力总成开发、维修替换件设计的从业者来说，该模型完整还原了油底壳与周边部件的配合关系，能够直接用于装配干涉校验、密封结构仿真、润滑系统流场分析的前期工作，也可以作为同类型V型发动机油底壳设计的参考基准，帮助设计人员快速把握这类部件的设计要点，减少前期方案迭代的时间成本。
