VQ35DE发动机连杆轴瓦结构设计

　　在V型六缸自然吸气发动机的曲柄连杆机构设计中，连杆轴瓦是承接连杆大端与曲轴曲柄销的核心滑动承载部件，其结构合理性直接决定了发动机高转速工况下的运转稳定性、摩擦损耗水平与整机服役寿命。这套适配VQ35DE机型的连杆轴瓦，采用了分组式成排布局的结构设计，每一组轴瓦对应单缸连杆的大端轴承副，整体沿曲轴轴向依次排布，匹配V型缸体两列气缸的错拐曲轴相位设计，保证各缸做功行程中连杆载荷的均匀传递。

　　从实际应用场景来看，这类轴瓦主要服役于高负荷、高转速的内燃机运转环境，发动机做功冲程中，燃气爆发压力通过活塞、活塞销传递至连杆杆身，最终全部载荷由连杆大端的轴瓦副承接，将连杆的摆动运动转化为曲轴的旋转运动，同时在轴瓦与曲柄销之间形成稳定的压力润滑油膜，避免金属部件直接接触产生干摩擦。设计过程中首先需要匹配VQ35DE机型的曲柄销直径公差带，轴瓦的自由状态下并非正圆结构，装入连杆大端座孔后依靠过盈配合实现周向定位，保证轴瓦背面与连杆座孔的紧密贴合，实现良好的散热与载荷传递，避免轴瓦在工作过程中出现转动、轴向窜动等失效问题。

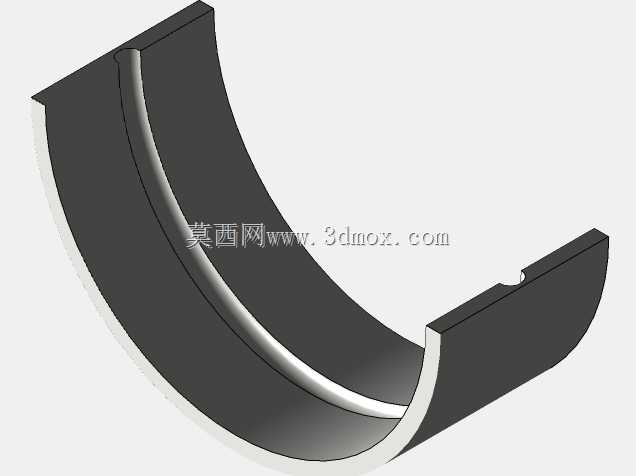

　　轴瓦的外形尺寸设计严格遵循安装边界约束，壁厚尺寸控制在高精度公差范围内，保证装配后轴承间隙处于设计要求区间，间隙过大会导致运转过程中油膜压力不足，产生敲击异响与机油泄压，间隙过小则会导致润滑油流量不足，高负荷下出现烧瓦抱轴的严重故障。轴瓦的对口位置设计有定位唇结构，与连杆大端、连杆盖的定位槽精准配合，装配过程中可快速实现周向定位，避免错装导致的油孔对位偏差，保证曲轴油道输送的压力润滑油能够顺利进入轴承摩擦副，持续带走摩擦产生的热量与金属磨屑。

　　从功能特性来看，这套轴瓦的工作表面采用了适配高负荷工况的摩擦学设计，表面粗糙度控制在极低水平，同时预留了合理的油膜承载区域，在发动机冷启动阶段，机油泵尚未建立足够油压时，轴瓦表面的微结构可储存少量润滑油，避免短时间的干摩擦磨损。轴瓦的钢背结构保证了足够的结构刚度，在最高六千转以上的转速工况下，能够承受连杆往复运动产生的交变冲击载荷，不会出现疲劳变形、合金层脱落等问题。成组排布的设计也匹配了VQ35DE机型六缸连杆的装配序列，每一组轴瓦的尺寸公差经过分组选配，可对应不同分组尺寸的曲轴曲柄销，实现装配间隙的精准控制，降低整机装配过程中的选配成本，提升生产线装配效率。

　　设计过程中还需要考虑轴瓦的油孔与油槽布局，对应连杆大端的润滑油道位置，轴瓦上开设的通油孔与曲轴油道精准对齐，保证压力机油能够顺利输送到连杆小端的活塞销轴承位置，实现整个曲柄连杆机构的压力润滑。轴瓦的两端边缘设计有合理的倒角结构，避免装配过程中刮伤曲柄销表面，同时在轴瓦工作过程中，倒角区域可形成机油的回流通道，带动摩擦副内的机油持续循环，保证散热效果。在发动机的全工况运行范围内，轴瓦需要承受从怠速到最高转速的交变载荷变化，不同转速下的油膜厚度变化都在设计校核范围内，保证在常用的两千转到四千转的民用驾驶工况下，摩擦损失处于最低水平，同时在高转速满负荷工况下，依然能够保持足够的油膜承载能力，不会出现边界润滑导致的异常磨损。

　　针对V型发动机的布局特点，两列气缸的连杆轴瓦在安装时对应曲轴的不同曲柄相位，轴瓦的载荷作用方向随气缸夹角呈对应角度分布，设计时针对不同方向的载荷分布优化了油膜压力承载区的位置，避免局部压力过高导致的合金层疲劳。轴瓦的轴向宽度尺寸严格匹配连杆大端的宽度与曲轴曲柄的轴向间隙，既保证足够的承载面积，又不会与曲轴曲柄侧面产生额外的摩擦，控制曲轴旋转过程中的轴向阻力。整套轴瓦的结构设计完全适配VQ35DE发动机的曲柄连杆机构参数，可直接用于该机型的整机装配、维修替换场景，其建模过程完整还原了轴瓦的定位结构、油孔位置、壁厚公差、表面特征，能够为发动机曲柄连杆机构的装配仿真、摩擦学分析、维修工艺编制提供精准的三维数模支撑。
