3D打印机用16齿同步带传动轮结构

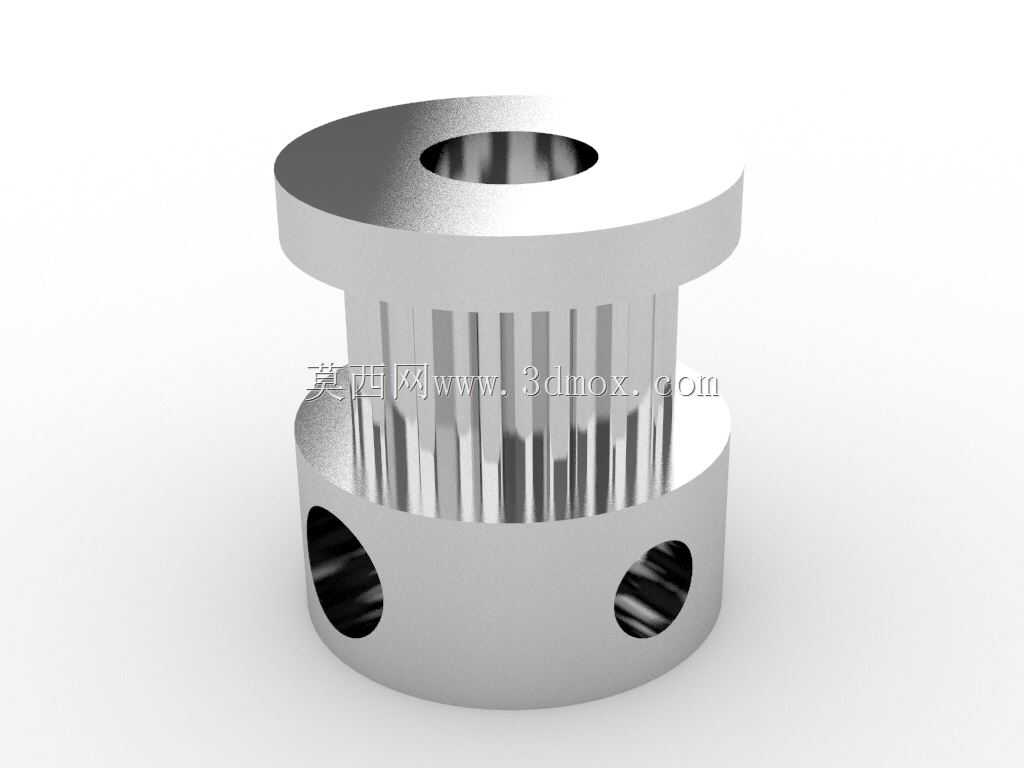

　　在桌面级FDM3D打印机的运动传动架构里，X轴与Y轴的运动精度直接决定了打印成品的层纹表现与尺寸公差，这款16齿的同步带轮正是适配GT2规格同步带的核心传动零件，主要承担步进电机输出轴与运动轴之间的动力传递作用，将电机的旋转运动转化为打印头或者热床平台的直线往复运动。从实际装机的适配场景来看，这款带轮的安装边界完全适配42型步进电机的5mm直径输出轴，轮体下部开设的两个径向顶丝孔，可通过M3内六角紧定螺钉直接锁紧在电机轴的铣扁位上，避免高速往复运动时出现轮轴打滑丢步的问题，这也是桌面级3D打印机传动结构里最成熟可靠的锁紧方案，不需要额外加工键槽，降低了轴类零件的加工成本，也方便后期维护时的拆装调整。从设计思路上看，

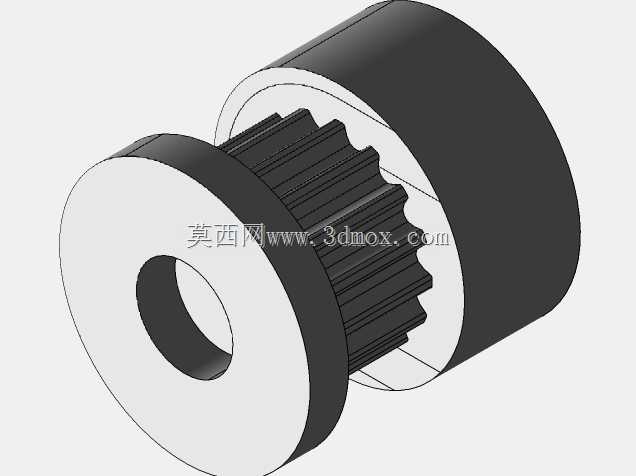

　　这款带轮采用了两端带挡边的结构形式，挡边的直径比带齿部分的外径大1.2mm，能够有效约束同步带在高速往复运动时的轴向窜动，避免同步带在运行过程中从带轮齿槽中脱出，这一点对于打印速度超过150mm/s的高速机型尤为重要，很多入门级机型出现的打印错位问题，往往就是因为带轮缺少挡边或者挡边高度不足，导致皮带在加减速过程中滑出齿位。带轮的齿形采用了标准的圆弧齿廓设计，和GT2同步带的齿槽完全贴合，相比梯形齿的传动结构，圆弧齿在啮合时的间隙更小，传动回程误差可以控制在0.1mm以内，能够满足3D打印0.05mm层厚的高精度运动需求，同时齿面的啮合接触面积更大，长时间运行不会出现齿部过度磨损的问题，有效延长传动部件的维护周期。

　　轮体中间的带齿部分长度设计为6mm，刚好匹配市面上最常用的6mm宽度GT2同步带，既不会因为齿宽过窄导致皮带受力不均出现偏磨，也不会因为齿宽过大增加不必要的转动惯量，影响电机的加减速响应速度。轮体整体采用铝合金材质加工的方案在实际量产中最为常见，相比塑料材质的带轮，铝合金的线膨胀系数更低，在打印机热床长时间加热导致机箱内部温度升高的环境下，不会因为热胀冷缩出现齿形变形导致的传动间隙变化，同时金属材质的动平衡表现更好，在电机高速转动时不会出现额外的振动，减少打印过程中的共振纹。从安装适配的角度来说，这款带轮的总高度控制在15mm以内，安装在电机轴上之后，不会和电机端盖、电机安装座产生结构干涉，不管是采用近端挤出还是远端挤出的机型，

　　都可以直接适配，不需要额外调整电机的安装位置。在实际装配调试时，只需要将带轮压入电机轴到合适的轴向位置，保证带轮的齿面和从动轮的齿面处于同一平面，再锁紧两个径向成90度分布的顶丝即可，两个顶丝的错位设计可以保证锁紧力均匀分布在电机轴上，避免单顶丝锁紧时出现的轮体偏摆问题。很多DIY玩家在组装3D打印机时容易忽略带轮的安装精度，实际上带轮的径向跳动如果超过0.05mm，就会导致同步带的张紧力出现周期性变化，反映在打印件上就是规律性的水平波纹，这款带轮在设计时将内孔和齿部的同轴度公差控制在0.02mm以内，只要安装时保证电机轴没有变形，就可以将径向跳动控制在合理范围内，不需要额外做动平衡校正。另外，带轮下部的圆柱段直径设计为10mm，刚好可以穿过常见的2020铝型材电机安装座上的8mm或者10mm过孔，不需要额外扩孔，适配绝大多数开源3D打印机的安装结构，比如Prusa i3系列、Ender系列等主流桌面机型，都可以直接替换使用。在传动比匹配上，16齿的主动轮搭配20齿的从动轮时，可以实现1.25:1的减速比，搭配1.8度步距角的42步进电机和16细分的驱动板，运动分辨率可以达到0.01mm，完全满足消费级3D打印机的精度要求，不需要额外增加减速箱结构，简化了整机的传动链路，减少了传动环节的误差累积。
