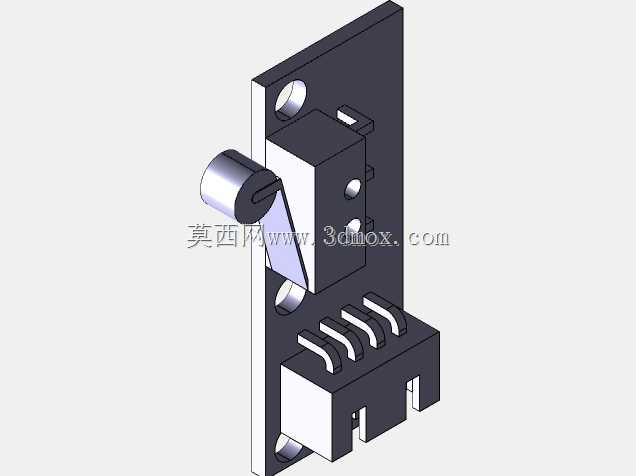

3D打印机用机械式限位行程触发组件

　　在桌面级FDM3D打印机的运动控制体系里，这类机械式限位组件是整机原点定位、行程边界防护的核心基础零件，和光电式限位相比，机械式结构的抗粉尘干扰能力更强，在PLA、ABS等耗材打印产生的细微碎屑弥漫的成型舱环境里，不会因为光路被遮挡出现误触发，长期运行的可靠性更适配桌面级设备的日常使用场景，不管是DIY组装的开源机型，还是量产的入门级商用设备，这类结构的限位件都是X/Y/Z三个运动轴的标准配置。从实际功能来看，这个组件的核心作用是在运动轴移动到预设的机械端点位置时，通过触发摆臂的按压动作输出通断信号，给运动控制系统传递位置到达的指令，一方面用来完成开机后的轴原点复位校准，确定各轴的运动坐标零点，另一方面在运动程序出现异常、

　　轴移动超出软件设定行程时，作为硬限位触发急停，避免运动部件撞击机架造成传动结构损坏，比如同步带跳齿、导轨滑块变形、打印头撞坏热端喷嘴这类常见故障，都能靠可靠的限位触发提前规避。做这个结构的三维设计时，首先要匹配标准微动开关的安装尺寸，底座的安装孔位完全对应市面上通用的卧式微动开关的固定孔距，不需要额外做转接件就能直接卡装固定，摆臂的触发端做了圆弧过渡处理，和运动轴上的触发挡片接触时不会出现卡滞，按压行程预留了0.8mm的超程余量，既保证开关触点能可靠闭合，又不会因为按压过量损坏微动开关的内部弹片。安装板部分做了两个沉头安装孔，孔距适配2020铝型材的标准槽宽，直接用M3沉头螺丝就能固定在型材框架上，不需要额外设计安装支架，

　　整体组件的安装厚度控制在12mm以内，不会占用成型舱内部的有效打印空间，接线端的引脚做了90度弯折设计，接线后导线可以顺着型材槽走线，不会和运动的皮带、拖链产生干涉。结构细节上，摆臂的转轴位置做了限位凸台，摆臂的摆动角度被限制在15度以内，避免外力过大导致摆臂过转损坏内部开关，触发端的金属滚轮做了抛光处理，和挡片反复摩擦也不会产生多余的碎屑，长期使用的磨损量极小，底座的塑料部分做了加强筋结构，在安装螺丝锁紧时不会出现底座开裂的问题，同时整个组件的重量控制在8g以内，安装在运动轴上也不会增加运动部件的额外负载，不会影响轴的运动响应速度。在实际选型替换时，这个结构的安装尺寸完全兼容市面上主流的开源3D打印机限位安装位，

　　不管是Prusa i3结构的机型，还是CoreXY结构的机型，都可以直接替换安装，不需要修改机架的安装孔位，触发位置的调整也很方便，只需要松开安装螺丝微调组件的前后位置，就能匹配不同机型的轴行程需求，触发压力控制在1.2N左右，不会因为运动轴的撞击力过大导致开关损坏，也不会因为触发压力太小出现振动误触发的问题，完全适配3D打印机运动轴的移动速度特性。
