LM8LUU直线运动轴承精密结构设计

　　不需要定制特殊的配套轴件就能直接组装使用。从功能特性上看，LM8LUU属于直线运动球轴承的范畴，和普通的滑动铜套相比，它内部带循环钢球结构，运动时的摩擦阻力仅为滑动配合的几十分之一，低速运动下不会出现爬行现象，启动阻力极小，哪怕是用小扭矩的42步进电机直接驱动，也能带动滑台实现精准的微位移进给，不会因为阻力过大导致电机丢步。很多新手设计的时候容易忽略它的密封与预压设计，这个型号的轴承两端自带橡胶密封圈，能阻挡外部的粉尘、加工碎屑进入轴承内部的钢球循环轨道，在有少量切削粉尘的雕刻机、有塑料碎屑产生的3D打印机场景下，密封圈的存在能大幅延长轴承的维护周期，避免碎屑卡入钢球轨道导致的运动卡顿、异响甚至抱死。再说到设计思路，做直线运动模组选型的时候，LM8LUU这类8mm内径的直线轴承是绕不开的基础部件，很多刚入行的结构工程师容易把它当成简单的套类零件，实际在设备装配里，这个零件的精度、配合公差直接决定了整套直线运动机构的运行顺畅度与使用寿命。先从实际应用场景说起，这类轴承最常见的搭载场景是桌面级3D打印机的光轴传动结构，X、Y、Z三个运动轴的滑台都需要靠它和光轴配合实现低阻力往复滑动，除此之外，小型自动化点胶设备的位移滑台、桌面型雕刻机的进给机构、简易分拣设备的直线推料模组，甚至部分小型检测设备的探针滑动座，都会用到这个规格的直线轴承，核心原因是它的安装尺寸紧凑，适配8mm直径的标准光轴，采购成本低，互换性强，

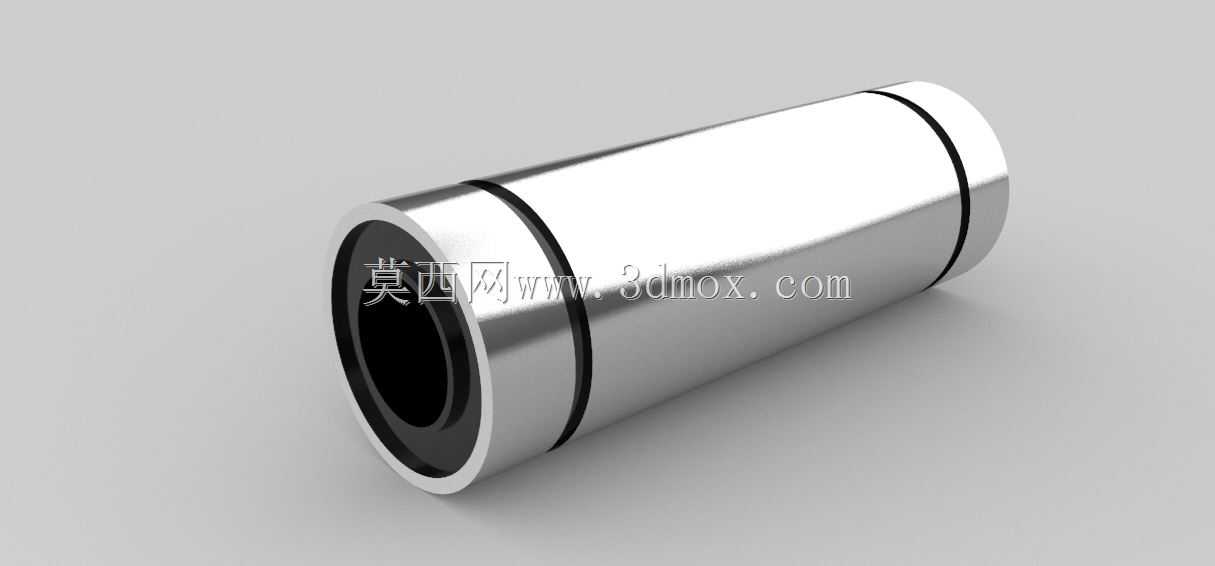

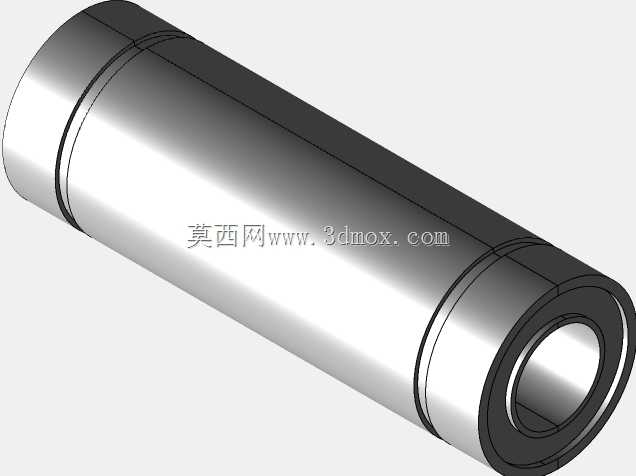

　　这个轴承的外形采用等直径圆柱结构，外壳为轴承钢精磨加工，整体同轴度控制在微米级，安装的时候直接压入对应内径的安装座孔即可，不需要额外设计定位台阶或者锁紧结构，安装孔的公差一般选H7级就能满足过盈配合的要求，压装的时候要注意受力面必须对准轴承外圈，不能直接敲击内圈或者密封圈，否则很容易导致内部钢球保持架变形，直接影响运动精度。外形尺寸与安装边界这块，做结构设计的时候必须提前留足安装空间，它的公称内径是8mm，适配的光轴公差一般选g6级，间隙配合的量控制在几微米到十几微米之间，既能保证滑动顺畅，又不会因为间隙过大出现滑台晃动；轴承的外径是15mm，对应的安装座孔加工到15mmH7公差即可，轴承的总长度是24mm，设计安装座的时候，

　　孔的深度要略大于轴承长度，预留0.1-0.2mm的压装余量，避免轴承压装不到位导致的滑台运行干涉。另外要注意，这类直线轴承只能承受径向载荷，不能承受轴向力，设计滑台结构的时候，要避免外力直接沿光轴轴向冲击轴承内圈，否则很容易导致保持架损坏、钢球脱落。很多工程师做设计的时候会在同一根光轴上搭配两个LM8LUU轴承，两个轴承的安装间距要根据滑台的负载大小调整，间距越大，滑台的抗扭转能力越强，运动时的偏摆量越小，比如3D打印机的X轴滑台，两个轴承的间距一般控制在40-60mm之间，既能保证滑台运行稳定，又不会占用过多的安装空间。还有个容易被忽略的细节，这类轴承在使用的时候需要搭配润滑脂，出厂时自带的防锈脂不能满足长期运行的润滑要求，

　　装配的时候要在钢球轨道内填充适量的锂基润滑脂，运行过程中每隔半年补充一次润滑脂，能大幅降低运行噪音，延长轴承的使用寿命。如果是在高速往复运动的场景下使用，还要考虑轴承的温升问题，当运动频率超过每秒2次往复的时候，要选择带树脂保持架的型号，避免金属保持架在高速运行下产生过大的摩擦热，导致轴承外圈与安装座之间出现配合松动。从建模的角度来说，绘制这个零件的三维模型时，要重点还原内部的钢球循环槽、两端的密封槽、外圈的精磨外圆特征，不需要把每一颗钢球都做细节建模，但是要把安装配合的关键尺寸做准，尤其是内径、外径、总长度这三个核心安装尺寸，还有两端密封圈的凸台尺寸，避免装配的时候出现干涉。很多新手建模的时候容易把轴承的内孔做成直通孔，忽略了内圈和钢球配合的滚道结构，虽然做装配干涉检查的时候不会出问题，但是在做运动仿真的时候，就没法正确模拟钢球循环滚动的运动状态，也没法准确核算轴承的承载能力。实际选型的时候还要注意，同是LM8LUU型号，不同厂家的产品在钢球数量、保持架材质、密封结构上会有细微差异，做高精度设备的时候，要优先选钢球数量多、保持架为尼龙材质的产品，这类产品的运行阻力更均匀，径向跳动量更小，能满足高精度进给的要求。如果是在有腐蚀的环境下使用，还要选镀镍外壳的型号，避免长期接触水汽导致轴承生锈，影响运动顺畅度。
