CHC与FHC系列螺钉螺母配套参数化设计

　　在各类机电产品装配、精密仪器装调、通讯设备结构搭建场景中，小规格紧固件的选型匹配一直是结构设计环节容易被忽略却直接影响整机可靠性的细节，尤其是6s规格的内六角圆柱头类螺钉，搭配对应规格螺母使用时，若没有统一的尺寸参照与参数化调用模板，设计阶段反复核对标准、建模阶段重复绘制特征的无效工作量会大幅增加，这套螺钉螺母的参数化设计成果，正是针对这类场景下的设计痛点完成的。从实际使用场景来看，这类小规格紧固件多用于内部空间紧凑、对连接头外露高度有严格限制的部位，比如便携通讯终端的内部PCB板与壳体连接、小型精密传感器的外壳封装、消费电子类产品的结构件紧固，CHC与FHC系列的头型设计本身就适配沉孔安装需求，安装后螺钉头端面可与安装面齐平，

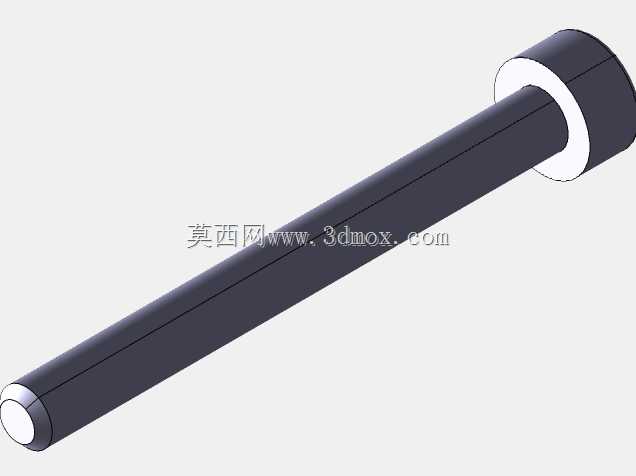

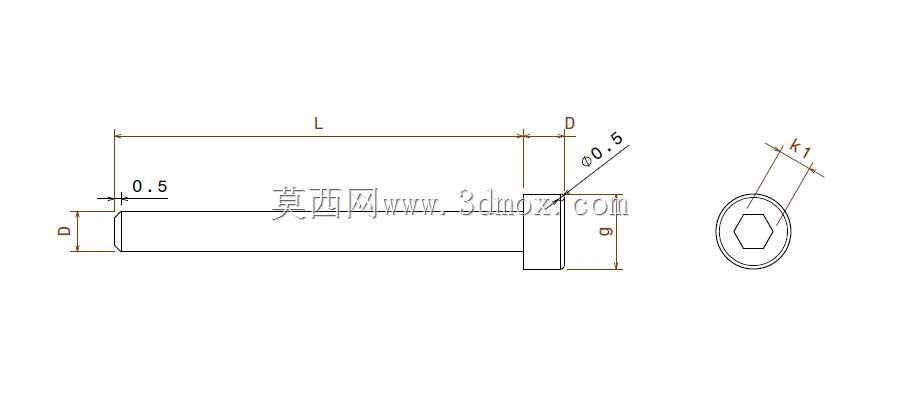

　　不会突出结构表面影响后续组件装配，也能避免突出的螺头剐蹭内部走线或者相邻元器件。从设计思路上看，整套模型采用参数化关联构建逻辑，所有尺寸参数与设计表直接绑定，调用时只需选定对应规格，模型即可自动更新所有特征尺寸，无需逐个修改草图与拉伸参数，这对于需要批量调用不同规格紧固件的装配场景来说，能大幅压缩建模环节的重复劳动时间，也能避免手动修改尺寸时出现的参数错配、特征失效问题。从外形尺寸与安装边界来看，螺钉杆部长度L可根据实际连接厚度调整，头部直径D、头部高度g、内六角对边尺寸k1均严格对应通用紧固件的尺寸公差要求，杆部末端0.5mm的倒角设计既方便安装时顺利穿入安装孔，也能避免杆端毛刺刮伤安装孔内壁，头部与杆部衔接处的0.

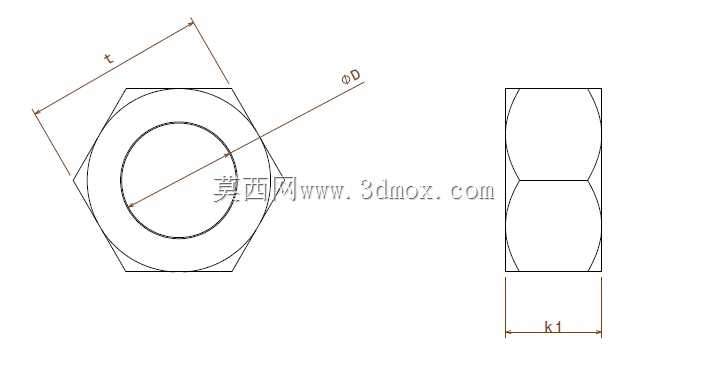

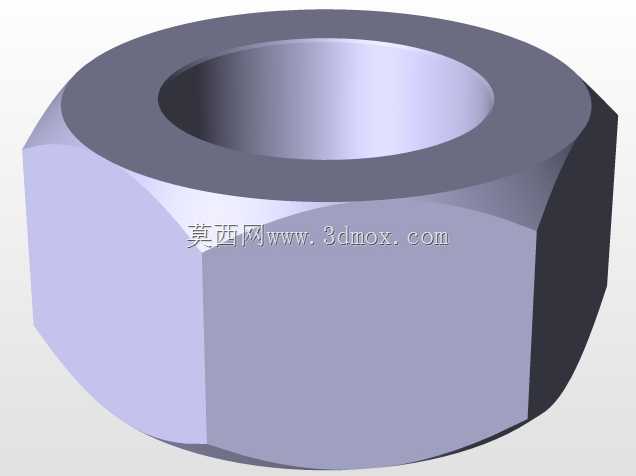

　　5mm退刀结构，能保证螺钉头端面与安装面完全贴合，不会因为衔接处的加工圆角导致安装后出现倾斜、锁附不紧的问题。配套的螺母尺寸与螺钉规格完全匹配，内螺纹参数与螺钉外螺纹的公差带适配，保证旋合过程顺畅无卡滞，锁紧后螺纹副的啮合长度满足常规振动工况下的防松要求，无需额外增加防松垫片即可满足多数非强冲击场景的连接需求。在实际选型应用时，设计人员可根据被连接件的总厚度、安装孔的沉孔深度、允许的螺头外露空间，直接从参数表中选取对应长度的螺钉规格，搭配同规格螺母即可完成连接方案设计，无需再反复核对不同标准下的尺寸差异，也能避免出现螺钉过长顶坏对面元器件、或者螺钉过短啮合牙数不足导致连接失效的问题。对于三维建模从业者来说，

　　这套参数化模型还可作为自定义紧固件库的基础组件，后续可根据实际使用需求扩展更多规格、增加不同表面处理对应的外观特征，也可将参数表与BOM生成逻辑关联，装配完成后可直接导出对应紧固件的规格、数量清单，减少后续BOM制作环节的核对工作量。在通讯类产品的结构设计中，这类小规格紧固件的使用量非常大，一台便携通讯终端内部往往会用到数十颗不同长度的同系列螺钉，统一的参数化模型能保证整机设计中所有同类型紧固件的尺寸基准统一，不会出现不同设计人员调用不同来源模型导致的尺寸混乱问题，也能给后续供应链采购、生产装配环节提供统一的尺寸参照，减少因为紧固件尺寸不统一导致的装配不良、物料管理混乱问题。从结构可靠性角度来看，内六角驱动的头型设计相比十字槽、一字槽头型，能承受更大的锁紧扭矩，不容易出现滑牙问题，适合自动化锁附工艺的生产场景，批头与螺头的贴合度更好，锁附过程中不容易偏斜，能有效降低自动化生产环节的锁附不良率。整套设计的尺寸边界完全覆盖常规小规格紧固件的应用范围，安装孔的预留尺寸可直接参照模型的头部外径、杆部直径设定，沉孔深度可根据头部高度预留0.1-0.2mm的装配间隙，既能保证螺钉头完全沉入沉孔，也不会因为间隙过大导致装配后出现松动异响。
