3D打印机E3D V5韦德间接热端结构

　　在桌面级FDM熔融沉积成型3D打印设备的核心功能部件体系中，热端是直接决定耗材熔融质量、打印成型精度与连续作业稳定性的核心执行单元，本次呈现的间接式热端结构，是针对常规近程、远程挤出场景适配优化的成熟构型，目前广泛应用于入门级到准工业级桌面3D打印设备的改装与原厂装配环节。从实际设备应用场景来看，这类间接热端既可以适配鲍登式远程挤出结构，通过长距离PTFE送料管将耗材输送至热端熔融区，也可通过调整安装支架适配近程挤出的安装布局，覆盖PLA、ABS、PETG、TPU等多种常用熔融耗材的打印需求，在创客DIY设备改装、小型桌面设备量产、教育类3D打印设备配套等场景中都有极高的选用率。

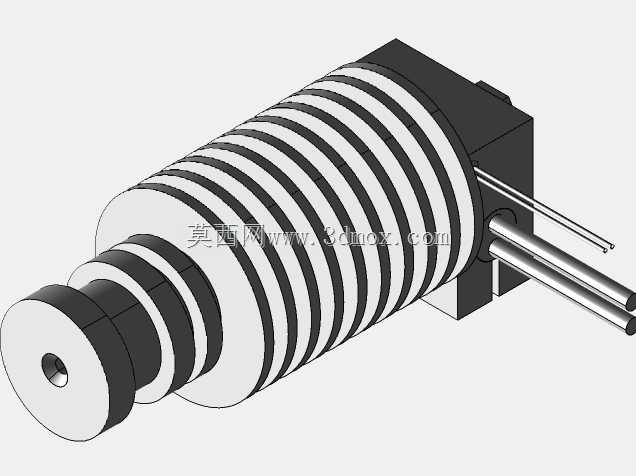

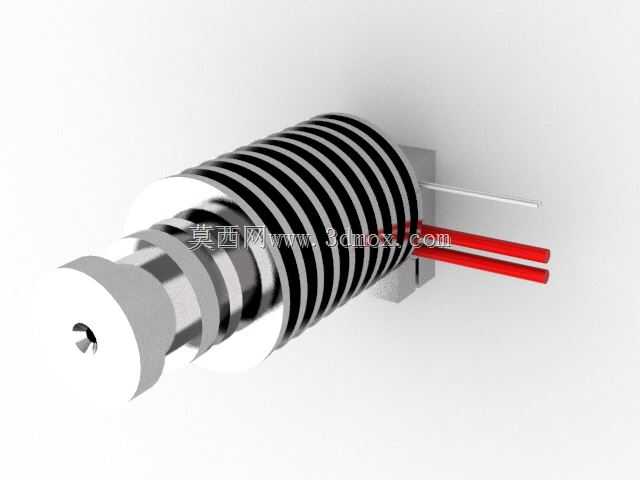

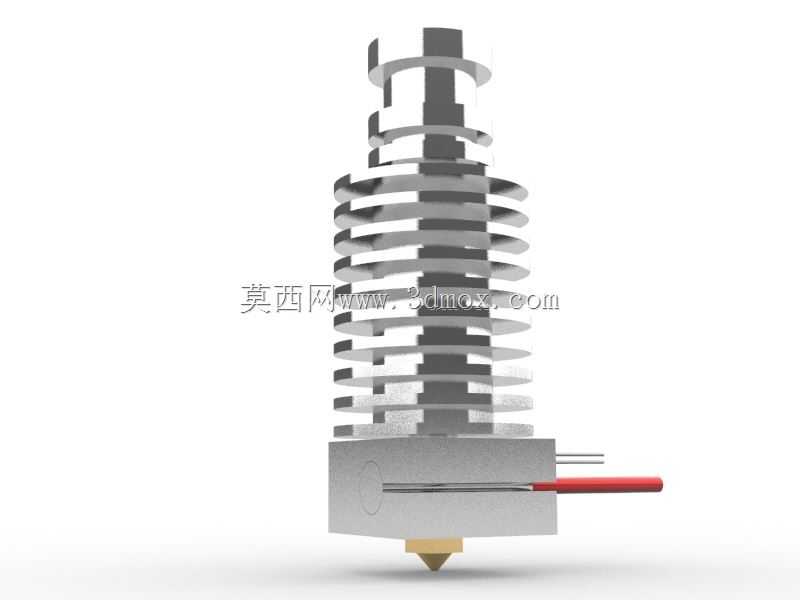

　　从功能特性层面拆解，该热端采用分段式温度梯度设计，上部带环形散热鳍片的区段为冷端散热区，通过鳍片增大与空气的接触面积，配合轴流风扇可将该区域温度稳定控制在耗材玻璃化转变温度以下，避免耗材提前软化膨胀造成的送料卡顿、堵头故障；中部为隔热隔断段，通过低导热系数的材质阻隔加热区的热量向上传导，维持冷端与热端的明确温度分界；下部为加热熔融区，内置加热棒与温度检测元件，可将进入该区域的固态耗材均匀加热至熔融温度，最终通过端部的精细喷嘴将熔融耗材均匀挤出，按照打印路径逐层堆积成型。不同于一体式热端的结构设计，这种间接热端的各功能段采用模块化拆分设计，当出现喷嘴磨损、加热元件故障、散热段堵塞等问题时，可单独更换对应故障部件，无需整体替换热端，大幅降低设备后期维护成本与备件库存压力。

　　从结构设计思路来看，该热端的整体构型围绕“温度分区精准、送料路径顺畅、安装适配性强”三个核心目标展开：散热鳍片采用等距环形排布，既保证了足够的散热面积，也让鳍片间的空气流通阻力更低，即使采用低转速静音风扇也能达到足够的散热效果，适配静音打印的使用需求；内部送料通道采用同轴度极高的等径通孔设计，从散热段入口一直贯通至喷嘴出口，内壁粗糙度控制在较低水平，减少耗材送进过程中的摩擦阻力，即使是柔性TPU耗材也能实现稳定送进，不会出现耗材弯折、卡滞的问题；加热块采用侧装式加热棒与热敏电阻安装孔，加热棒与孔壁的配合间隙控制在合理范围，保证热量传导效率，热敏电阻端部紧贴加热块内壁，可精准采集熔融区实时温度，配合温控系统实现±1℃以内的温度控制精度，避免温度波动造成的耗材熔融不均、拉丝、溢料等打印缺陷。

　　从外形尺寸与安装边界来看，该热端整体为同轴圆柱构型，散热段外径、加热块外形尺寸、整体总长均匹配主流E3D V5系列热端的通用安装规范，可直接适配市面上绝大多数现成的X轴滑车安装支架、散热风扇导风罩等配套配件，改装替换时无需重新设计定制安装结构，大幅降低设备改装的设计与加工成本。安装时需注意几个核心边界要求：一是散热段必须保证鳍片区域无遮挡，风扇的出风方向需正对鳍片间隙，保证散热气流可顺利穿过鳍片带走热量，避免热量累积造成冷端温度过高；二是加热块与散热段之间的隔热件必须安装到位，不能出现两部分金属结构直接接触的情况，否则会形成热桥导致热量持续向上传导，造成冷端过热堵头；三是喷嘴安装时必须保证与喉管端部紧密贴合，不能存在配合间隙，否则熔融耗材会从缝隙处溢出，造成漏料、碳化堵头等故障；四是加热棒与热敏电阻的引线需预留足够的运动长度，避免打印过程中X轴往复运动时拉扯引线造成线路断裂，同时引线需远离加热块高温区域，避免长期高温烘烤造成线皮老化破损。

　　在实际打印作业过程中，该热端可适配0.2mm到1.0mm不同内径的喷嘴，对应不同的打印精度与打印效率需求：使用0.2mm小口径喷嘴时可实现高精度模型打印，层厚可设置到0.1mm以下，满足精细手办、精密结构件的打印需求；使用0.4mm常规口径喷嘴时可平衡打印精度与效率，是日常打印最常用的配置；使用1.0mm大口径喷嘴时可实现大流量快速打印，适配大尺寸模型、低精度工装结构件的快速制作需求。针对不同耗材的打印温度需求，该热端的加热块可稳定支持最高280℃的工作温度，除了常规PLA耗材外，也可满足ABS、PETG、PC等工程耗材的温度要求，配合对应的保温套还可进一步减少加热块的热量散失，降低高温打印时的温度波动，提升高温耗材打印的稳定性。日常维护层面，该热端的结构拆解难度低，当出现喷嘴内部耗材碳化堵头时，只需拆下喷嘴进行清理或更换即可，无需拆解整个热端结构；散热鳍片上累积的灰尘可定期用毛刷清理，避免灰尘堆积影响散热效率；送料通道内残留的耗材可通过冷拉法进行清理，保证送料路径的顺畅。
