Sonoff四通道智能开关壳体结构设计

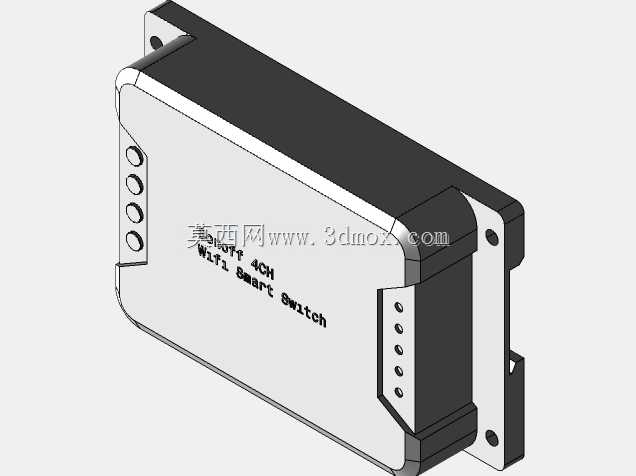

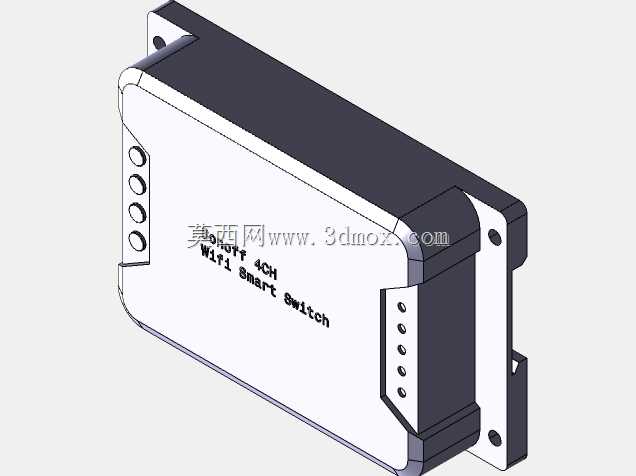

　　这款四通道智能控制装置的壳体结构，最初是为桌面级FDM3D打印机的外设供电控制需求开发，实际可覆盖多类低压弱电回路的通断控制场景，比如小型自动化试验台的分路供电、智能家居改造里的多组灯具独立控制、创客空间工位的电源分路管控，甚至小型养殖环境里的通风、照明、喷淋设备的远程开关控制，只要是单回路电流在额定范围内的交流或直流负载，都能通过该装置实现远程通断操作。从结构设计逻辑来看，整个壳体采用上下扣合的装配方式，没有额外的外露螺丝，上盖边缘做了一圈内止口，和底座的凸台配合后能实现IP30左右的防护等级，既可以阻挡日常环境里的灰尘落入内部电路板，也能避免人手误触内部带电触点，适配室内干燥环境的安装使用需求。底座两侧延伸出带安装孔的固定耳，

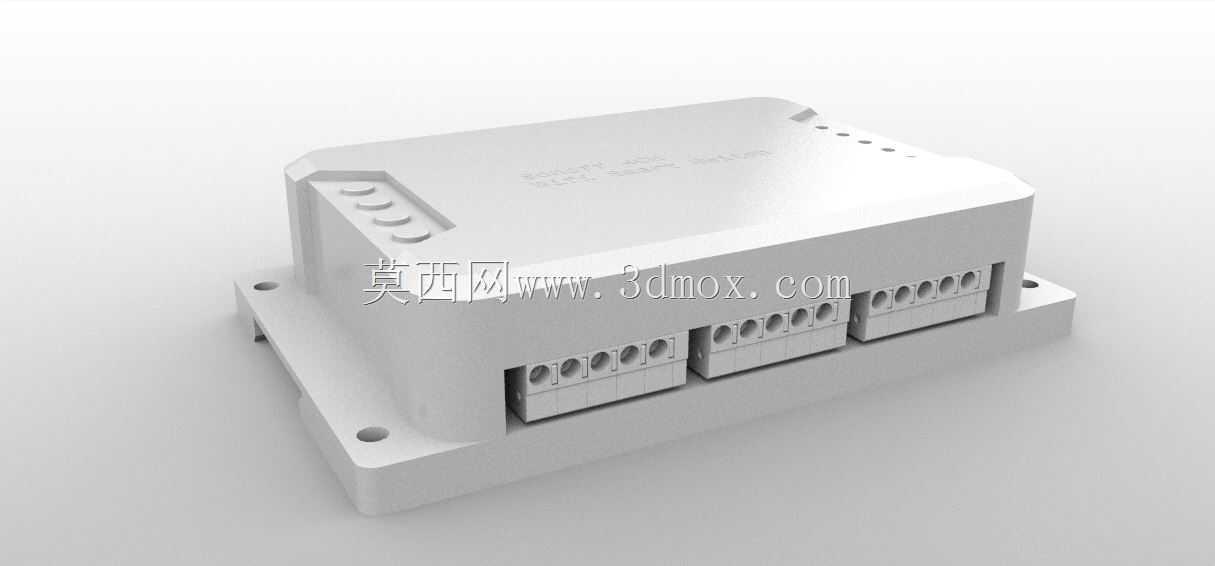

　　安装孔的中心距按照常规导轨安装和螺丝固定的通用尺寸设计，既可以用M3螺丝直接固定在设备内壁的安装柱上，也能搭配标准卡扣卡装在35mmDIN电气导轨上，适配配电箱、设备电控仓、墙面暗装盒等多种安装场景，安装孔周边做了局部加厚处理，避免螺丝锁紧时出现柱位开裂的问题。正面排布的三组接线端子排，每一组对应独立的控制回路，端子的压线口朝向正前方，接线操作时不需要额外倾斜设备，电工用普通十字螺丝刀就能完成导线压接，端子排和壳体之间预留了0.8mm的定位卡槽，装配时直接将端子排卡入卡槽即可，不需要额外打胶或者螺丝固定，能提升装配效率，端子排上方的壳体边缘做了内凹的走线槽，压接完成后的导线可以顺着线槽整理，避免上盖扣合时压到导线绝缘层造成破损。

　　上盖表面对应每个通道的位置预留了状态指示灯的透光孔，孔位做了沉台设计，指示灯导光条可以直接卡入沉台，不需要额外粘接，日常使用时可以直观看到每个通道的通断状态和wifi连接状态，上盖侧面预留的复位按键开孔，按键帽和开孔之间留了0.3mm的活动间隙，按动手感清晰，不会出现卡键问题。整个壳体的壁厚设计为2mm，既满足3D打印时的结构强度要求，不会因为壁厚太薄出现打印翘边、装配断裂的问题，也不会因为壁厚过厚造成材料浪费，内部的电路板固定柱高度按照常用继电器模块的尺寸设计，柱位顶端做了0.2mm的热熔铆点，电路板放置到位后加热铆点就能完成固定，不需要额外使用铜柱或者螺丝，进一步压缩装配工序。考虑到实际使用时的散热需求，

　　壳体侧面对应继电器安装的位置开了一排直径1.5mm的散热孔，孔位做了向内的翻边，既可以提升空气流通效率带走继电器工作时产生的热量，也能避免外部的金属碎屑直接掉落到继电器触点上造成短路。在设计初期，特意测量了市面上同类型四通道Sonoff模块的实际电路板尺寸，确保内部腔体的长宽高完全适配原版电路板的安装需求，同时调整了接线端子的位置，让每个回路的进线和出线端保持足够的电气间隙，避免不同回路之间出现爬电风险，底座内部还预留了扎带固定位，导线接入后可以用扎带将线束固定在底座上，避免外力拉扯导线导致端子松脱。整个结构的所有棱角都做了R1.5的圆角处理，既避免3D打印时出现应力集中导致的边角开裂，也能防止安装操作时锋利边角划伤操作人员，上盖表面做了细微的防滑纹理处理，拿取时不容易打滑，即使手上沾有少量灰尘也能稳定握持。
