Aprilia Rs50摩托车卡钳适配安装支架

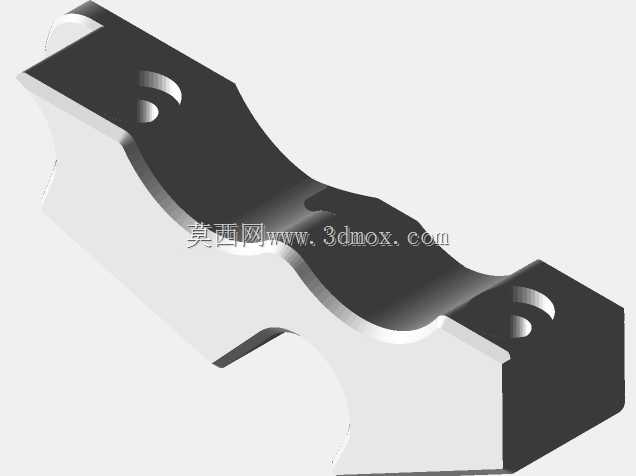

　　在轻型运动摩托车的制动系统改装作业中，卡钳适配支架是解决非原厂制动部件安装匹配问题的核心转接零件，这类零件的设计精度直接决定了制动卡钳的安装位置准确性，进而影响刹车盘与卡钳活塞的对中精度、制动片的磨损均匀性，甚至关系到骑行过程中的制动安全性能。这款适配支架针对特定车型的前叉安装点位设计，核心作用是在原车减震支耳的安装基础上，转接固定大尺寸对向四活塞径向安装卡钳，解决原厂卡钳制动力不足、热衰减快的改装痛点。从结构形态来看，该支架采用一体化块状铣削成型的结构设计，整体轮廓完全避让前叉筒身的圆弧外轮廓，避免安装过程中与减震外管、轮毂辐条、刹车盘护板等周边部件发生运动干涉。支架上设置的两处安装孔位分别对应原车前叉上的原厂卡钳固定点位，

　　孔位中心距严格匹配原车82mm的安装孔距参数，无需对原车减震支耳进行打孔、焊接等破坏性改装，直接通过标准紧固件即可完成固定。支架与卡钳连接的安装面经过平面度公差控制，保证卡钳安装后与刹车盘端面的平行度符合制动系统装配要求，避免出现卡钳偏磨、制动拖滞的问题。设计过程中需要重点考量安装边界的避让关系：支架靠近轮毂侧的内凹圆弧半径需要大于前叉筒身的最大外圆半径，同时预留足够的装配间隙，避免车辆行驶过程中减震压缩、前轮受冲击发生位移时，支架与减震筒发生刚性碰撞；支架朝向刹车盘的一侧需要预留出卡钳本体、制动片的安装空间，同时保证卡钳安装后，制动片的摩擦面中心与刹车盘的摩擦面中心完全重合，偏差控制在0.5mm以内，防止制动片出现偏磨、

　　制动异响等问题。材质选择上这类支架通常采用高强度铝合金经CNC铣削加工成型，在保证结构强度足以承受制动过程中巨大制动力矩的前提下，尽可能降低零件自身重量，避免增加前悬的非簧载质量，影响车辆的操控灵活性。从实际应用场景来看，这类转接支架多用于小排量运动摩托车的制动升级场景，小排量车型原厂多搭载单活塞或双活塞浮动卡钳，制动力极限较低，在激烈驾驶、山路骑行或者重载情况下容易出现制动力不足、热衰减明显的问题，通过更换大尺寸刹车盘、多活塞径向卡钳的方式提升制动性能时，就需要这类定制化的转接支架来匹配不同卡钳的安装孔位与安装距，让改装部件能够无损安装到原车结构上。设计这类支架时，除了孔位尺寸的精准匹配，还需要校核支架的结构强度：

　　制动过程中卡钳会受到与制动力矩相反的反作用力，支架的壁厚、加强结构需要能够承受峰值制动力下的载荷，避免出现支架变形、断裂的风险；同时支架的边角位置都做了圆弧过渡处理，减少应力集中点，提升零件的疲劳强度。安装时需要先将支架固定在原车前叉的卡钳安装位上，使用扭矩扳手按照规定扭矩拧紧紧固件，再将改装卡钳固定在支架的对应安装面上，之后反复转动前轮检查卡钳与刹车盘的间隙是否均匀，有无拖滞、摩擦的情况，确认制动盘完全位于卡钳两片制动片的中心位置后，再进行后续的油路连接、排气作业。这类适配支架的设计不需要复杂的曲面造型，核心在于安装尺寸的精准把控、周边部件的干涉避让以及结构强度的校核，每一处安装面的平面度、每一个孔位的位置度公差都需要严格控制，才能保证改装后的制动系统能够稳定可靠工作。对于三维建模从业者来说，绘制这类零件时需要先获取原车安装点的点云数据或者实测尺寸，明确前叉安装面的角度、孔位坐标，再结合待适配卡钳的安装参数，反向推导支架的整体结构，建模过程中需要反复进行装配干涉检查，模拟车轮上下跳动、转向过程中支架与周边部件的相对位置，确保全行程内都不会出现干涉问题。
