壁挂式单臂简易起重吊臂结构设计

　　这款壁挂式单臂起重结构，核心适配车间内小范围定点物料转运场景，常见于机加工工位的工件上下料、仓储区域轻型货物的短距离调运、设备维保过程中零部件的吊装移位，覆盖1吨以内轻型载荷的起重作业需求，相比大型桥式起重机，它的作业覆盖范围更聚焦，不会占用大面积厂房顶部空间，对于层高有限、工位固定的生产场景适配性更强。

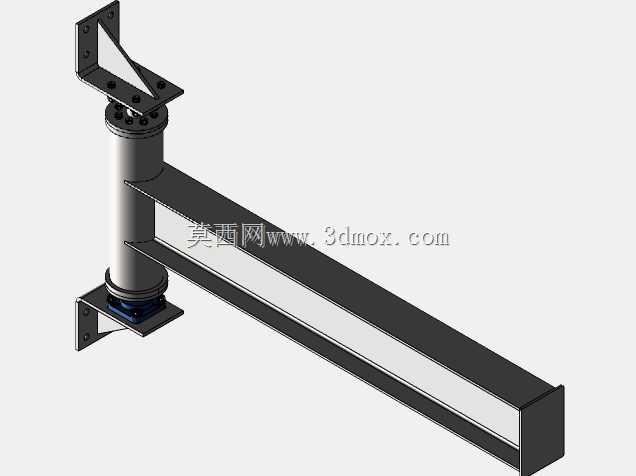

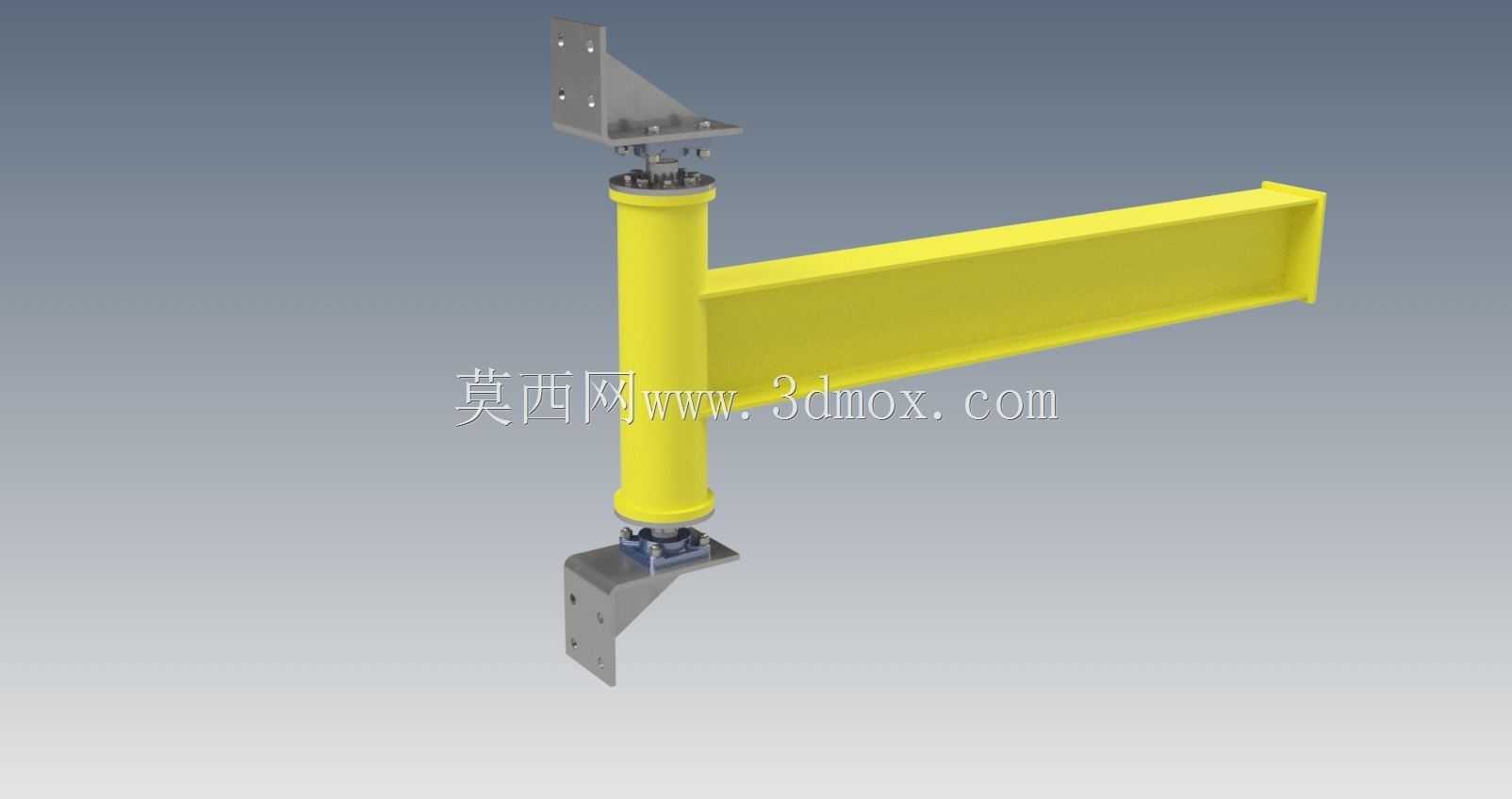

　　从结构功能来看，整套装置分为三个核心功能段：上下壁挂安装座、垂直回转立柱、水平承载吊梁。上下安装座采用三角筋加强的折弯焊接结构，安装面预留多组螺栓过孔，可直接栓接在混凝土承重立柱、钢结构厂房立柱或者符合承重要求的墙体上，不需要额外开挖地面做基础，大幅降低安装施工的成本与周期。垂直立柱采用厚壁无缝钢管加工，上下两端分别配置推力轴承与深沟球轴承组合的回转支撑结构，可实现360度水平方向回转，作业时操作人员只需轻推吊载的工件，就能带动吊臂在覆盖范围内灵活转动，不需要额外配置动力回转机构，结构简单可靠，后期维护成本极低。水平吊梁采用标准H型钢裁切加工，截面抗弯性能优异，在额定载荷下的下挠量控制在标准允许范围内，梁体上可配套安装手动葫芦、电动葫芦或者小型气动平衡吊，沿梁长方向移动实现不同位置的吊点对接。

　　设计思路上优先考虑了通用适配性，没有针对特定安装场景做专属结构设计，安装座的螺栓孔位采用通用间距设计，只要安装基面的承重满足载荷要求，搭配对应的膨胀螺栓或者焊接连接板，就能固定在不同规格的立柱上；回转部位的轴承选型采用市面常见的标准件型号，后期磨损后更换配件无需定制，降低运维难度；整体结构没有复杂的曲面加工件，绝大部分零件采用板材切割、型材裁切、焊接成型的工艺，普通机加工车间就能完成生产制造，不需要特殊加工设备。

　　安装边界方面，整套装置的安装基面要求混凝土强度不低于C25，或者钢结构立柱的壁厚满足承重计算要求，上下安装座的垂直安装间距根据吊梁长度匹配，常规2米长度吊梁对应的上下安装座间距不小于800mm，保证立柱的支撑稳定性；吊梁的水平伸出长度可根据实际作业范围调整，常规覆盖半径从1米到3米可选，对应额定载荷随臂长增加递减，安装时需保证吊梁处于水平状态，立柱的垂直度偏差不超过千分之一，避免回转过程中出现卡滞或者额外的偏载力矩；作业时吊载的重物需在吊梁的额定载荷范围内，禁止斜拉歪吊，防止立柱承受额外的侧向冲击力。

　　实际使用过程中，这类简易摇臂起重结构的优势在于操作灵活，不需要专门的起重操作人员，工位上的生产工人经过简单培训就能操作，对于小批量、多工位的轻型物料搬运场景，能大幅降低工人的劳动强度，提升作业效率，相比移动式悬臂吊，它不占用地面作业空间，不会影响工位周边的人员与物流通道通行。结构设计上也预留了拓展空间，后期如果需要增加电动回转功能，可在立柱底部加装回转驱动装置，不需要对主体结构做大幅改动；如果需要提升载荷能力，可通过加大立柱壁厚、提升H型钢规格、更换更高承载能力的轴承来实现，整体结构的模块化程度较高，可根据不同用户的实际需求做快速调整适配。
