方转圆通风管道变径连接结构

项目分类:通用机械零部件 发布时间:2022-06-28 ID:660651
  • 方转圆通风管道变径连接结构
  • 方转圆通风管道变径连接结构

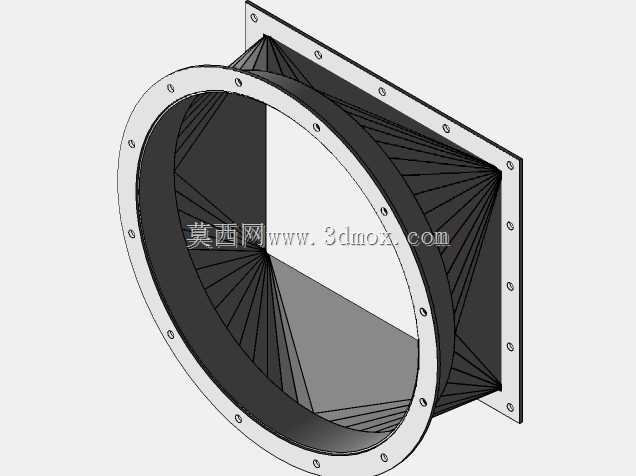

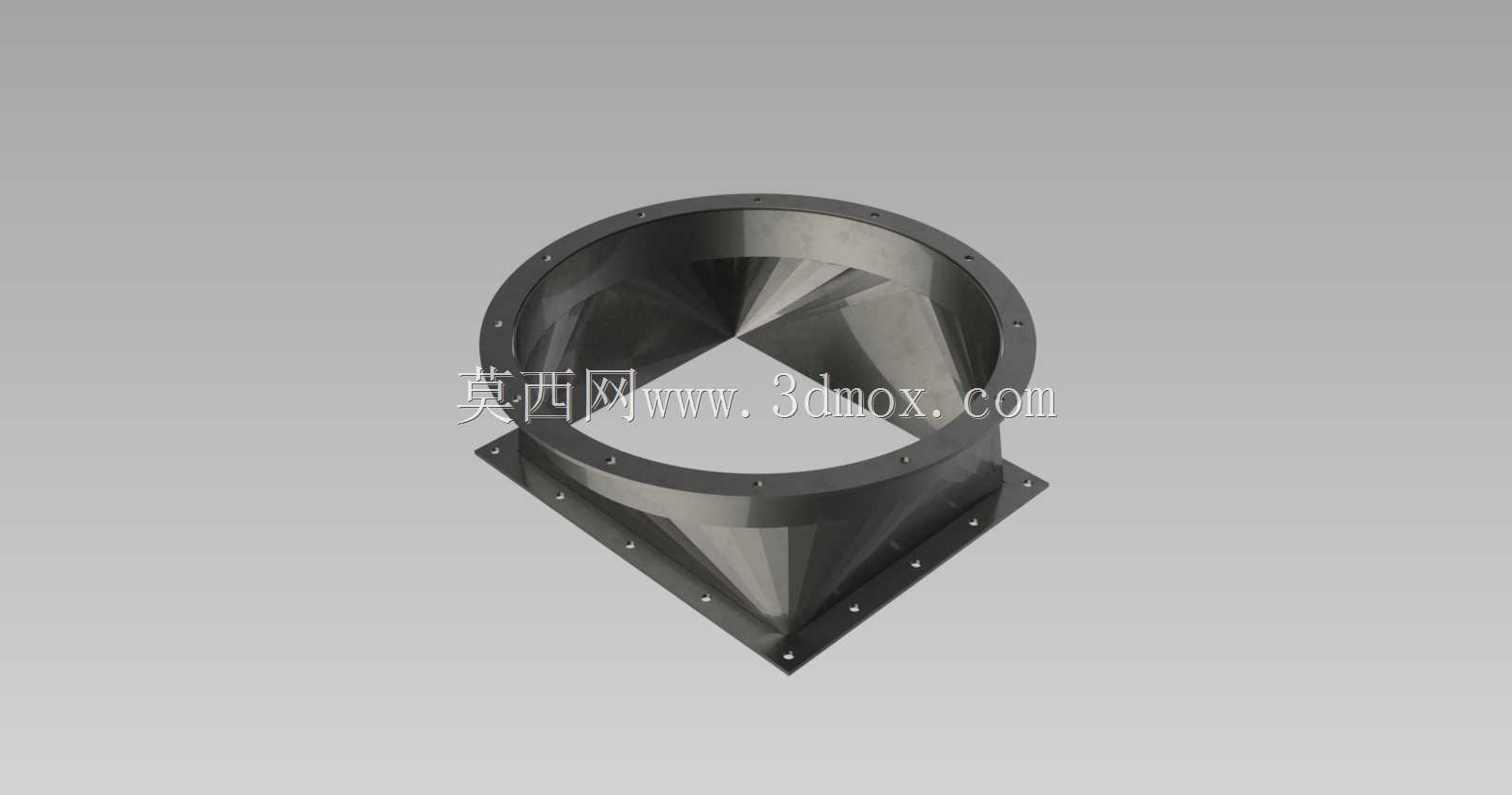

  在通风除尘、暖通空调、废气输送等工业管路系统中,不同截面形状的管路对接一直是现场安装与结构设计中常见的衔接需求,这类方转圆过渡件也常被工程人员称作天圆地方结构,主要解决方形端口设备与圆形管路之间的截面过渡问题,避免管路截面突变带来的风阻激增、流场紊乱、局部压损过大等问题。这款过渡结构采用3mm壁厚的板材成型,方形端适配外轮廓尺寸510×410的矩形安装界面,圆形端对接直径606的圆形管路,两端均预设带螺栓孔的法兰边,可直接通过螺栓紧固件与两端设备、管路完成密封连接,无需额外焊接转接法兰,能大幅缩减现场安装的加工工作量。从流道设计逻辑来看,整个过渡段采用渐变式锥面收拢结构,从方形端口的四个直角边开始,

  通过平滑的三角面片逐步过渡到圆形端口的整圆轮廓,所有折边与曲面衔接处均做顺滑过渡处理,没有出现直角突变的流道拐点,能最大程度降低气流在过渡段内的局部阻力损失,减少气流涡旋的产生,既可以降低风机的运行负载,也能避免含尘气流在涡旋处积灰造成的管路堵塞问题,尤其适配除尘系统、新风输送系统这类对管路压损敏感的应用场景。在安装边界的设计上,两端法兰的螺栓孔均采用等间距排布,方形法兰的螺栓孔沿四条边均匀分布,圆形法兰的螺栓孔沿圆周方向等角度开设,安装时无需刻意调整对位角度,只要对齐法兰面即可完成螺栓穿装,适配性更强。壁厚选择3mm的板材,既可以满足常规中低压通风系统的结构强度要求,在负压工况下也不会出现壁面吸瘪变形的问题,

  同时不会因为壁厚过大造成整体重量过高,增加管路吊装的负载。这类过渡件除了常规通风系统使用外,也可应用在风机进出口的衔接场景——很多工业离心风机的进出口为方形结构,而现场布设的送排风管路多采用圆形螺旋风管,此时就需要这类方转圆结构完成过渡,相比现场手工放样制作的变径件,标准化的结构能保证流道顺滑度一致,安装精度更高,密封性能更稳定,避免现场制作带来的尺寸偏差、接缝漏风等问题。在结构细节处理上,法兰边与主体壁面的衔接处采用折边压合工艺,没有突出的焊接焊瘤,既保证了连接强度,也不会在流道内部形成突出的扰流结构;所有棱边均做倒钝处理,安装过程中不会划伤施工人员,也不会割破对接处的密封垫片。从实际选型适配角度看,

  这款结构的尺寸参数覆盖了常见的中型通风管路的对接需求,方形端尺寸适配多数柜式风机、空调箱的出风口尺寸,圆形端尺寸适配常规直径的圆形通风管,不需要额外做变径转接就能直接对接,能减少管路系统的连接件数量,降低系统漏风的概率。在流场优化层面,过渡段的收拢角度经过合理控制,没有采用过大的锥角,避免气流在过渡段出现脱流现象,保证气流从方形端进入后能均匀收拢到圆形管路内,整个截面的风速分布更均匀,不会出现局部流速过高造成的管路震动、噪音过大的问题。对于结构设计从业者来说,这类天圆地方结构的建模难点在于曲面的顺滑过渡,需要保证四个三角面与圆锥面的衔接处G1连续,避免出现硬棱,而这款结构的曲面划分完全遵循钣金放样的工艺逻辑,既可以满足3D打印、数控加工的成型需求,也可以直接展开成钣金下料图,用于板材的折弯、焊接成型,适配不同的加工工艺场景。在日常运维层面,这种等壁厚的光滑流道结构不容易积留杂物,清洁维护时只需要打开两端法兰即可对内部进行吹扫清理,没有清洁死角,适合用在有洁净要求的通风系统或者含油烟、粉尘的废气输送系统中,长期使用也不会因为内部积垢造成流道截面缩小、压损上升的问题。
