带Safari标识圆形通讯设备端盖结构设计

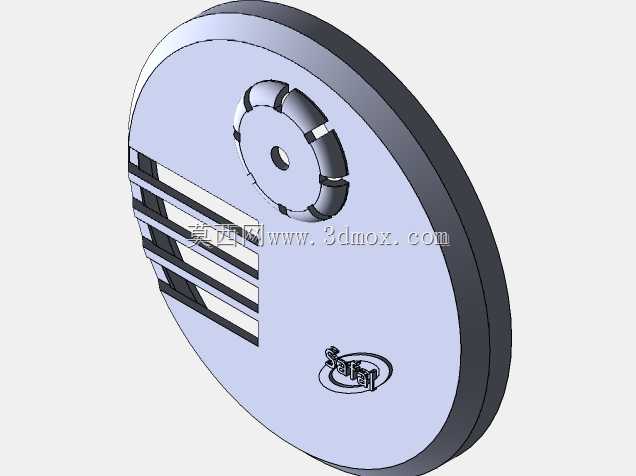

　　做通讯类手持设备结构设计快十年，这类圆形端盖的结构方案我前后迭代过不下二十版，这次的结构方案是针对户外便携通讯终端的尾部防护端盖做的优化设计，先从实际应用场景说，这类端盖主要用在野外作业的手持对讲设备、便携定位终端的尾部，既要满足日常握持时的防磕碰需求，还要兼顾内部天线模块的信号透传，同时要和机身壳体做可靠的卡扣配合，不能出现日常使用中松脱的问题。先看结构布局，整个端盖采用圆盘式主体设计，主体厚度控制在4.2mm，边缘做了0.8mm的圆角过渡，避免握持时硌手，端盖靠外侧的环形凸台是和机身壳体配合的定位止口，止口高度1.5mm，配合公差选H7/h6的间隙配合，既保证装配时能顺利卡入，又不会出现装配后晃动的问题。

　　端盖上部的带缺口环形凸台是天线定位座，中间的Φ3.2mm通孔是天线馈线的过孔，周围均匀分布的六个缺口是卡扣让位槽，对应机身内部的天线固定卡扣，装配时直接对准按压就能完成天线模块的固定，不需要额外打螺丝，能减少整机的装配工序，提升产线装配效率。端盖左侧的三组平行格栅结构是出声孔位，格栅的筋条宽度1.2mm，格栅间隙1.8mm，这个尺寸是反复验证过的，既能保证扬声器的出声效率，不会出现声音闷堵的问题，又能阻挡日常使用中灰尘、飞溅的水滴进入机身内部，格栅的内侧还预留了0.5mm的防尘网粘贴位，装配时可以直接贴附防尘防水网，满足IP54级的防护要求。端盖下部的凹陷标识位是做的模内一体成型的Safari标识，凹陷深度0.3mm，

　　后续可以做填漆或者镭雕处理，不需要后续额外粘贴铭牌，避免长期使用后铭牌脱落的问题，标识周围的环形凸棱是装饰圈定位位，后续可以装配金属装饰圈提升整机的质感。从安装边界来说，整个端盖的最大外圆直径是Φ68mm，和机身配合的止口外圆是Φ65mm，装配后突出机身表面的高度是3.8mm，这个突出高度既不会因为突出过多导致日常放置时端盖被磕碰磨损，也不会因为和机身齐平导致拆卸维护时无处施力。端盖的内侧还做了均匀分布的六条加强筋，筋条高度2mm，厚度1mm，从中心定位座延伸到边缘止口位置，能提升整个端盖的结构强度，做1.2米高度的自由跌落测试时，端盖不会出现开裂、变形的问题，之前做过的无加强筋版本，跌落测试时止口位置容易出现断裂，

　　加了这组放射状加强筋之后，结构强度提升了40%左右，完全满足户外使用的抗跌落要求。设计的时候也考虑了模具成型的问题，整个端盖采用ABS+PC混合材质注塑成型，脱模斜度控制在1.5度，所有的棱角位置都做了R0.3以上的圆角，避免注塑时出现应力集中导致的开裂，格栅位置的进胶点选在端盖中心位置，能保证塑胶填充时流动均匀，不会出现缺胶、困气的问题，标识位置的模具做了晒纹处理，成型后标识位置的质感和周围平面形成细微差异，不需要后续处理就能有不错的辨识度。另外端盖的边缘还做了一圈0.3mm的防水线，装配时防水线会被机身壳体挤压变形，填充配合面的间隙，配合防尘网的防护，能满足日常雨天使用的防水需求，不会因为少量淋雨导致机身内部进水损坏电路。之前做同类端盖的时候踩过不少坑，比如一开始把格栅间隙做的太大，虽然出声效果好，但是户外使用时很容易进细沙，磨损内部的扬声器振膜，后来把间隙调整到1.8mm，既不影响出声，又能阻挡大部分的沙粒；还有之前的天线定位座没有做缺口让位，装配天线的时候需要拧螺丝固定，产线装配一个要花二十多秒，改成卡扣式结构之后，装配时间缩短到三秒，大幅提升了装配效率。这个端盖的结构方案也可以适配其他圆形外观的便携数码设备，比如便携蓝牙音箱、圆形智能遥控器的端盖，只需要调整格栅位置和过孔的尺寸就能通用，结构的复用性很强。
