通讯类手持终端外壳注塑模流分析方案

　　本次模流分析针对的是民用手持通讯终端的塑料外壳件，这类壳体广泛应用在民用对讲机、便携数据采集终端、工业手持巡检设备等产品上，日常使用中需要兼顾握持手感、内部元器件安装空间、抗跌落冲击性能，同时还要满足注塑量产时的成型良率要求，避免出现短射、翘曲、熔接痕明显等量产缺陷。

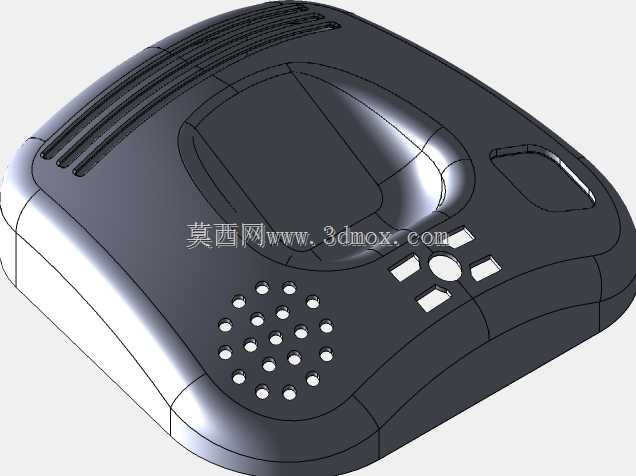

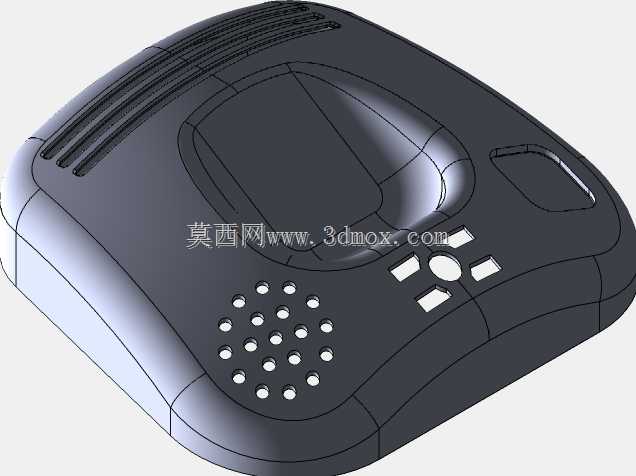

　　从实际使用场景来看，这类手持设备多数是单手握持操作，外壳曲面需要贴合手掌自然握持的弧度，边缘做了大圆角过渡，长时间握持不会产生硌手的不适感，壳体表面预留的出声孔阵列、功能按键避让位、屏幕安装沉台，都是对应内部PCB板、喇叭组件、按键弹片、显示模组的安装位置，所有安装位的边界都做了0.2mm的拔模斜度，方便注塑脱模同时也能保证装配时的间隙配合公差。

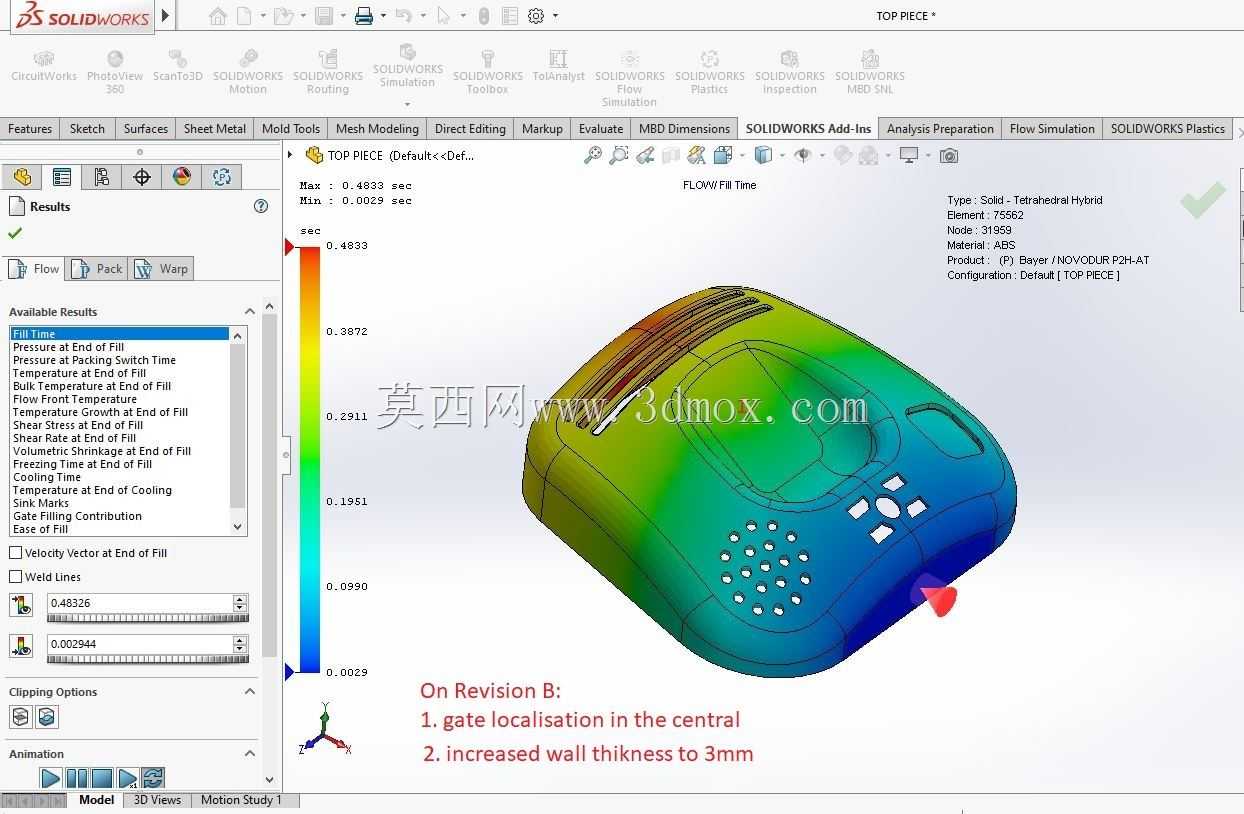

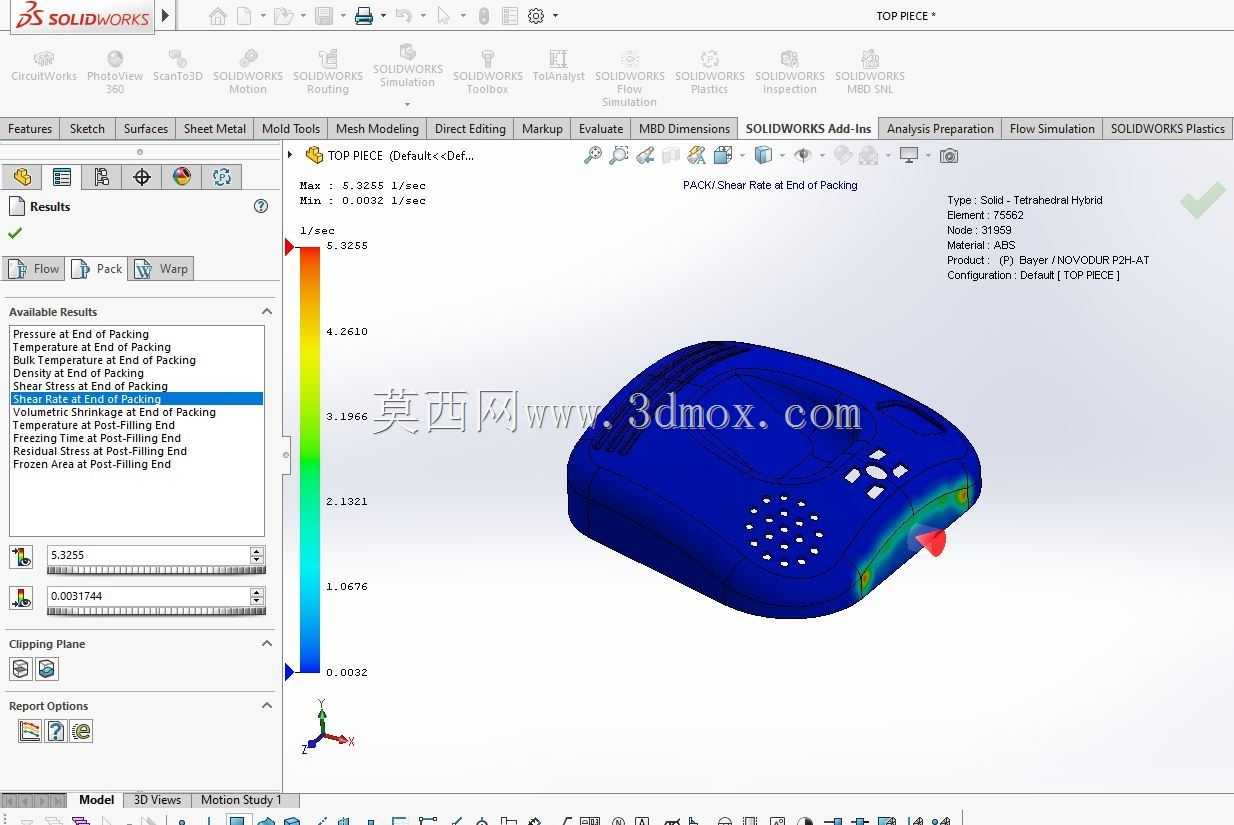

　　最初的方案设计阶段，浇口位置最初选在壳体侧边，第一次模流仿真时发现填充末端在壳体的出声孔区域，该区域因为密集的小孔结构，熔体流动阻力大，出现了明显的滞留风险，填充时间差达到0.4秒，很容易出现短射或者熔接痕强度不足的问题，后续调整浇口位置到壳体中心区域，也就是内部电池仓的平整位置，熔体从中心向四周均匀扩散，填充时间差缩小到0.2秒以内，整个填充过程的流动前沿速度保持平稳，没有出现明显的喷射或者迟滞现象。

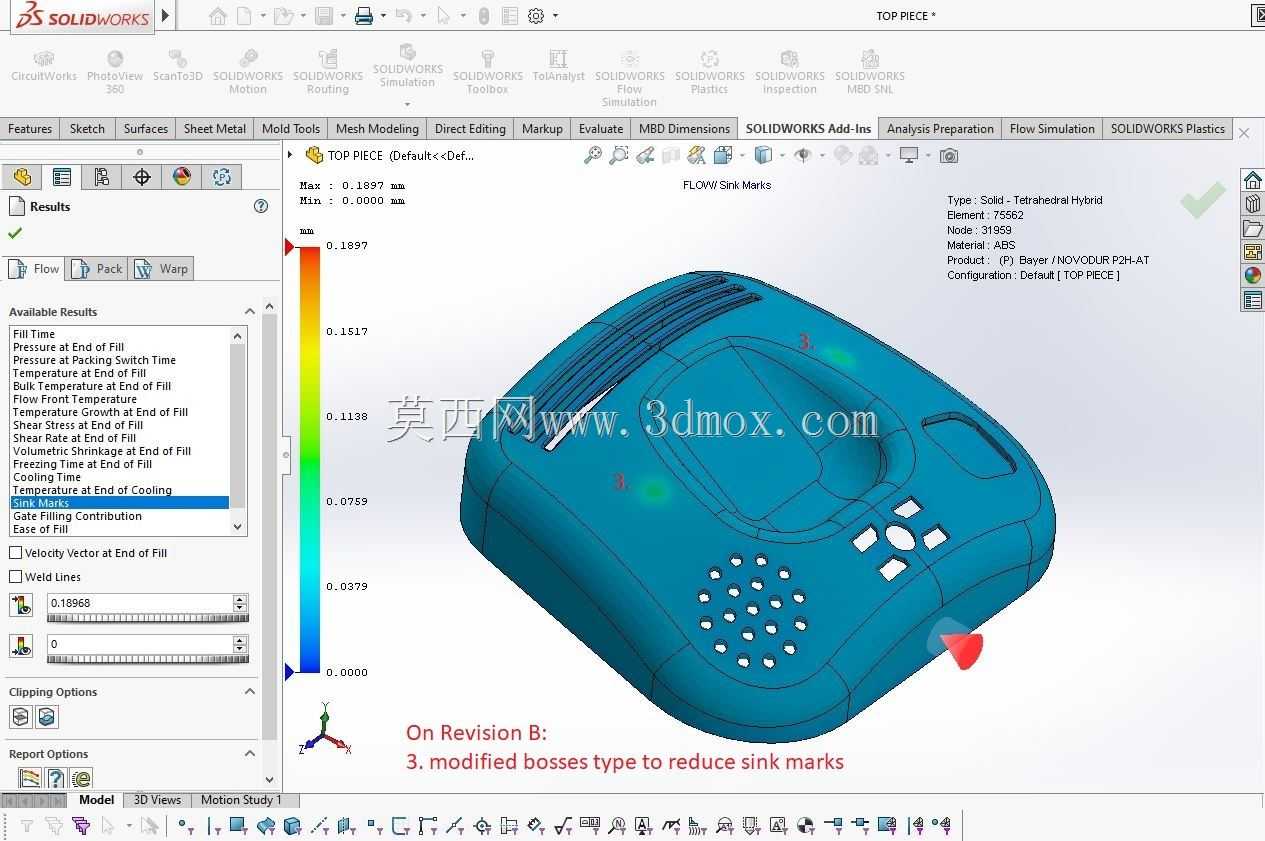

　　壁厚设计上最初的方案整体壁厚取2mm，仿真时发现壳体边缘的卡扣安装位因为结构凸起，局部壁厚差达到1.2mm，冷却后该区域的缩痕指数超过15%，表面会出现明显的缩印，后续把整体壁厚调整到3mm，局部卡扣位置做了减胶处理，把壁厚差控制在0.5mm以内，重新仿真后缩痕指数降到5%以下，满足外观件的表面质量要求，同时冷却时间相比最初方案只增加了2秒，不会过多影响成型周期。

　　从安装边界来看，整个壳体的最大外轮廓尺寸控制在120mm80mm35mm，刚好适配成年人单手握持的尺寸范围，内部的安装柱高度统一控制在10mm以内，柱位根部做了R0.5的圆角过渡，避免注塑时出现应力集中导致的柱位断裂，壳体四周的止口配合间隙预留0.15mm，装配后上下壳的错位量控制在0.1mm以内，满足外观装配的精度要求。

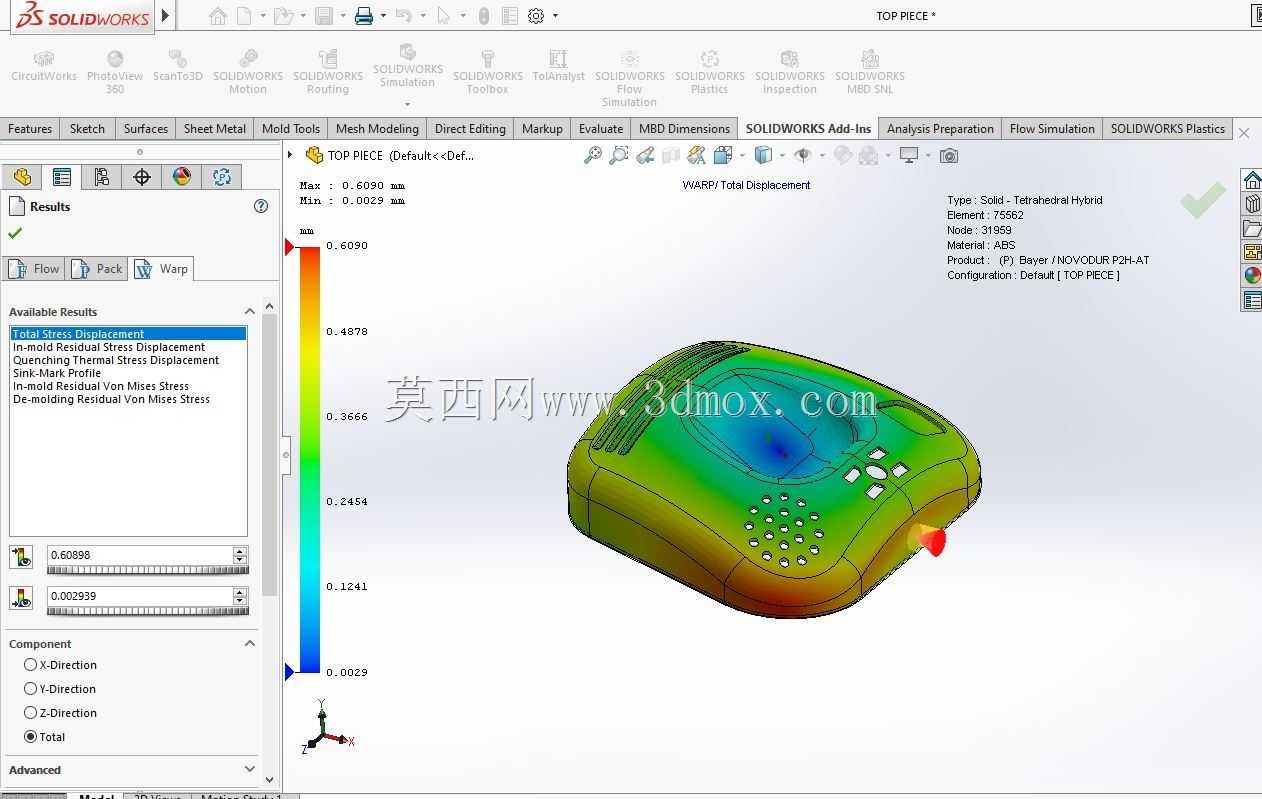

　　仿真过程中还对熔接痕的位置做了预判，调整浇口后熔接痕主要集中在出声孔的边缘位置，该区域属于非外观面，后续通过模具上开设排气槽的方式，可以把熔接痕的融合强度提升到原材料强度的85%以上，满足跌落测试的强度要求，不会出现正常使用中壳体开裂的问题。另外翘曲变形量的仿真结果显示，调整壁厚和浇口位置后，壳体整体的最大翘曲量在0.3mm以内，主要集中在屏幕安装的沉台边缘，后续通过模具反变形的补偿处理，可以把最终成型后的平面度控制在0.1mm以内，保证屏幕装配后不会出现翘顶导致的显示异常问题。

　　整个模流分析过程完全围绕实际量产的工艺需求展开，所有参数调整都对应实际生产中可能出现的缺陷，没有做脱离生产实际的理想化设计，最终的方案可以直接用于模具设计的输入，减少后续试模过程中的改模次数，缩短整个产品的开发周期。
