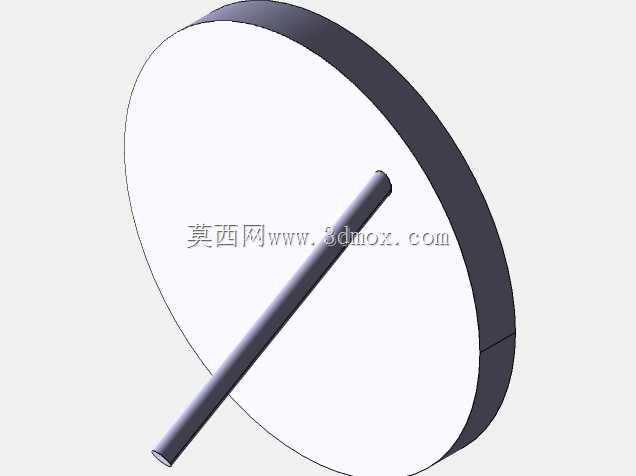

DMU旋转演示用圆盘杆状组合结构

　　做DMU运动仿真练手的时候，很多刚接触数字样机的工程师容易陷入只堆约束、不贴合实际运动逻辑的误区，这个圆盘加斜置杆的组合结构，就是专门用来梳理旋转副耦合关系的典型演示构件，别看着外形简单，里面藏着不少运动机构设计的基础逻辑。

　　先从实际应用场景说，这类单轴配偏心圆盘的结构，在小型通讯终端的信号角度调节机构、桌面展示台的旋转驱动端、甚至是小型文创装置的动力输出端都能找到同源设计逻辑，尤其是通讯类小设备的内置角度调节模块，经常需要用极简的构件实现定角度旋转、到位缓冲的基础动作，不需要复杂的齿轮组，靠轴与盘的过盈配合加限位结构就能实现稳定动作，成本低、故障率也低，适合量产时的装配公差管控。

　　从功能特性上看，这个结构的核心是验证绕固定轴旋转时，圆盘端面的跳动量控制、斜置杆与圆盘安装位的同轴度匹配。实际建模的时候，首先要确定旋转轴的安装基准：杆部的圆柱面作为旋转主基准，圆盘的中心孔与杆部采用H7/k6的过渡配合，保证装配后不会出现径向窜动，圆盘的厚度方向要预留0.2mm的安装间隙，避免旋转时与周边固定构件发生摩擦干涉。很多新手做这类旋转结构的时候，容易把圆盘和杆做成一体成型，实际生产中如果是塑料材质的小构件，一体成型虽然省了装配步骤，但杆部的圆柱度很难保证，旋转时容易出现卡滞，所以拆分式设计更方便后续做公差调整，也能根据不同的使用场景更换不同直径、不同表面处理的圆盘。

　　设计思路上，这个结构没有做多余的加强筋或者装饰特征，所有几何特征都是为运动仿真服务的：圆盘的外圆做了0.5mm的倒角，一方面是去除锐边避免装配时划手，另一方面是在做DMU碰撞检测的时候，能更清晰地观察外圆与周边构件的最小安全距离；杆部的长度比圆盘厚度长出3倍左右，这个长度比例是经过测算的，既保证旋转时杆部有足够的支撑长度不会出现翘曲，又不会因为杆过长导致旋转时的惯性矩过大，带动整个机构出现晃动。安装边界方面，杆部的外露端需要预留至少10mm的装夹位，方便和驱动电机的输出轴连接，圆盘的背面距离安装基准面的间隙要控制在1-2mm之间，间隙太小容易积累灰尘卡滞，间隙太大则会让整个机构的轴向尺寸变大，不符合小型通讯设备紧凑化的设计要求。

　　做DMU旋转仿真的时候，这个结构能很直观地展示旋转副的驱动设置、角度限位、干涉检查全流程：给杆部添加绕自身轴线的旋转驱动，设置0-360度的循环旋转动作，就能观察圆盘端面的运动轨迹，要是在圆盘边缘添加一个标记点，还能验证圆周运动的线速度与角速度的匹配关系，对于刚接触运动仿真的工程师来说，用这种简单结构练手，比直接上手复杂的多轴联动机床机构更容易理解约束逻辑，不会因为构件太多搞不清哪个是主动件哪个是从动件。实际生产中如果把这个结构用在小型通讯设备的天线调节端，只需要在杆部增加一个阻尼圈，就能实现任意角度的悬停，不需要额外添加锁紧结构，零件数量少，装配工序简单，很适合对成本敏感的消费类通讯产品。另外在做结构强度校核的时候，这个结构的受力点主要集中在杆与圆盘的配合位置，正常旋转工况下受到的扭矩很小，用普通的ABS塑料或者铝合金材质就能满足强度要求，不需要做额外的有限元应力分析，只要在建模的时候保证配合面的粗糙度达到Ra1.6，就能保证旋转时的顺滑度，不会出现卡顿或者异响。
