通讯设备用钣金折弯安装固定支架结构

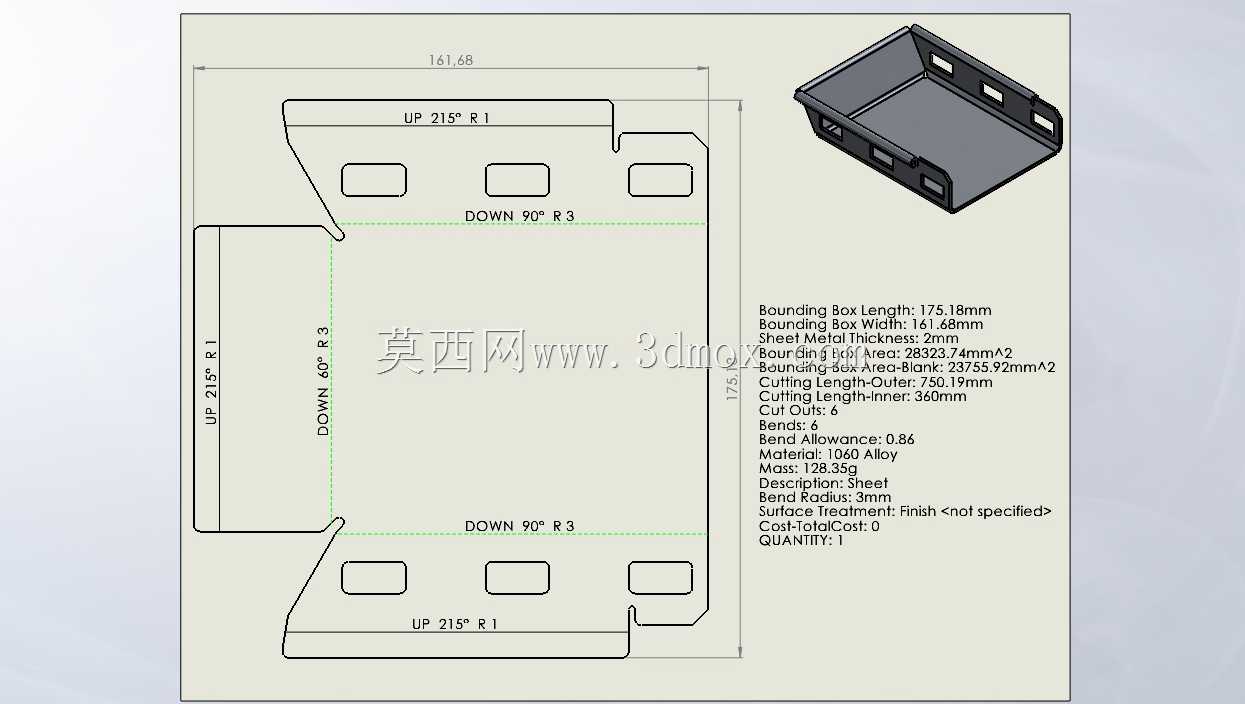

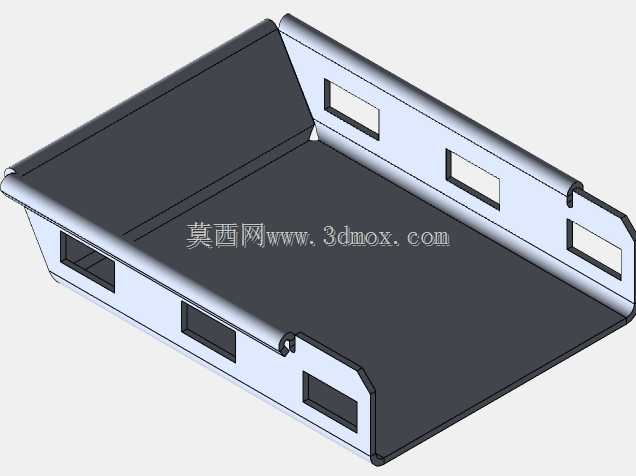

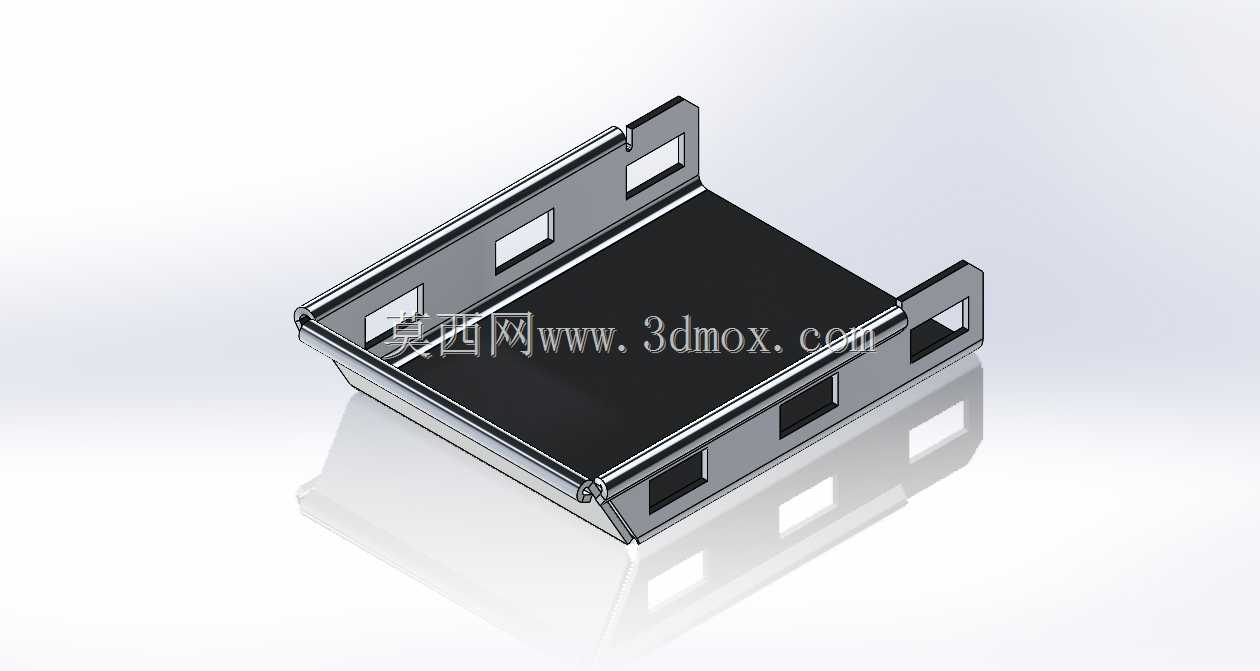

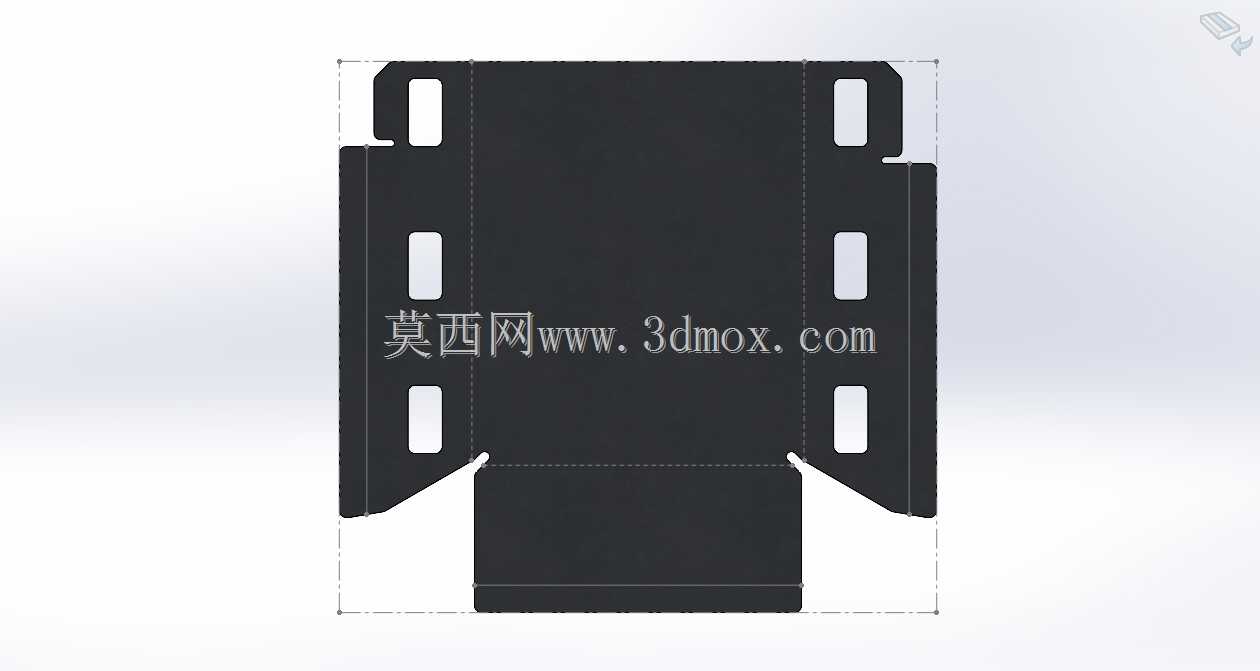

　　这类钣金折弯支架是通讯终端设备内部板卡、功能模块安装固定的核心承载构件，日常在工业交换机、嵌入式通讯网关、小型信号处理单元这类设备的腔体内部随处可见，主要作用是为内置的电路板、屏蔽模块、接口转接板提供可靠的安装定位基准，同时兼顾设备组装过程中的快速对位、运维阶段的模块快拆需求。从结构设计逻辑来看，整个构件采用单张钣金板材一体折弯成型，没有额外的焊接拼接工序，所有的弯折边都做了适配板材厚度的内R角处理，避免折弯处出现应力集中导致的开裂问题，同时弯折后形成的围边结构自然提升了构件整体的抗扭刚度，不需要额外增设加强筋就能满足常规模块承载的形变要求。构件的底板为主要承载面，平面度公差控制在0.1mm以内，

　　保证安装在上面的电路板不会因为支撑面不平出现焊盘应力开裂的问题，底板四周的向上弯折边一方面起到限位作用，防止安装的模块在设备运输振动过程中出现横向窜动，另一方面弯折边上预留的多个方形安装孔，分别对应模块侧部的固定卡扣、设备腔体内部的定位螺柱，组装时不需要额外调整对位，顺着弯折边的导向就能把模块推到预定安装位置，直接拧上紧固件即可完成装配，能大幅提升产线组装的作业效率。两侧延伸出的带孔折边是整个支架和设备主腔体的连接部位，孔位的位置度公差严格控制在0.05mm范围内，保证支架装入腔体后和周边的屏蔽罩、接口面板的间隙均匀，不会出现装配干涉问题。在安装边界设计上，整个支架的外形尺寸完全适配对应通讯设备的内部安装腔净空，

　　折边的高度刚好和上层安装板的下表面预留0.2mm的安全间隙，避免组装时出现硬顶刮擦的问题，所有外露的板材边缘都做了压毛边处理，防止组装过程中划伤操作人员、或是刮破内部连接线缆的绝缘层。这类钣金支架的设计需要充分考虑板材的折弯回弹特性，在建模阶段就提前预留好回弹补偿量，保证折弯后所有安装孔的同轴度、边的垂直度都满足装配要求，同时在不影响结构强度的前提下，在非承载的折边位置开设减重方孔，既可以降低构件整体重量，也能为内部线缆的走线提供穿设空间，让设备内部的布线更加规整，避免线缆挤压在模块下方影响散热。实际应用中，这类支架还要适配设备的振动工况要求，所有的安装孔位周边都做了微凸的压印处理，增加紧固件连接时的接触摩擦力，防止设备在运输、长期运行过程中出现紧固件松动的问题，同时底板表面的平整区域可以根据需求粘贴导电泡棉，和安装的金属模块形成连续的导电通路，提升设备整体的电磁屏蔽性能，避免内部信号出现串扰问题。
