通讯设备用异形铰接连接支架结构设计

项目分类:通讯工具类 发布时间:2022-06-28 ID:661136
  • 通讯设备用异形铰接连接支架结构设计
  • 通讯设备用异形铰接连接支架结构设计

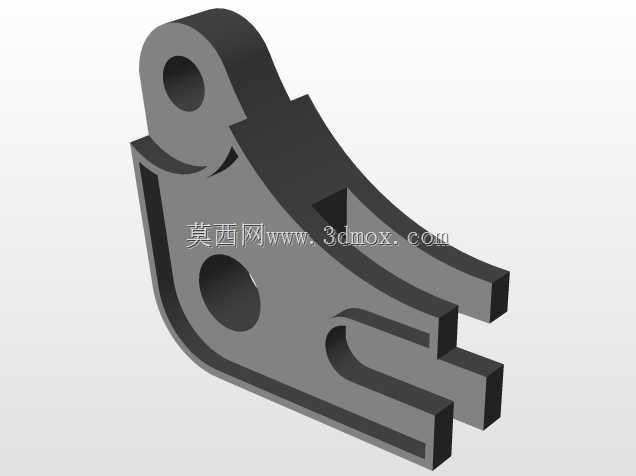

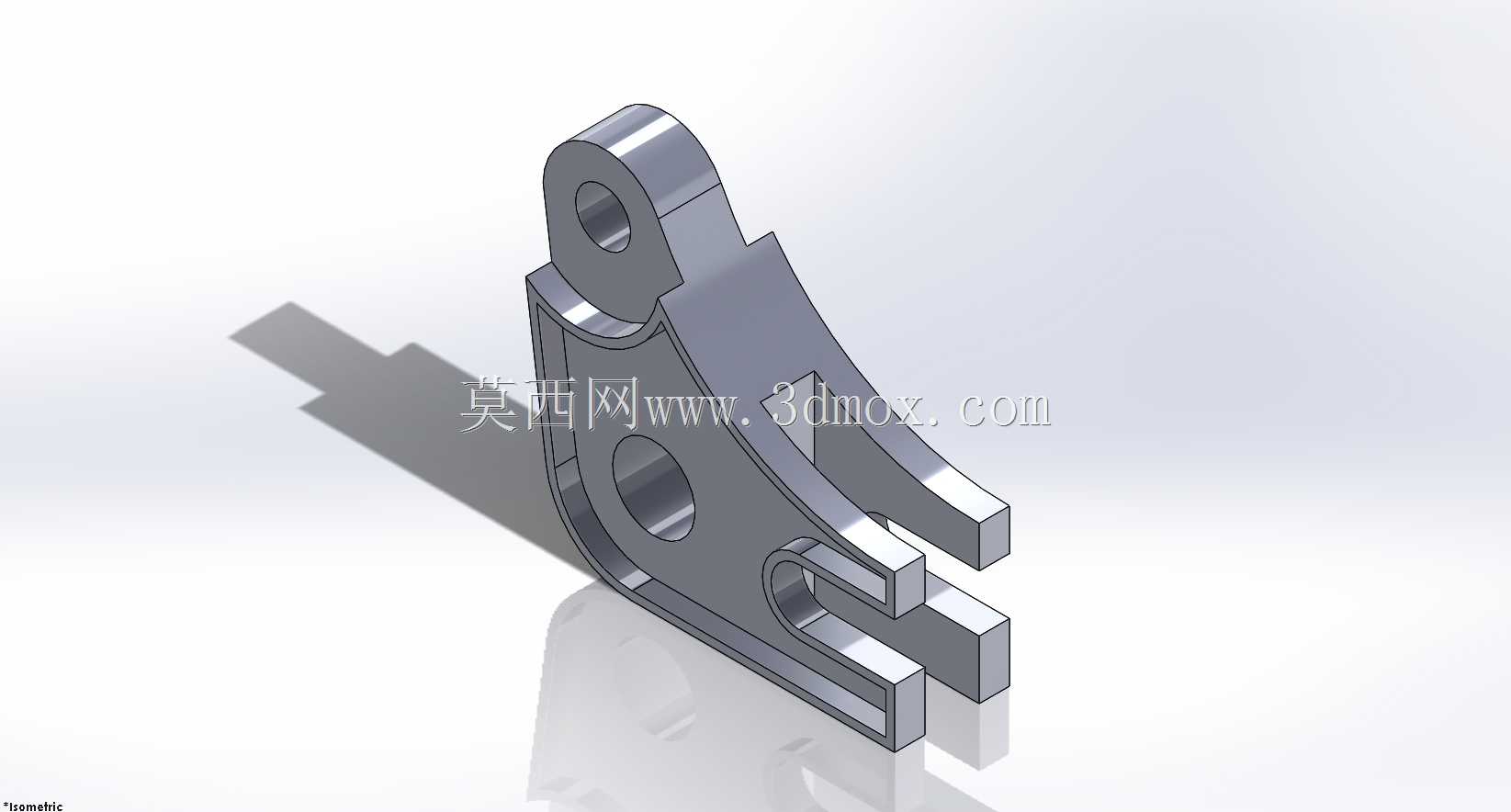

  这款异形铰接连接支架,主要应用在通讯终端设备的内部铰接传动环节,常见于折叠式通讯手持设备、便携通讯中继模块的开合结构中,承担着相邻功能组件的连接、转动限位以及载荷传递的作用。从结构细节来看,支架主体采用一体化弯折成型的结构设计,上部设置的同轴铰接孔用于穿装铰接销轴,和设备上盖端的固定耳片形成转动副,孔位周边做了加厚翻边处理,能够提升销轴配合面的接触面积,避免长期反复转动后出现孔位磨损失圆的问题,保证铰接转动的同轴度长期稳定。支架中部的镂空区域并非减重设计,而是为通讯设备内部的柔性排线预留走线空间,折叠开合过程中排线可以顺着镂空区域自然弯折,不会被支架棱边刮蹭绝缘层,同时镂空结构也能减少支架开合过程中的风阻与自身惯量,

  让开合动作更顺滑。下部的分叉式卡接结构,是和设备底座端的定位卡槽配合的,两个平行的卡爪内侧设置有半圆形定位凹槽,卡装到位后可以和底座上的凸台形成卡紧限位,不需要额外加装紧固件就能实现支架下端的固定,装配时直接对准卡槽推入即可完成预装,大幅提升通讯设备总装环节的装配效率。设计过程中,首先要匹配通讯设备的开合角度要求,支架上部铰接孔的中心到下端卡接面的垂直距离,直接决定了设备上盖的最大开合角度,建模时需要反复模拟转动轨迹,避免支架在最大开合角度时和设备内部的电池、主板等元器件发生运动干涉,同时还要在转动极限位置预留0.3mm的安全间隙,吸收注塑件成型后的尺寸公差以及长期使用后的磨损量。支架的壁厚设计遵循等强度原则,

  铰接受力区域壁厚设置为1.8mm,非受力的连接臂区域壁厚逐步过渡到1.2mm,既保证了整体结构的抗扭强度,在设备跌落冲击时不会出现支架断裂的问题,又能尽可能控制零件重量,符合便携通讯设备的轻量化设计要求。安装边界方面,支架整体的最大外轮廓尺寸控制在32mm×18mm×12mm以内,完全适配便携通讯设备内部狭窄的安装空间,铰接孔的直径设计为3mm,适配行业通用的标准微型铰接销轴,下端卡爪的间距为4.2mm,和底座卡槽的配合公差采用H7/g6的间隙配合,既保证卡装后不会出现松旷晃动,又能让装配过程顺畅无卡滞。支架的所有外露棱边都做了R0.2mm的圆角处理,一方面是避免装配过程中锋利棱边划伤操作人员或者设备内部的柔性线路,

  另一方面也能减少零件冲压成型过程中的应力集中,提升零件的抗疲劳强度,在经过上万次开合折叠测试后,不会出现应力开裂的问题。另外,支架侧面设置的半圆形凸台,是和设备壳体上的阻尼片配合的结构,转动过程中凸台和阻尼片之间产生恒定的摩擦力,让设备上盖可以停留在任意开合角度,提升用户的使用体验,凸台的高度经过反复调校,保证阻尼力控制在用户单指开合的舒适力度区间,不会出现过松自动合盖或者过紧难以掰开的问题。
