带散热槽斜置安装钣金支撑固定件

　　这款钣金支撑固定件，主要应用在通讯机柜内部、小型工控设备舱内的板卡承托、模块侧装场景，也可作为小型电子设备外置安装的转接支撑构件，解决狭小舱室内斜向布置元器件的固定与散热双重需求。日常在做通讯基站室内单元、工业控制终端的结构排布时，经常会遇到部分功能模块无法直接贴合舱壁平面安装，需要预留一定倾斜角度来适配接线走向、避让周边走线槽或者其他元器件的情况，同时这类模块本身工作时会产生持续热量，若支撑件完全封闭贴合模块外壳，会导致热量淤积，影响模块长期运行稳定性，这款构件就是针对这类实际工况做的定向设计。

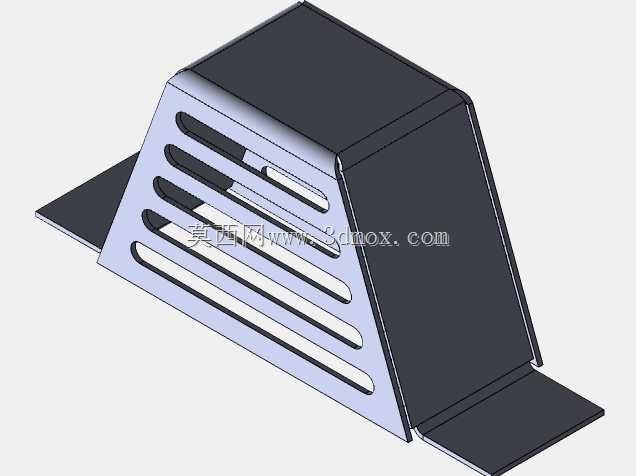

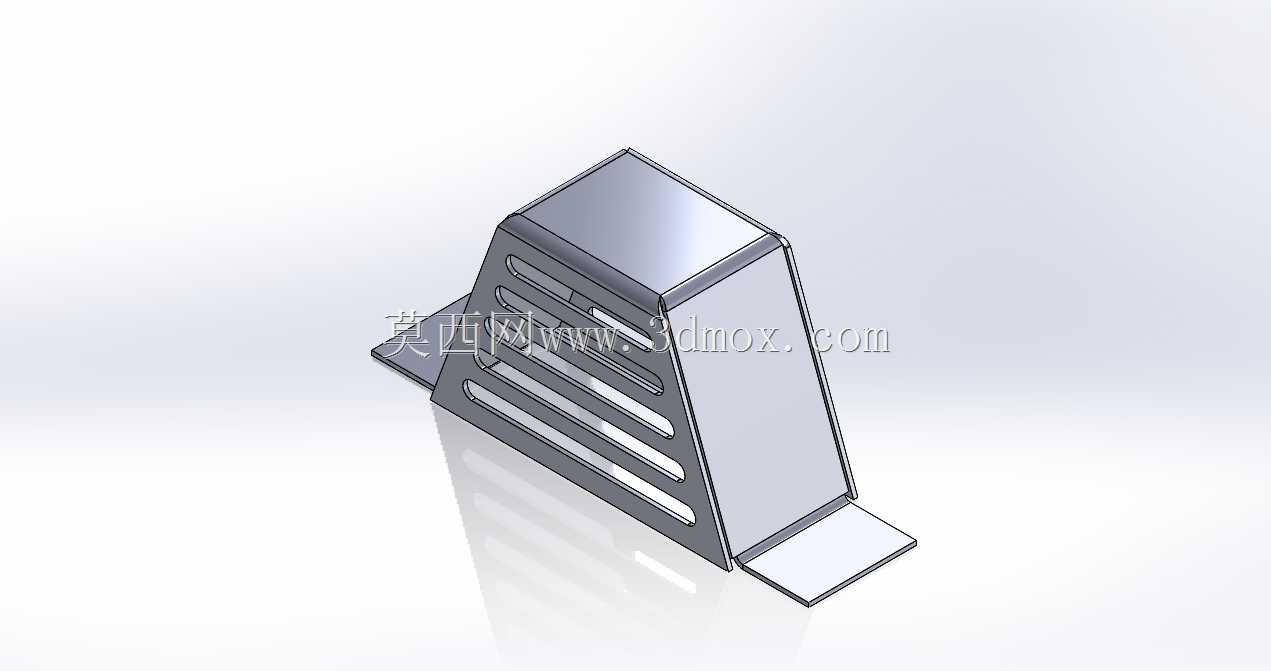

　　从结构设计逻辑来看，构件整体采用单块钣金折弯成型，没有额外的焊接拼接工序，能有效控制加工成本与批量生产的尺寸一致性。主体支撑面做了120度左右的斜向折弯，上下两端分别延伸出平直的安装耳板，耳板上预留了安装孔位，可直接通过螺栓与舱体内壁、设备安装基面或者被支撑的模块壳体锁附固定，不需要额外设计转接件，安装边界控制得非常紧凑，上下安装耳板的外沿间距控制在120mm以内，主体支撑面的宽度为65mm，在狭小的设备舱内不会占用过多排布空间，适配多数小型通讯模块、工控板卡的安装尺寸需求。

　　支撑斜面上均匀开设了五条长条形通槽，这部分结构并非单纯的减重设计，核心作用是形成对流散热通道，当被支撑的模块工作发热时，空气可以通过通槽在构件两侧形成自然对流，带走模块壳体与支撑件接触区域的积热，避免局部温度过高；同时长槽结构也能降低钣金件折弯时的内应力，减少大角度折弯处的回弹变形，保证批量生产时支撑角度的一致性，不需要额外做整形工序。构件的折弯棱边都做了小圆角处理，避免安装过程中划伤操作人员手部、划破设备线缆绝缘层，所有外露的板材边缘都做了去毛刺处理，符合通讯设备内部结构件的安全规范要求。

　　在安装适配性上，两端的平直耳板与安装基面完全贴合，锁附后不会出现翘边、虚位的情况，斜向支撑面的平面度控制在0.2mm以内，能与被支撑模块的壳体完全贴合，保证支撑受力均匀，不会出现局部应力集中导致模块壳体变形的问题。板材厚度选用1.5mm的冷轧钢板，兼顾结构强度与轻量化需求，在承受2kg以内的模块重量时，支撑面的形变量不超过0.1mm，完全满足通讯类、小型工控类元器件的承托需求。实际排布安装时，这款构件可以根据舱室空间选择正装或者反装，调整斜向支撑的朝向，适配不同的接线方向与避让需求，不需要重新开模定制，能大幅缩短设备结构设计的周期，减少非标定制件的种类，降低后续生产装配的物料管理成本。

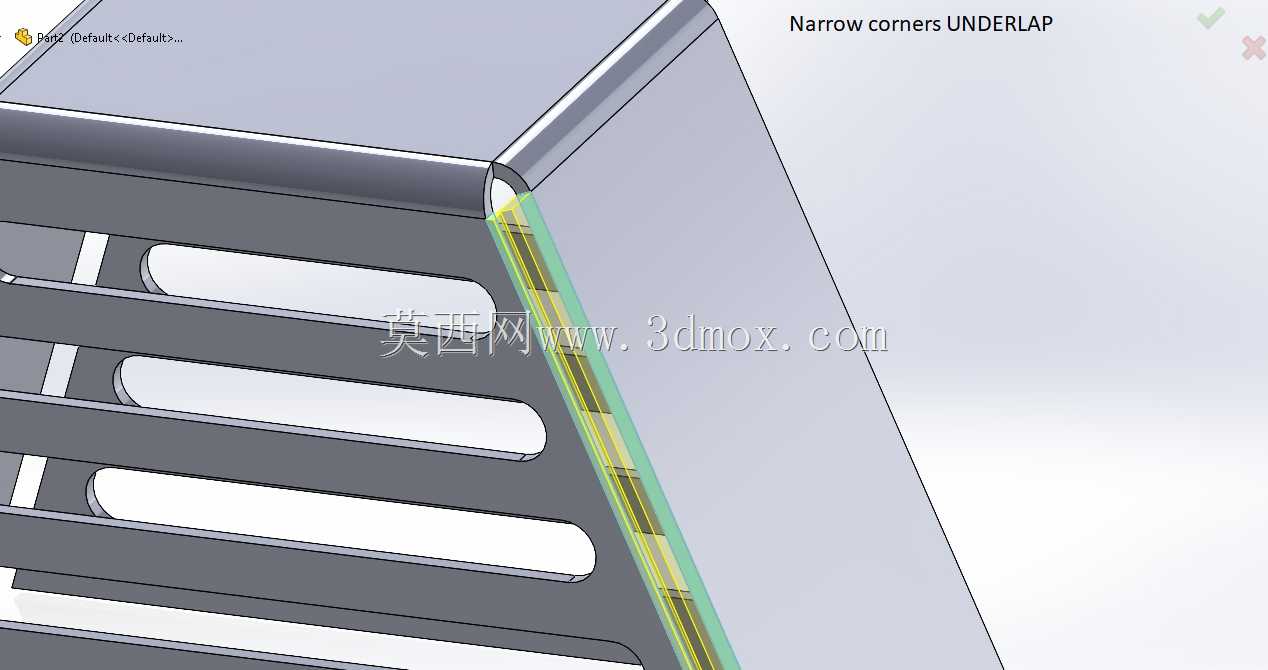

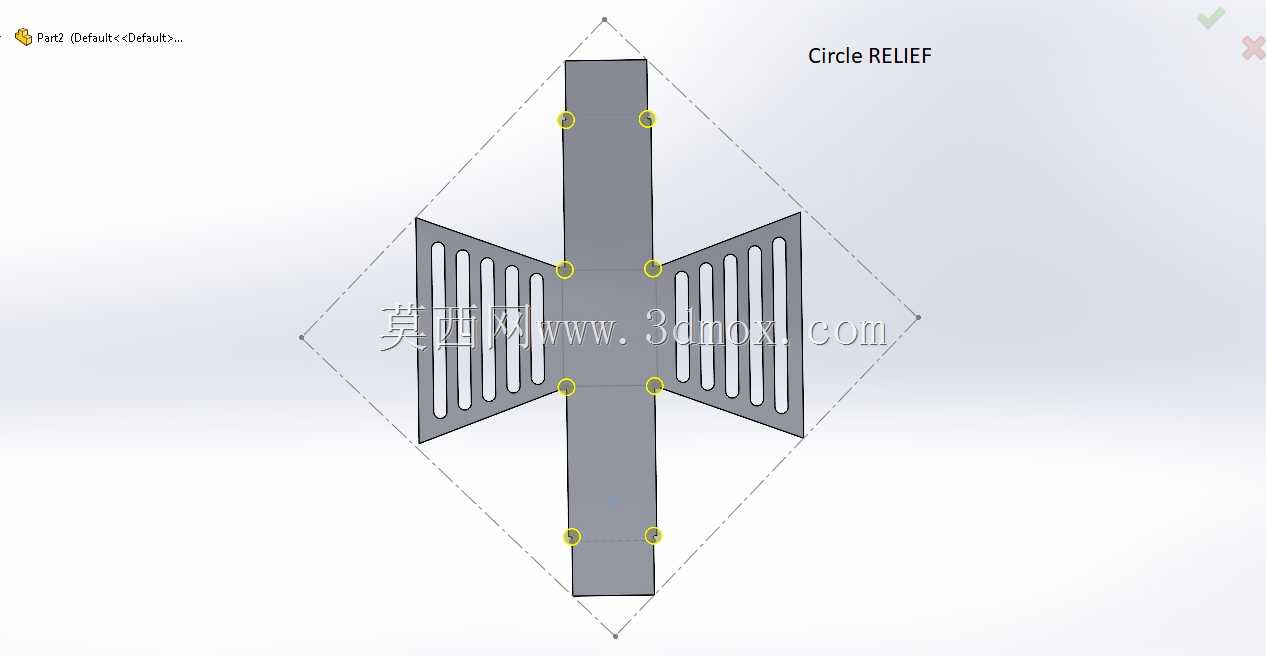

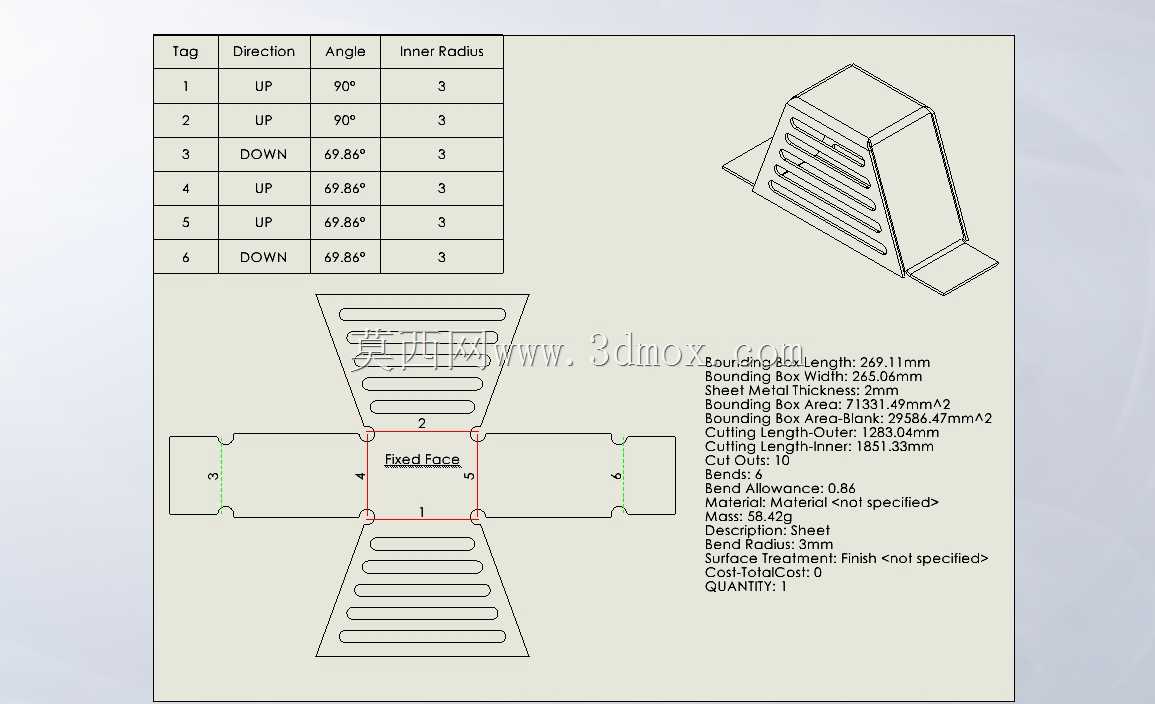

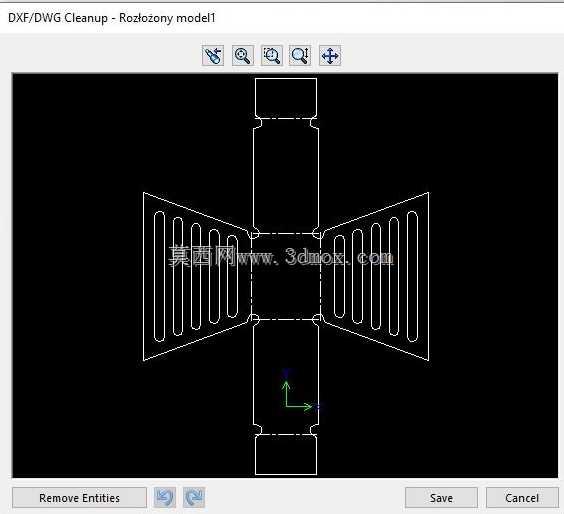

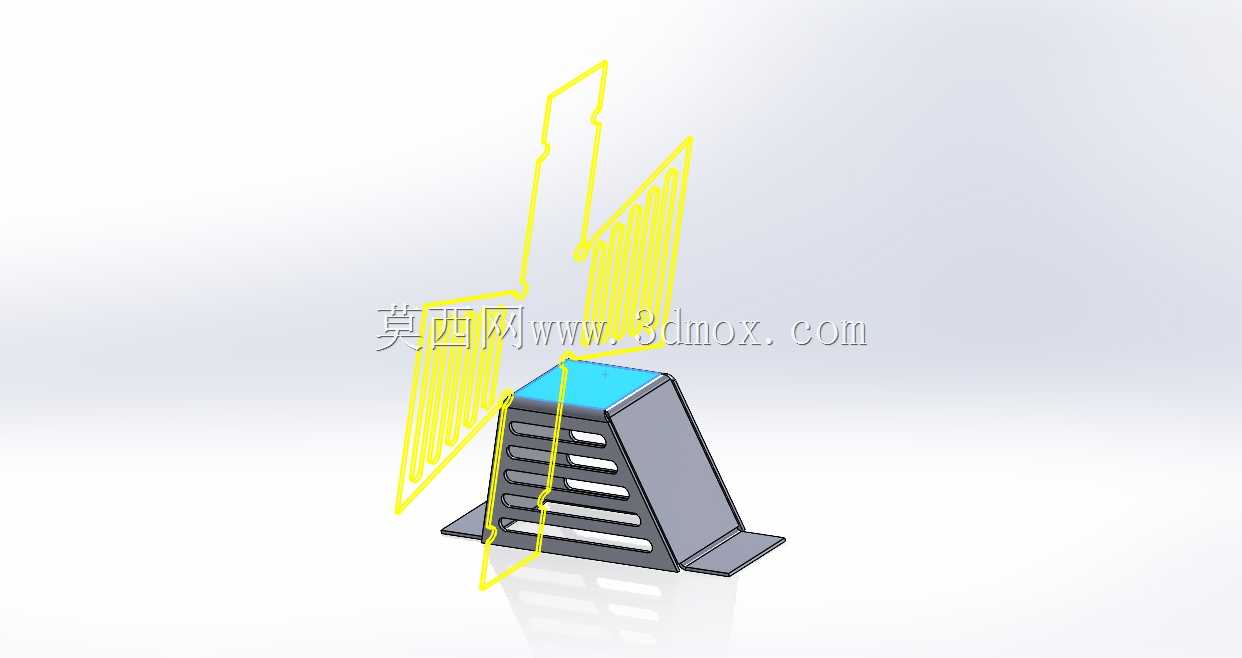

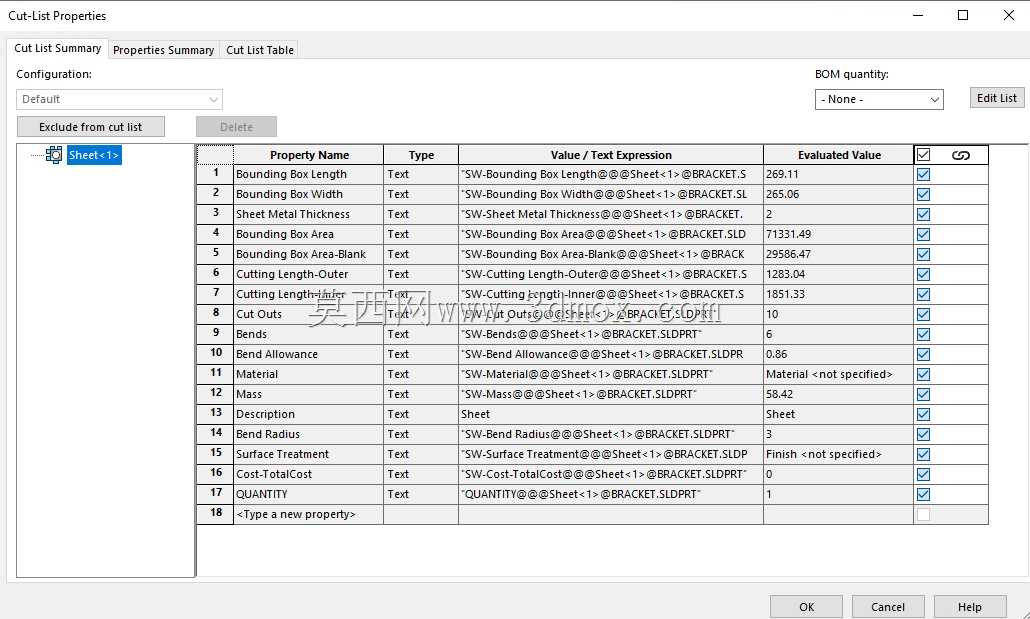

　　这类钣金支撑件在做三维建模时，需要重点关注折弯系数的设置，保证折弯后安装孔位的同轴度与支撑角度的准确性，通槽的开设位置要避开折弯应力集中区域，避免折弯时出现槽口撕裂的问题，同时要预留足够的安装操作空间，保证螺栓锁附时工具可以顺利到达安装位，不会与周边结构产生干涉。在实际项目应用中，这款构件已经在多款室内通讯终端、小型工控采集设备上批量使用，长期运行过程中没有出现支撑变形、散热不良导致的模块故障，安装效率相比之前采用的拼接式支架提升了近40%，整体物料成本也有明显下降。
