弧形带孔钣金安装防护构件

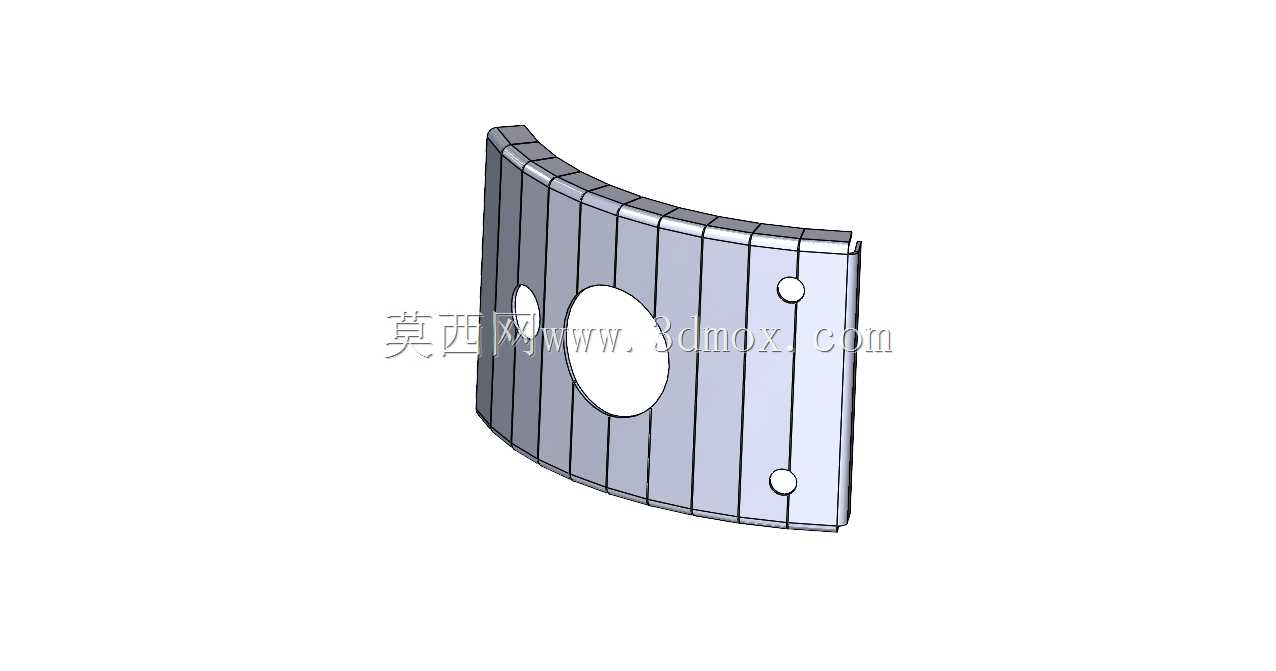

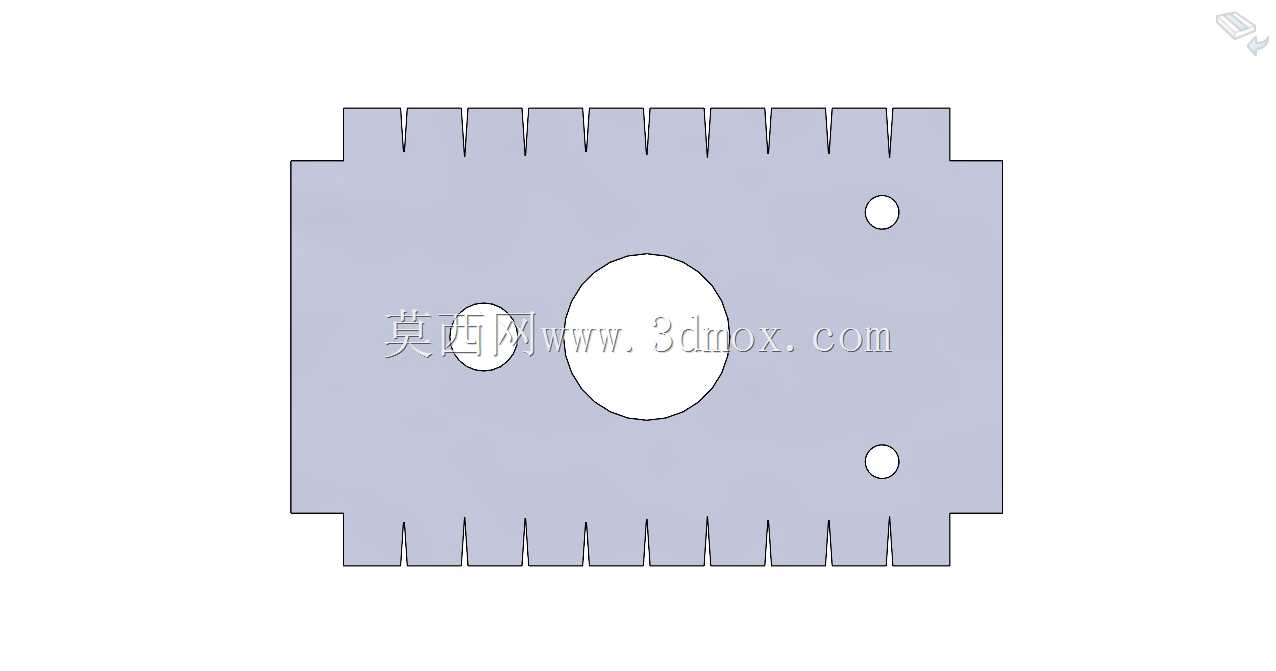

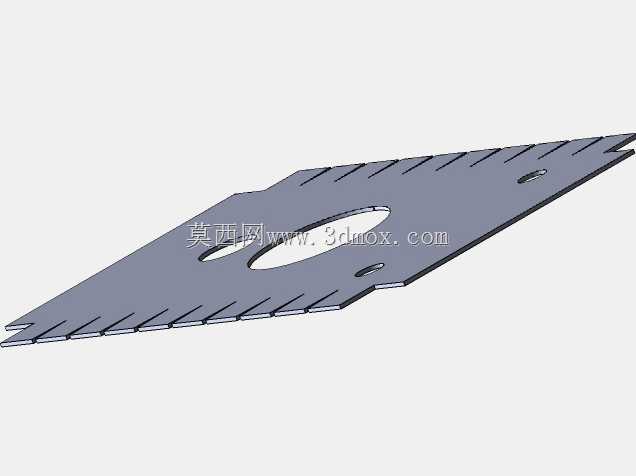

　　这款弧形钣金构件在通讯设备外围防护、小型机电设备弧形外罩安装场景中有着较高的适配性，日常多被用作设备弧形面的封板、线缆过线防护板或是内部元器件的安装定位板，能够贴合圆柱类、弧面类设备的外轮廓安装，避免直角封板无法贴合弧面产生的装配间隙问题。从结构设计来看，构件整体采用等厚钣金折弯成型，弧面曲率根据适配设备的外圆半径做了匹配设计，折弯过程中预留了均匀的回弹补偿量，避免成型后弧面尺寸偏差导致装配时出现翘边、贴合不严的问题。板面开设的三个孔洞功能各有区分，中部大直径圆孔为主要过线通道，可容纳多束通讯线缆或是设备管路穿过，孔边做了去毛刺翻边处理，避免穿线时割破线缆外层绝缘皮；侧边两个小圆孔为定位安装孔，孔位公差按照IT12级精度控制，

　　安装时可通过螺栓直接将构件固定在设备的对应安装座上，无需额外制作定位工装，装配效率更高；大孔旁的小圆孔为辅助走线孔，可用于单根细线缆或是接地引线的穿出，也可作为辅助定位孔使用，适配不同的安装需求。构件表面的竖向压筋是设计中兼顾强度与轻量化的处理，在不增加钣金板材厚度的前提下，通过压筋提升弧面方向的结构刚度，避免构件受外力挤压时出现凹陷变形，同时压筋沿弧面母线方向均匀分布，也能在折弯成型时起到辅助定位的作用，减少折弯过程中的板材偏移问题。从安装边界来看，构件的弧长方向两端做了平直切边处理，切边平面与安装基准面平行，装配时可直接贴合设备的安装止口，两端的安装孔中心距与设备安装座的孔位完全匹配，安装后构件与设备弧面之间的间隙均匀控制在0.

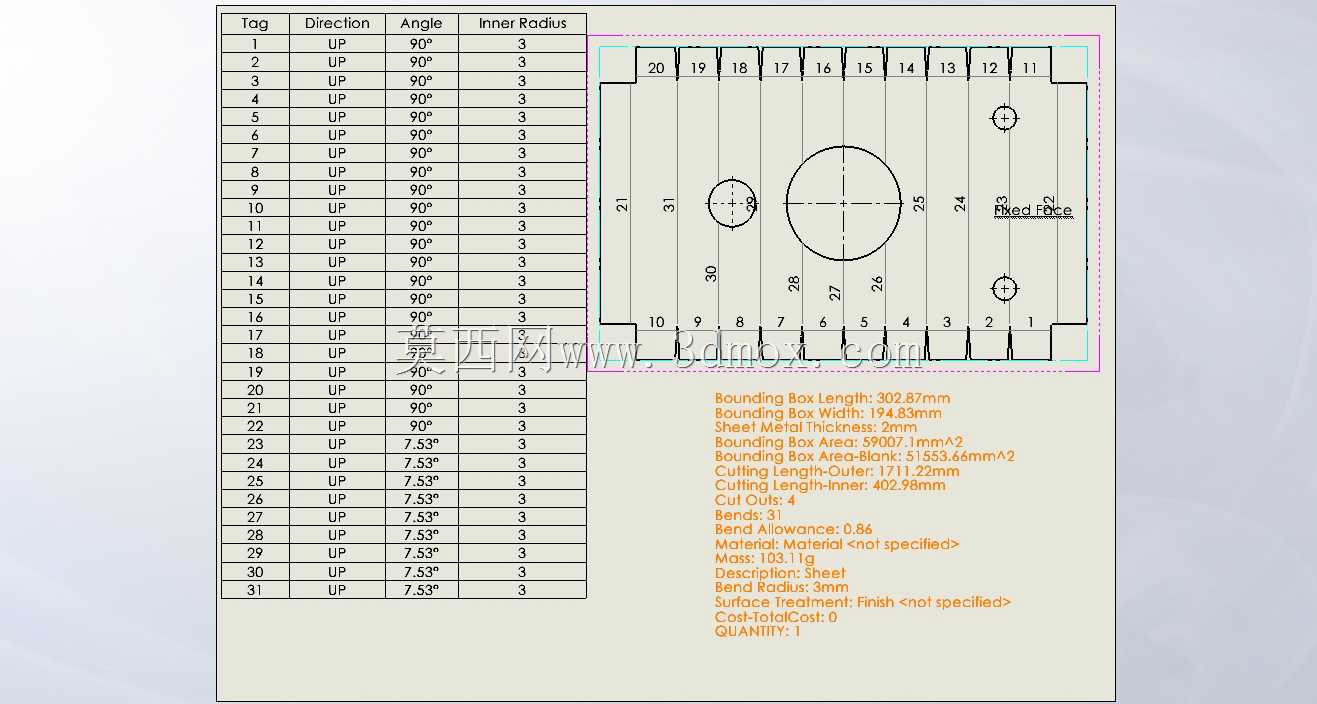

　　2mm以内，既不会因为间隙过大导致灰尘、水汽进入设备内部，也不会因为间隙过小导致装配时出现干涉。构件的折弯半径根据板材厚度做了匹配，避免折弯半径过小导致板材外侧出现拉裂问题，同时折弯内侧的圆角处理也能避免安装时划伤操作人员。在实际应用中，这类弧形钣金件常被用在通讯基站的弧形天线外罩、小型圆柱型工控设备的侧封板、手持类通讯设备的内部支撑钣金上，相比平面钣金封板，弧形结构的抗冲击性能更好，受外力碰撞时能够通过弧面分散应力，减少构件变形的概率。设计过程中还考虑了钣金加工的工艺性，所有孔位均避开了折弯线位置，避免折弯时孔位出现拉延变形，所有边角均做了R0.5的圆角处理，没有尖锐棱角，符合机电设备的安全设计要求。构件的板材选用常规冷轧钢板即可满足使用需求，若应用在户外潮湿场景，也可替换为镀锌板或是不锈钢板材，结构无需做额外调整，通用性较强。
