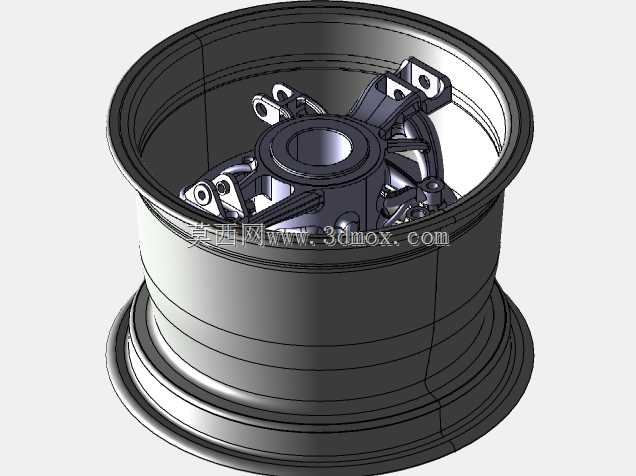

拓扑优化增材制造赛车前悬架立柱结构

　　在大学生方程式赛车的底盘开发环节，前悬架立柱作为连接轮端、悬架摆臂、转向拉杆与制动系统的核心承载构件，其性能直接决定整车的操控响应极限与簧下质量表现。传统铣削加工的立柱往往受限于制造工艺约束，只能采用规则块体拼接的结构形式，很多非承载区域的材料无法有效去除，不仅推高了簧下质量，还容易在应力集中区域出现冗余材料堆积、高载荷区域材料分布不足的矛盾。这款采用拓扑优化思路设计的前悬架立柱，完全围绕增材制造的工艺特性展开结构迭代，打破了传统减材制造的几何约束限制。从实际装车的工况边界来看，该立柱需要同时承受多向载荷传递：制动工况下的纵向制动力矩、过弯时的侧向附着力、颠簸路面的垂向冲击载荷，以及转向过程中拉杆输入的交变载荷，

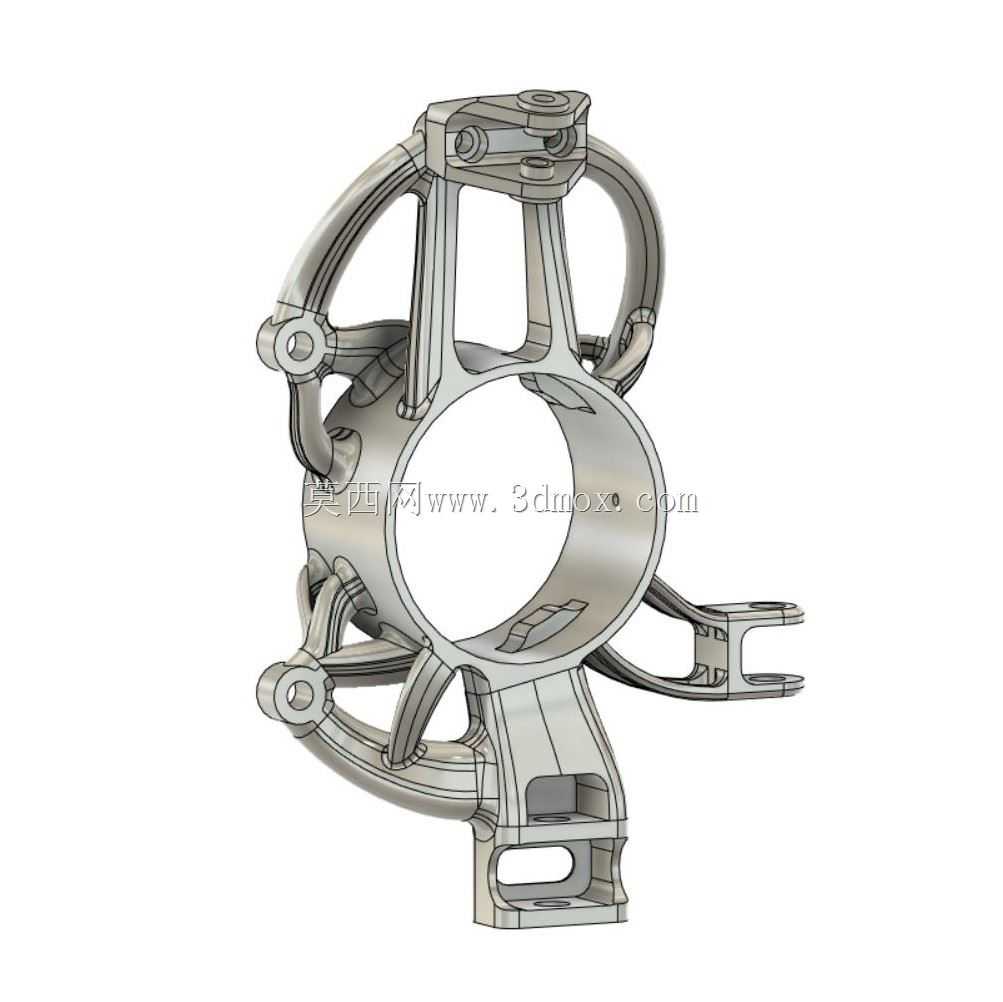

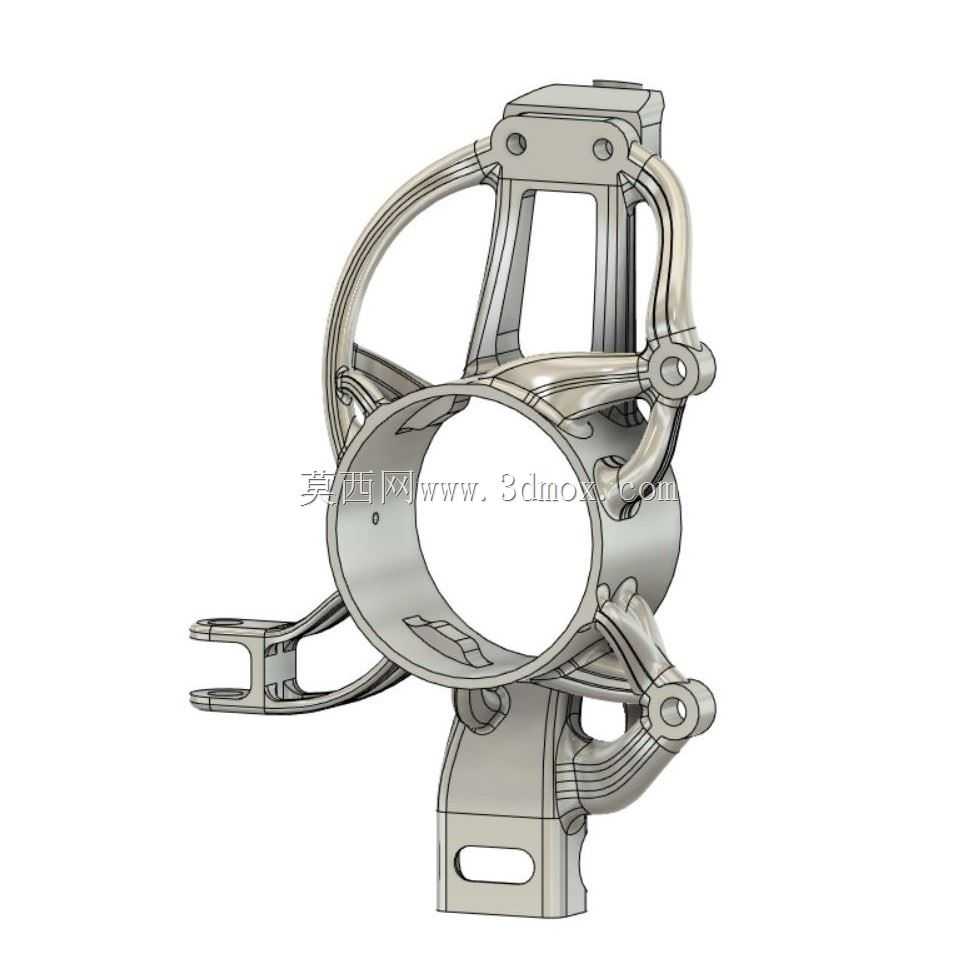

　　所有载荷的交汇点都集中在轮毂轴承安装的中心腔体区域。设计过程中首先锁定了核心安装边界：中心腔体为轮毂轴承的配合安装位，尺寸完全匹配选定的标准轴承外圈配合公差，保证轴承压装后的同轴度与支撑刚度；周边分布的多个铰接点分别对应上摆臂、下摆臂、转向拉杆、制动卡钳的安装接口，所有接口的孔位坐标、安装面平面度都严格遵循悬架硬点设计参数，确保装车后前轮定位参数符合设计预期，不会出现干涉或者运动轨迹偏差。拓扑优化的迭代过程以各工况下的应力云图为依据，将非承载区域的材料逐步去除，最终形成类似生物骨骼的仿生桁架结构：主传力路径上的材料连续分布，保证载荷从轮端到各摆臂铰接点的传递路径顺滑无突变，避免应力集中；非传力区域则采用镂空的弧形筋条结构，

　　在保证整体刚度的前提下最大化去除冗余材料。和传统加工的同功能立柱相比，该结构实现了10%以上的减重幅度，同时部件刚度提升超过70%，有效降低了簧下质量，能够让轮胎更紧密地贴合路面起伏，提升整车的操控响应速度。增材制造的工艺特性让这种复杂的仿生结构得以实现，不需要额外的工装夹具，一次成型即可完成所有结构的制造，后续仅需要对安装配合面进行少量精加工就能满足装配精度要求。从结构细节来看，所有筋条的走向都顺着主应力方向布置，避免了横向载荷下的结构失稳；各铰接点的凸台部位做了局部加厚处理，保证螺栓连接的压紧强度，避免铰接点出现变形导致的悬架参数漂移；中心腔体的边缘做了圆弧过渡处理，减少应力集中带来的疲劳失效风险，

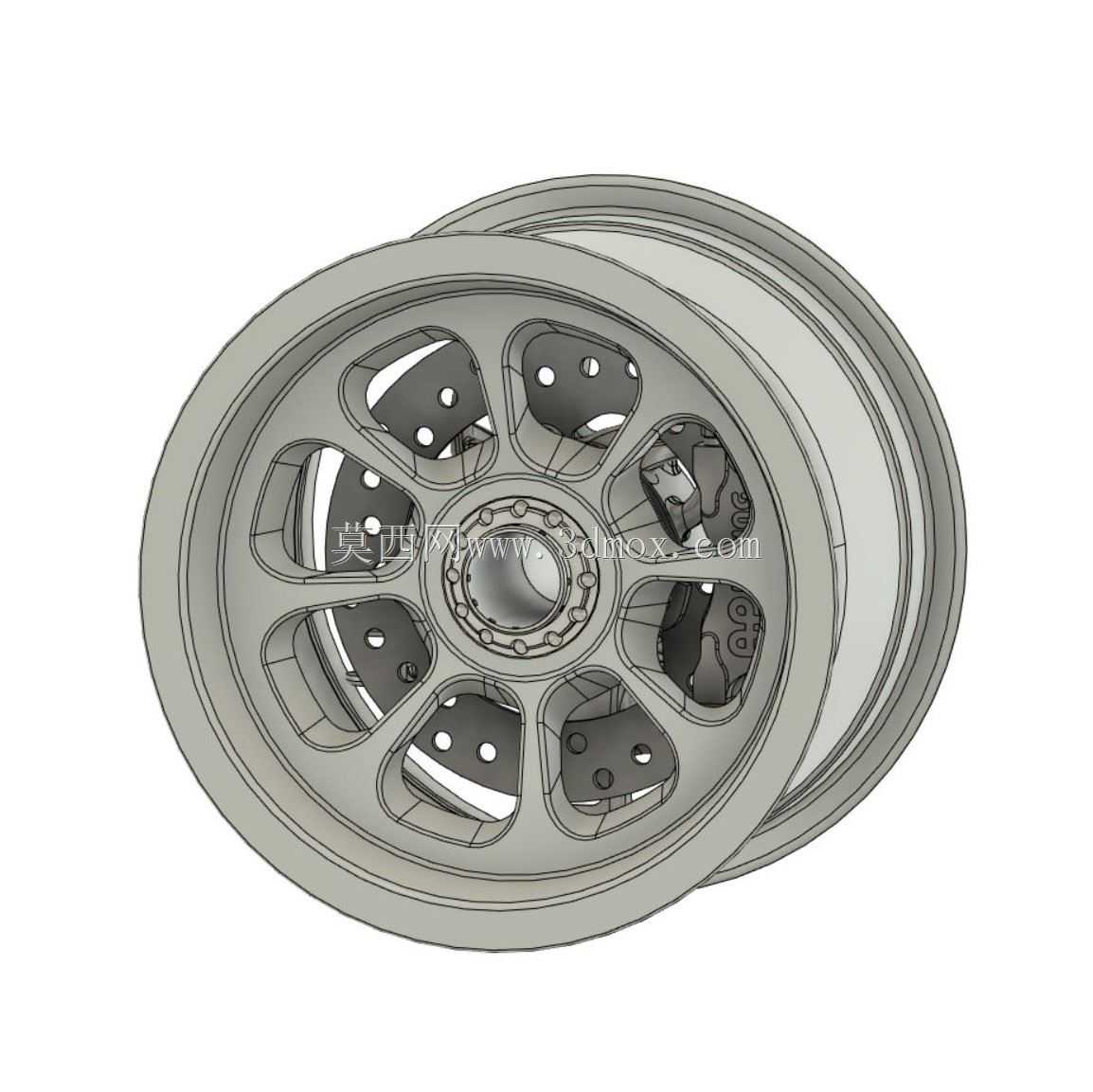

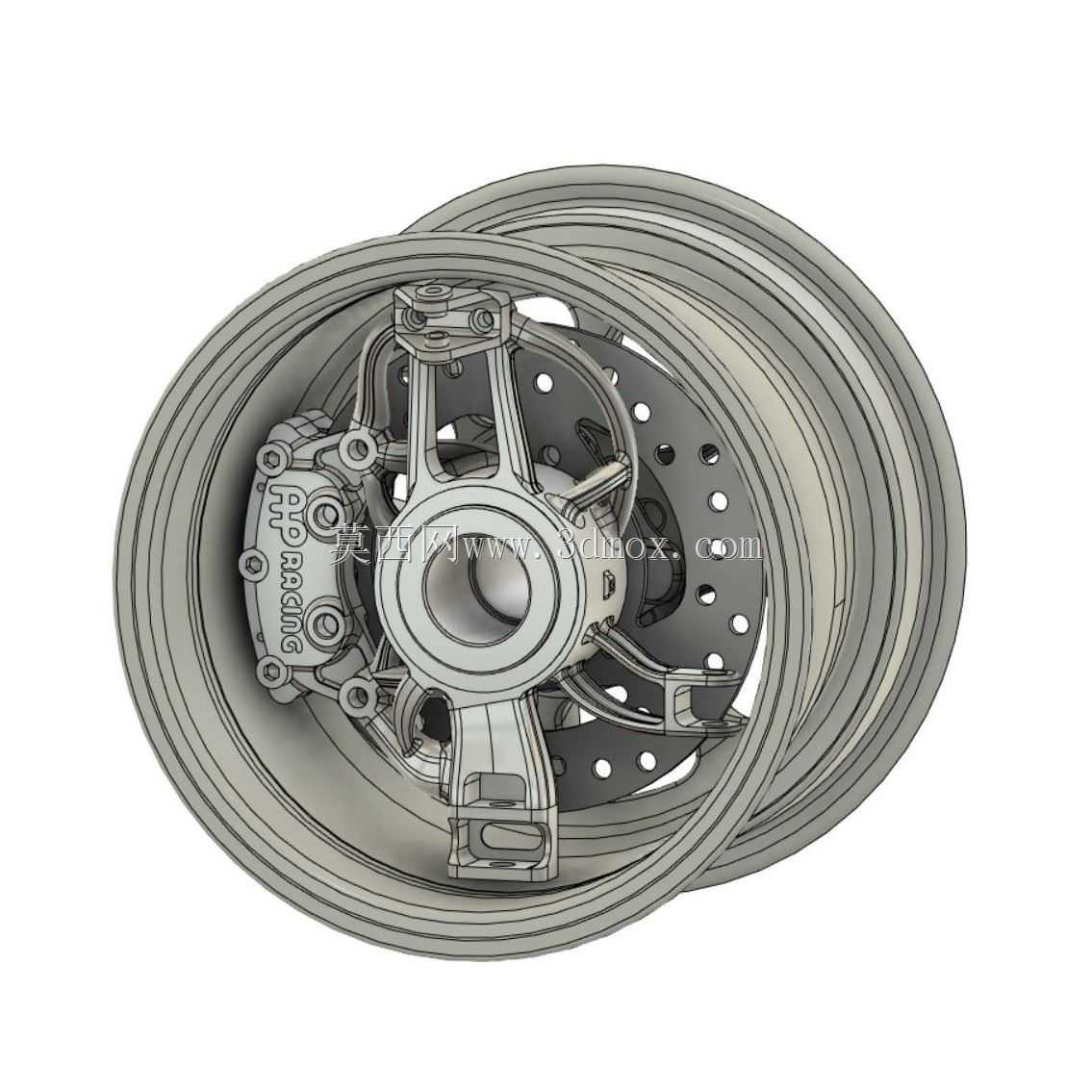

　　满足赛车赛事中高强度交变载荷下的使用寿命要求。在实际装配场景中，该立柱可以直接适配现有方程式赛车的悬架硬点布局，不需要对周边的摆臂、转向、制动部件做额外修改，即可实现簧下质量的降低与刚度提升，对于赛车的圈速提升有着直接的帮助。
