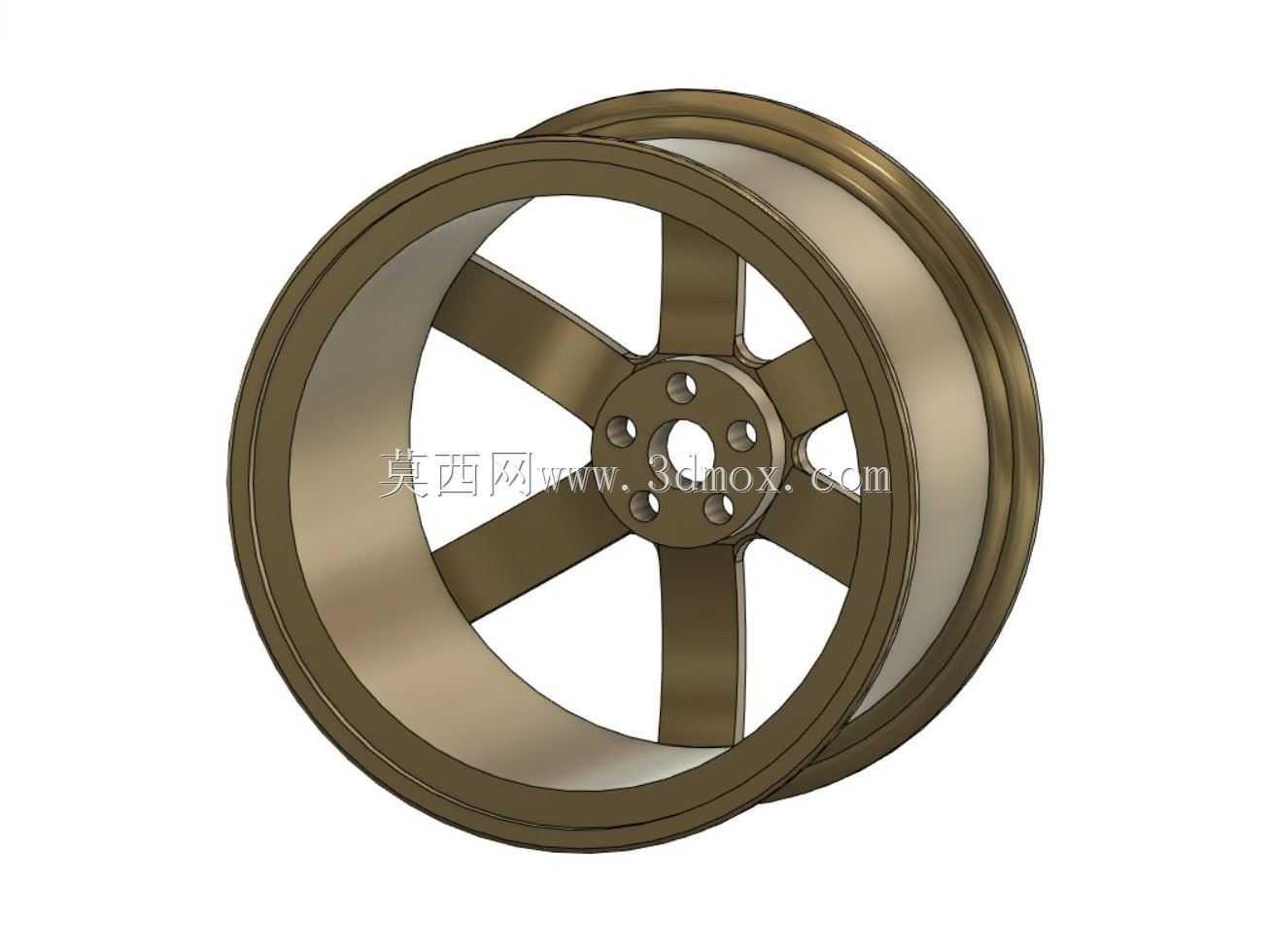

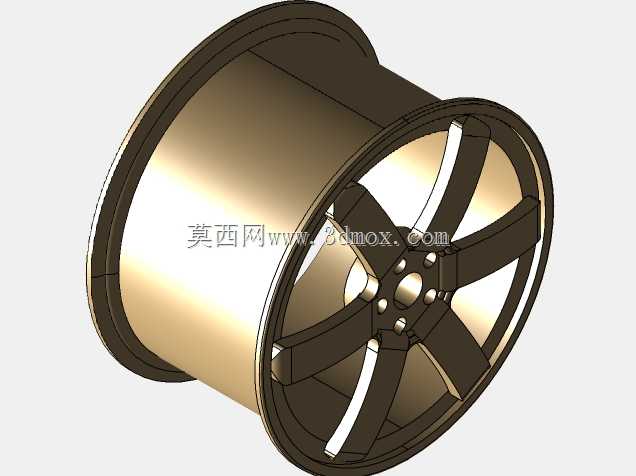

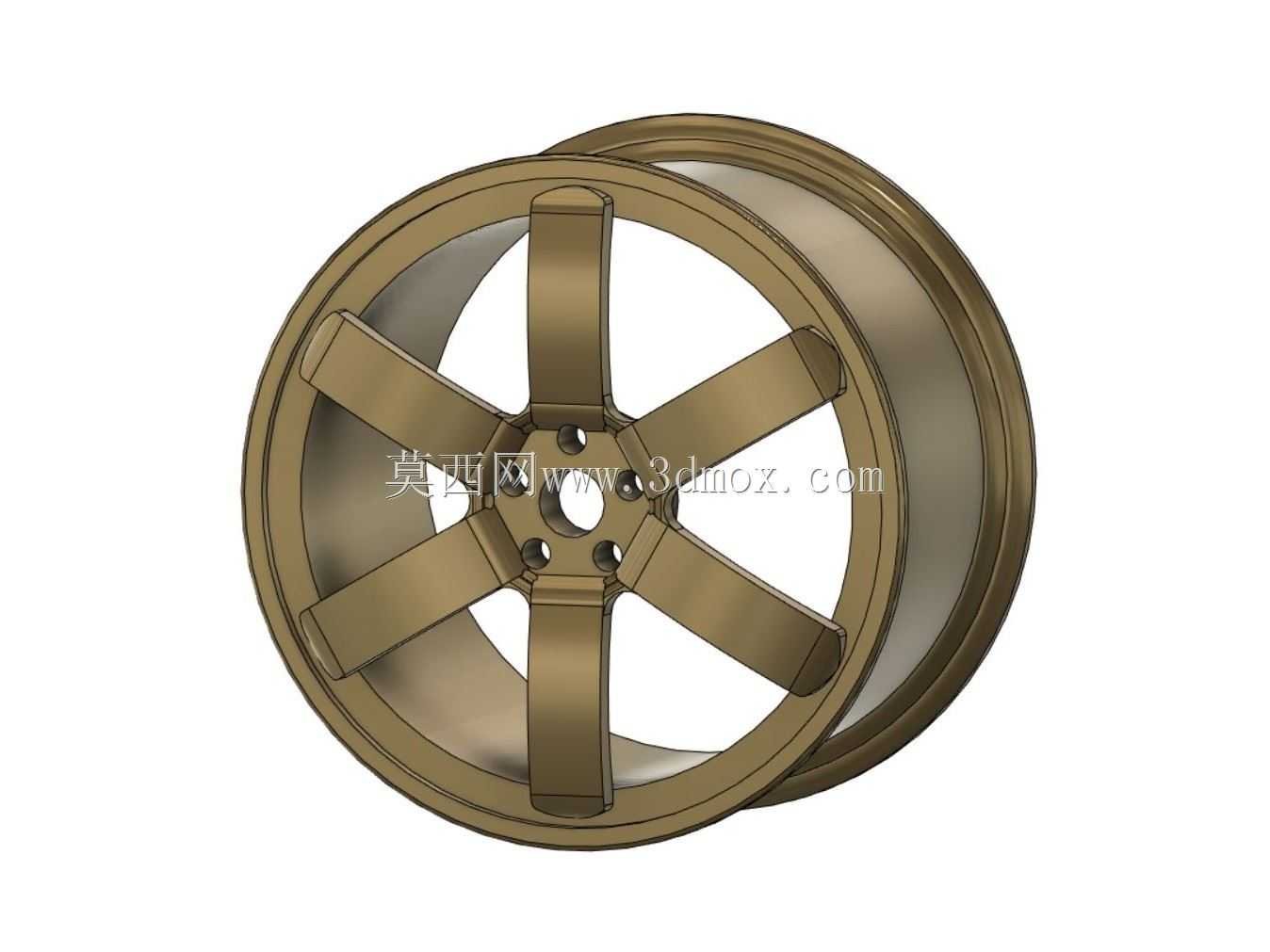

Rays TE37款六辐锻造铝合金轮毂复刻设计

　　这款复刻轮辋的设计原点，来自民用改装车领域对经典轻量化轮圈的结构还原需求，日常做零部件建模练习时，选这类成熟量产结构做逆向复刻，能快速摸透承载类旋转件的设计逻辑，比凭空画虚构结构更能贴合实际工程要求。先从安装边界说起，轮辋中心的定位孔直接匹配乘用车常规轮毂轴承轴头尺寸，周围五个螺栓孔的孔位节圆直径严格遵循主流家用性能车的安装规范，孔边做了锪平处理，保证轮毂螺栓安装后端面贴合无间隙，不会出现高速行驶时的轮圈抖动问题。轮辋的胎圈座位置严格匹配标准子午线轮胎的安装尺寸，轮缘高度按照常规乘用车轮胎的适配要求设计，既保证轮胎充气后胎圈能牢牢卡入轮辋槽内，不会在急加速、急变道时出现轮胎脱圈的风险，也预留了轮胎拆装时的操作空间，

　　不会因为轮缘过陡导致装胎时划伤胎侧橡胶。结构设计上，六根辐条采用了等宽变厚度的截面设计，靠近轮心安装盘的位置辐条厚度更大，顺着辐条延伸到轮辋外沿的方向厚度逐步收窄，这种变截面设计一方面是把材料集中在应力最大的安装盘连接位置，承受车辆起步、制动时传递过来的扭矩，以及过弯时的侧向载荷，另一方面能在保证整体结构强度的前提下，尽可能削减非必要的材料重量，降低簧下质量，提升车辆的悬挂响应速度。轮辋的轮心安装盘背面做了内凹的避让结构，避开刹车卡钳的安装空间，就算是搭配大尺寸多活塞刹车卡钳，也不会出现轮辋内壁蹭到卡钳的问题，这也是改装款轮辋设计时必须考虑的安装边界，很多新手建模时容易忽略这个避让空间，做出来的轮辋就算孔位对得上，

　　也会因为卡钳干涉没法装车。辐条和轮辋外圈的连接位置做了大圆角过渡，避免应力集中，毕竟轮辋属于高速旋转的安全件，要是连接位置存在锐角应力集中点，长期在交变载荷下很容易出现裂纹，引发安全隐患。轮辋的中心盖安装位预留了标准尺寸的卡槽，可以适配通用款的轮毂中心盖，不会出现中心盖装不上或者行驶中脱落的问题。从实际应用场景来看，这类六辐锻造轮辋主要面向民用性能车改装市场，相比同尺寸的铸造轮辋，锻造铝合金的材料晶粒更致密，同等强度下重量能降低三成左右，簧下质量的降低能直接提升车辆的加速性能、制动性能，还能减小悬挂系统的往复运动惯性，让减震器更快速地贴合路面起伏，提升轮胎的抓地表现。建模过程中，轮辋的轮辐曲面做了等壁厚处理，

　　保证后续如果要做仿真分析或者加工制造时，材料的壁厚均匀，不会出现局部过厚导致锻造时材料填充不均，或者局部过薄导致强度不足的问题。轮辋的气门嘴安装孔设置在两根辐条之间的轮辋凹坑位置，既不会被辐条挡住影响充气操作，也避免了气门嘴突出轮辋表面，在车辆行驶时被路边飞溅的石子打坏。整个轮辋的动平衡基准面严格按照旋转件的设计要求设置，保证后续实际生产出来的轮辋不需要做过多的动平衡配重块就能满足高速行驶的动平衡要求，减少因为动平衡不足导致的高速方向盘抖动问题。另外，轮辋的偏距设置也参考了常规前驱性能车的安装需求，轮距相比原厂轮辋有小幅加宽，提升车辆过弯时的侧向稳定性，同时又不会超出翼子板的边界，避免轮胎蹭到翼子板内衬或者轮眉。设计时还考虑了轮辋的空气动力学特性，平直的辐条表面在旋转时能更好地引导气流流过刹车系统，带走刹车卡钳和刹车盘工作时产生的热量，避免长时间激烈驾驶时刹车因为温度过高出现热衰减，提升制动系统的稳定性。
