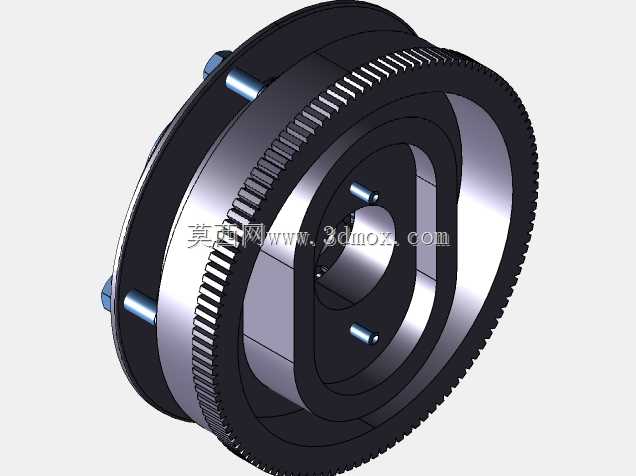

公路车辆手动变速器用单离合器结构

　　这套单离合器结构，核心适配公路乘用车辆的手动变速器传动链路，是发动机与变速器之间切断、传递动力的核心执行部件，日常工况下需要频繁承受起步、换挡过程中的扭矩冲击与滑磨热负荷，直接决定手动挡车型的换挡平顺性与传动可靠性。从实际装车场景来看，这类离合器总成安装在发动机飞轮与变速器输入轴之间的舱体空间内，设计阶段首先要匹配对应车型的发动机最大输出扭矩，预留1.2-1.5倍的扭矩储备系数，避免急加速、重载起步时出现离合器打滑烧蚀的问题。整套结构包含离合器片、压盘、轮毂、轴承、膜片弹簧以及配套的ISO级钢制紧固螺栓，所有部件的装配公差都经过匹配校核，不需要额外修改即可完成虚拟装配验证。

　　设计过程中优先考虑手动变速器的操作特性：膜片弹簧采用径向辐条式结构，相比传统螺旋弹簧压紧结构，轴向尺寸更紧凑，踏板操纵力更线性，高速旋转时弹簧压紧力的衰减幅度更小，能够适配公路车辆常用的1500-6000rpm发动机转速区间。压盘的摩擦面平面度公差控制在0.05mm以内，保证与离合器片摩擦面的充分接触，减少局部滑磨产生的热点，延长摩擦片使用寿命。离合器片的从动盘带有轴向缓冲阻尼结构，能够吸收传动系统的扭转振动，避免怠速、低速行驶时传动链路出现异响抖动。轮毂部分通过花键与变速器输入轴配合，花键采用渐开线齿形，定心精度高，承载能力强，能够保证动力传递过程中离合器片沿轴向顺畅滑动，不会出现卡滞导致的分离不彻底问题。

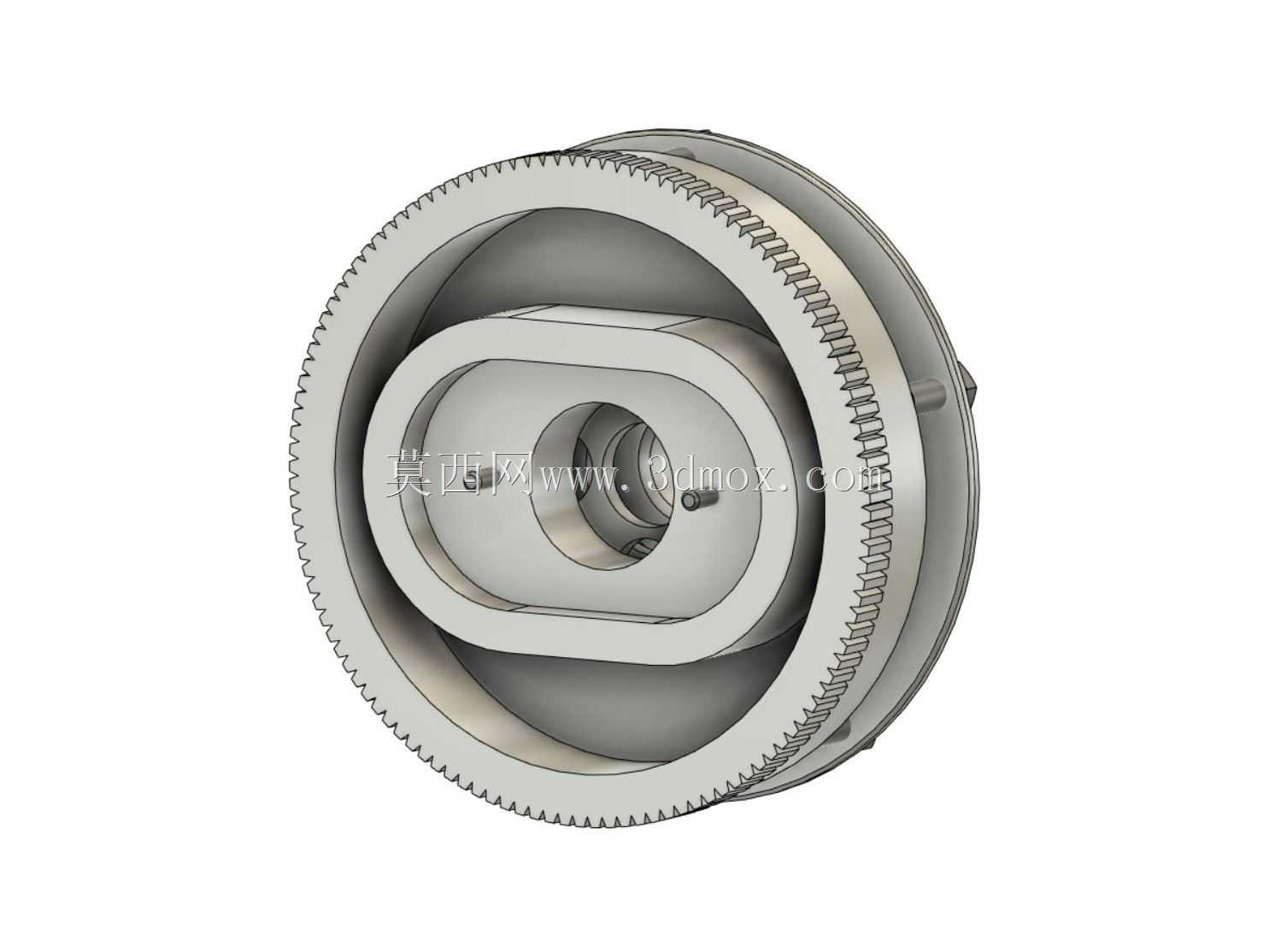

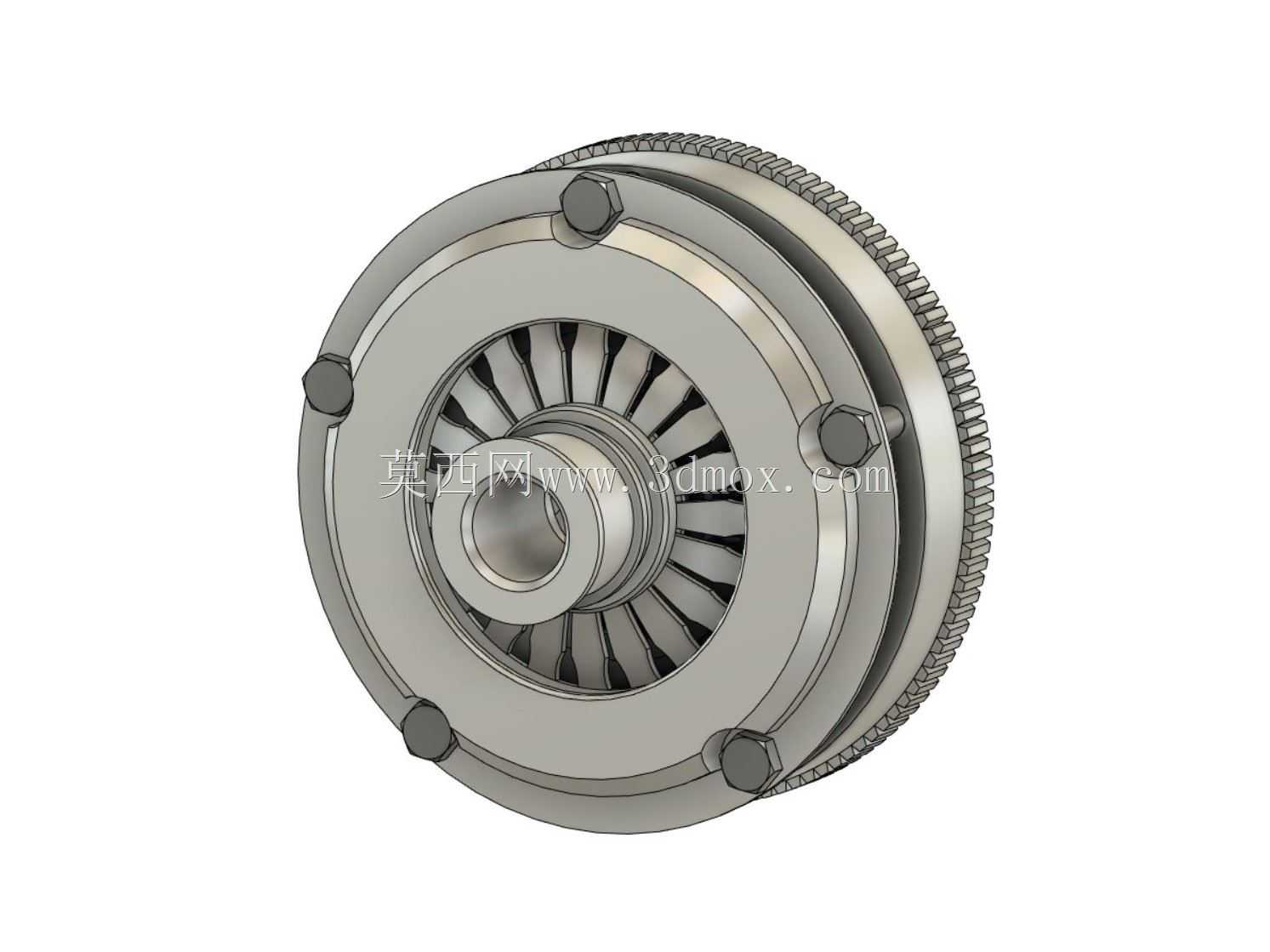

　　从安装边界来看，总成的径向最大尺寸匹配对应车型的飞轮壳内腔空间，外圈带有与起动机啮合的齿圈结构，齿圈的模数、齿数与起动机驱动齿轮参数完全匹配，不需要额外加装启动齿环。分离轴承与膜片弹簧分离指的接触位置经过优化，保证分离过程中膜片弹簧受力均匀，不会出现分离指偏磨导致的踏板抖动。所有紧固螺栓的拧紧力矩、拧紧顺序都有明确的装配要求，避免压盘安装后出现翘曲变形。这套结构在建模过程中完整还原了所有部件的细节特征，包括螺栓的六角头结构、膜片弹簧的分离指倒角、压盘的散热通风槽、离合器片的摩擦片沟槽纹理，能够直接用于传动系统的装配干涉检查、运动仿真验证，也可以作为离合器结构设计教学、手动变速器传动原理演示的参考模型，帮助设计人员理解离合器接合、分离过程中的部件运动关系，以及各零件在动力传递过程中的受力状态。实际工程应用中，这类结构的设计还要考虑摩擦片的磨损补偿，膜片弹簧的工作行程预留了足够的磨损余量，在摩擦片正常磨损范围内不需要手动调整离合器自由行程，降低车辆日常维护的工作量。分离轴承采用预润滑密封结构，全生命周期内不需要额外加注润滑脂，能够适应车辆底盘的复杂使用环境，避免泥水、灰尘进入轴承内部导致的卡滞异响。
