高转速赛车用V型六缸内燃机结构设计

　　这款V型六缸动力单元的设计初衷是面向场地赛车的动力改装与赛事应用场景，区别于民用量产机型的妥协式设计，整套结构从布局阶段就围绕高转速区间的功率输出特性做定向优化，没有沿用现有量产机型的逆向测绘路径，所有几何公差、配合间隙、结构加强位置都围绕赛事工况下的持续高负荷运转设定。从实际用途来看，该动力单元可适配入门级方程式赛车、场地拉力改装车的动力换装需求，也可作为高校车辆工程专业内燃机结构教学的具象化参考模型，帮助学习者理解V型夹角布局的动力传递路径与配气机构的运动逻辑。

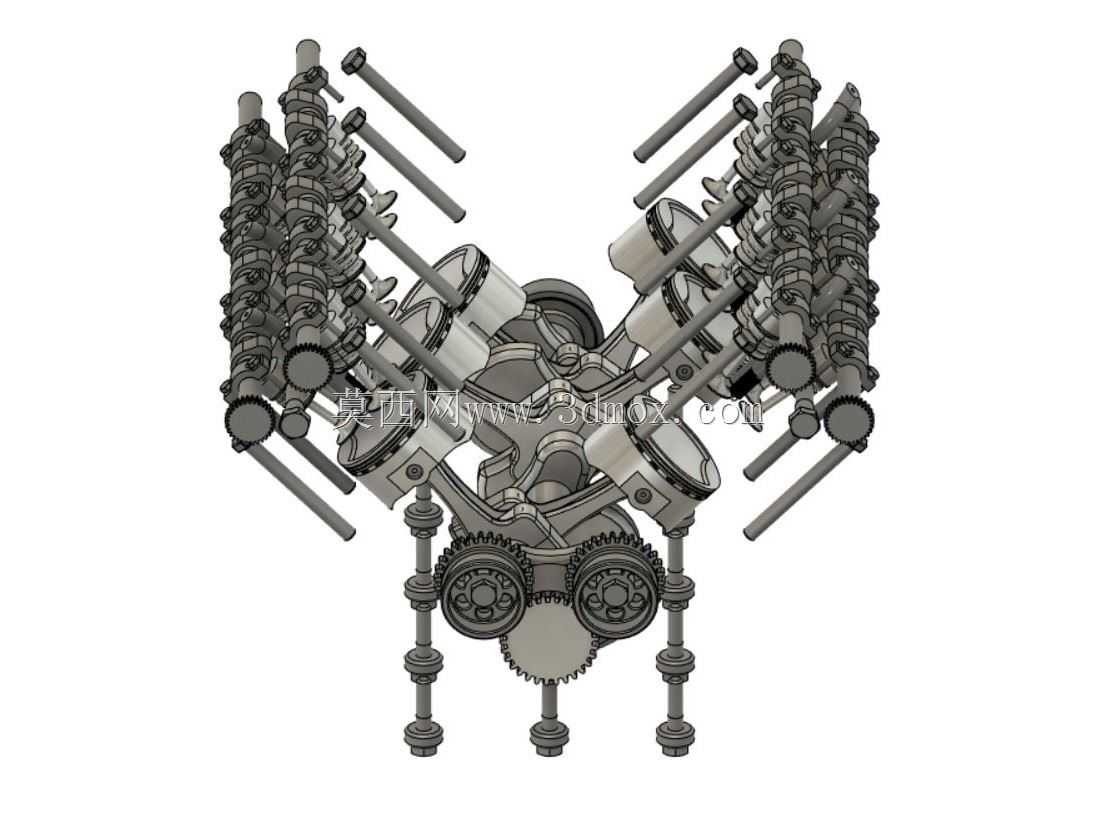

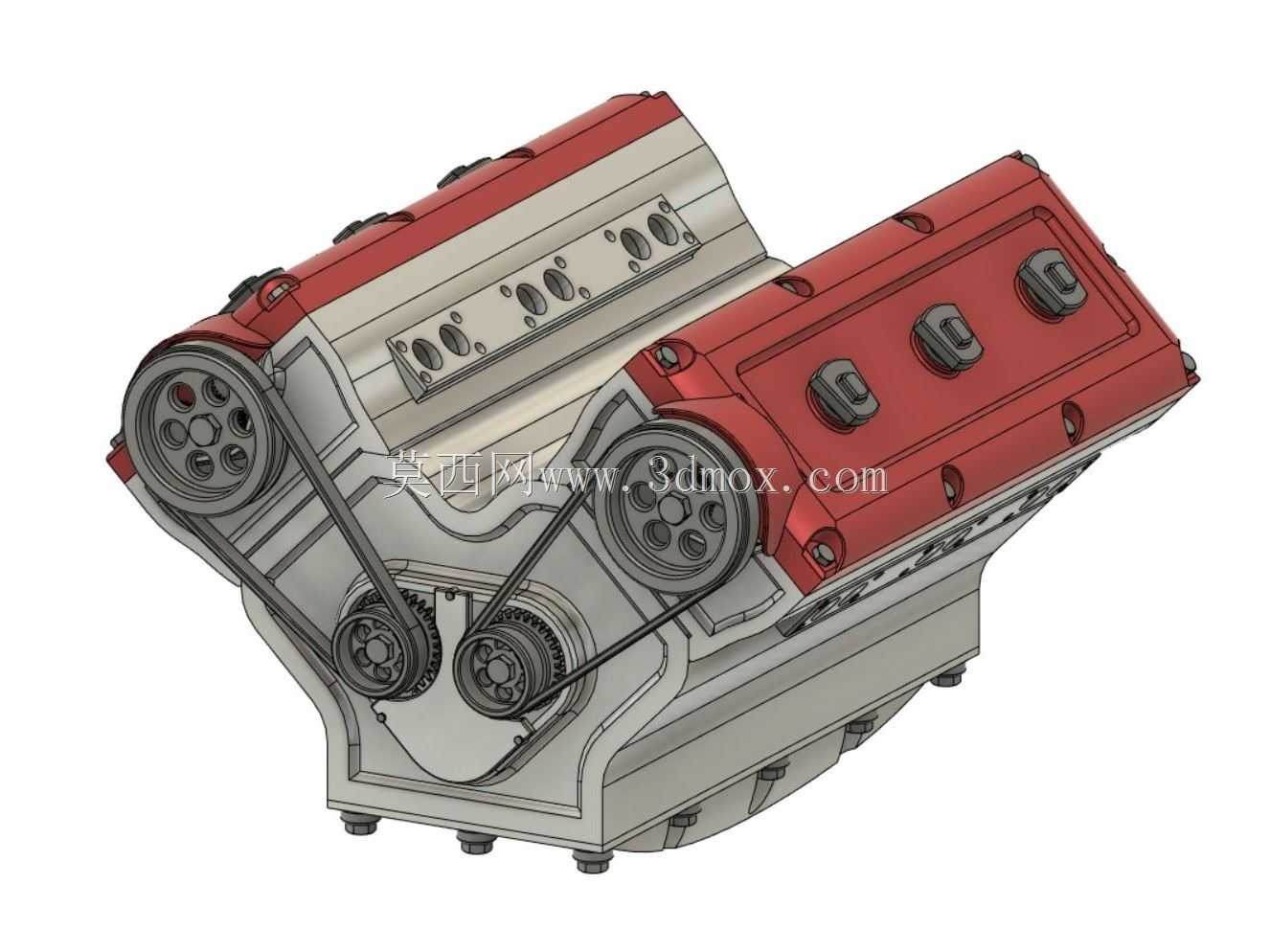

　　在功能特性层面，该机型采用90度V型夹角的六缸布局，相比直列六缸结构能大幅缩短动力单元的轴向安装尺寸，降低发动机舱的纵向空间占用，同时90度的夹角设计可以平衡一阶、二阶往复惯性力，减少高转速下的整机振动幅度，不需要额外加装大体积的平衡轴结构，进一步降低动力单元的自重。配气机构采用双顶置凸轮轴结构，每个气缸配置4个气门，进排气门呈夹角布置，能在高转速下提升进排气效率，匹配直喷式四冲程工作循环，让燃油雾化与进气充量的混合更充分，在高转速区间获得更线性的扭矩输出曲线。缸体部分采用上下分体式设计，曲轴箱部分预留了加强筋结构，在高转速爆发压力下能抑制缸体的形变，避免缸孔失圆导致的活塞环密封失效问题；前端轮系采用多楔带传动，布局了正时带轮、水泵带轮、发电机带轮的安装位，张紧轮的安装位置经过运动干涉校核，在皮带全生命周期的伸长量范围内都能保持合适的张紧力，避免跳齿导致的配气相位错乱。

　　设计思路上，整套结构从初始布局阶段就确定了高转速取向的参数匹配，缸径设定为80毫米，冲程设定为53毫米，短行程的设计能让活塞的平均运动速度控制在赛事发动机的合理区间内，允许整机达到更高的极限转速，在高转速区间实现峰值功率输出，避免长行程结构在高转速下活塞往复惯性力过大导致的连杆负荷超限问题。压缩比设定为13:1，适配赛事用高辛烷值燃油，能在爆震阈值内获得更高的热效率，总排量控制在1598cc，符合入门级方程式赛事的排量限制规则。整机重量控制在99.93kg，相比同排量的民用量产机型减重超过20%，所有非受力区域的结构都做了拓扑优化，在保证结构强度的前提下尽可能去除冗余材料，提升赛车的推重比。

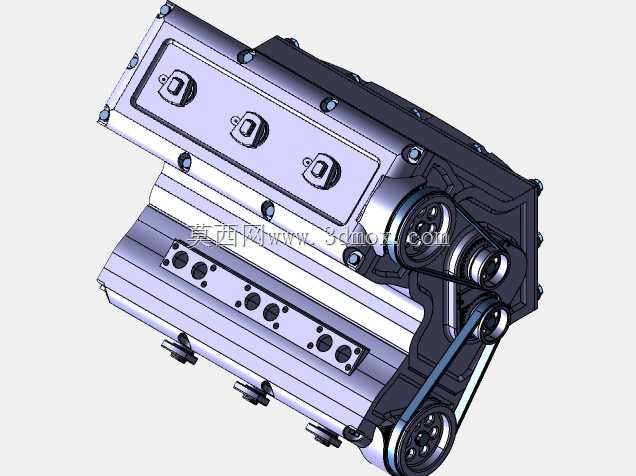

　　外形尺寸与安装边界层面，该V6动力单元的V型夹角结构让整机横向宽度略大于直列四缸机型，但轴向长度比同排量直列六缸缩短近三分之一，能适配中置后驱赛车的发动机舱布局，安装悬置的点位设置在缸体两侧的加强筋位置，悬置安装面的平面度经过严格控制，能避免安装应力导致的缸体变形。进气歧管的安装位预设在V型夹角的中央区域，排气歧管分别布置在两列缸体的外侧，方便改装时对接等长排气头段，减少排气干涉。前端轮系的外轮廓预留了散热风扇、空调压缩机等附件的安装拓展位，可根据不同赛事的规则要求选装附件，不需要对缸体前端面做二次加工。油底壳采用低轮廓设计，能降低整机的安装高度，帮助赛车降低整车重心，同时油底壳内部设置了挡板结构，在赛车高速过弯产生大侧向加速度时，能避免机油泵吸空导致的润滑失效问题。整套结构的所有配合面都预留了密封件的安装槽位，密封槽的深度、宽度都按照密封件的压缩比要求设计，能在高缸压工况下保持良好的密封性能，避免漏油、漏气问题影响动力输出稳定性。
