六角头带垫螺栓螺钉配合结构设计

　　在各类机械装配场景中，螺纹紧固件是应用最广泛的基础连接元件，这款六角头带垫螺栓的配合结构，主要面向需要频繁拆装、对连接预紧力稳定性有一定要求的装配工况，比如通讯设备壳体拼接、小型机电产品组件固定、工装夹具的可拆卸连接位等场景都能适用。从实际使用角度看，这类带一体法兰垫的六角头螺栓，相比普通六角螺栓加平垫的组合，省去了垫片装配的对位步骤，在自动化装配线上能减少零件供料的品类，降低卡料概率，同时法兰面的接触面积更大，能有效分散螺栓头对被连接件表面的压应力，避免软质基材比如铝合金壳体、工程塑料件在拧紧过程中出现表面压溃、凹陷的问题。设计这款配合结构时，首先要考虑的是螺纹副的配合公差，外螺纹采用中等精度的公差带，适配常规的内螺纹孔加工精度，

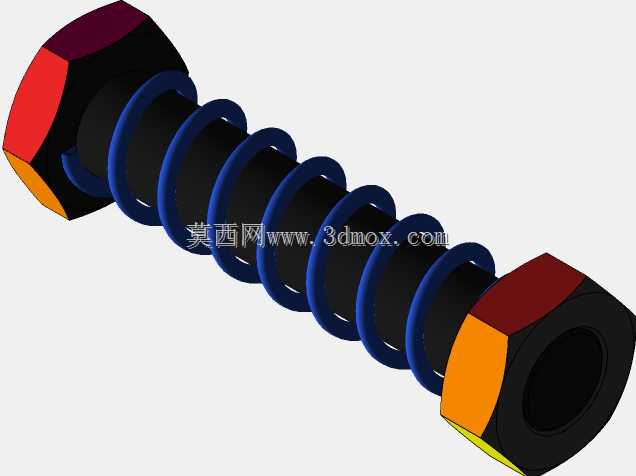

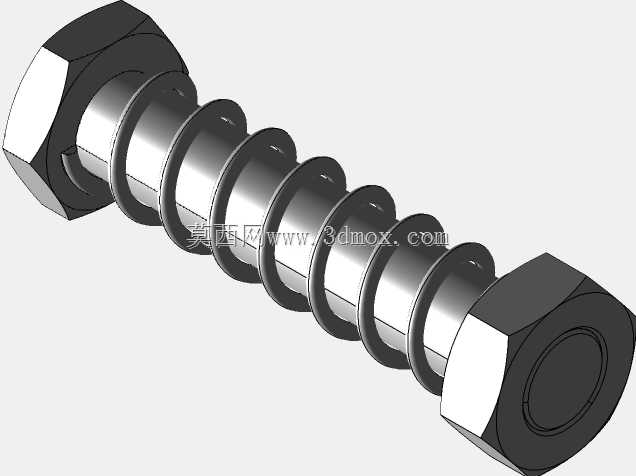

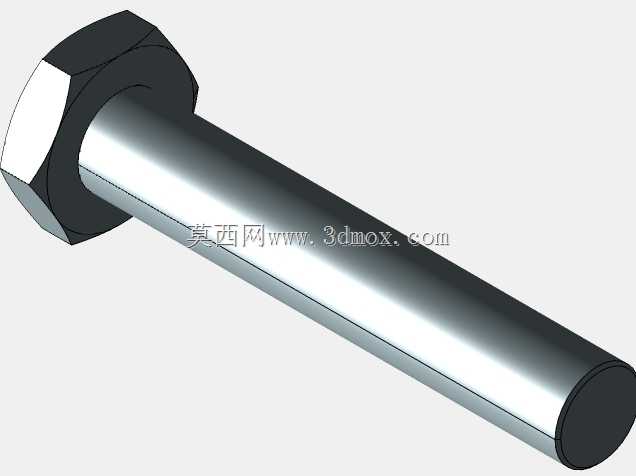

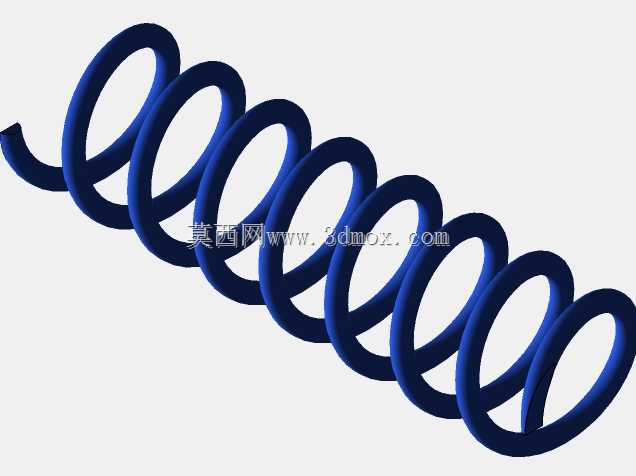

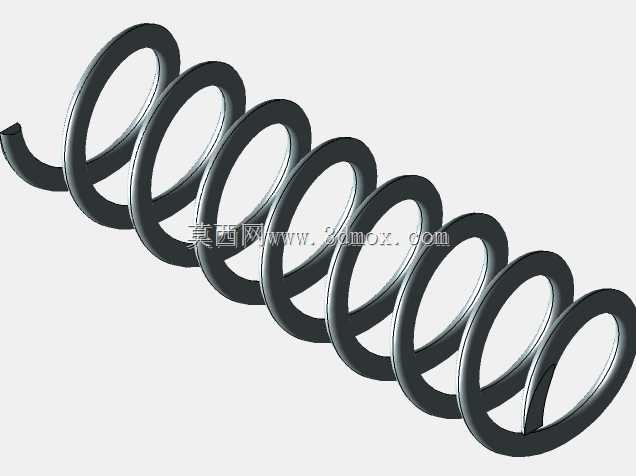

　　不需要过高的孔加工要求就能保证顺畅旋合，不会出现卡滞或间隙过大导致的连接松动。螺栓头部的六角对边尺寸严格遵循通用紧固件的标准尺寸，能够适配常规的开口扳手、套筒工具，不需要定制专用拆装工具，现场维护时的工具通用性更强。法兰垫的下表面设计有细微的防滑齿纹，在拧紧过程中齿纹会轻微嵌入被连接件表面，能在一定程度上提升防松性能，在承受小幅振动的工况下，比普通光滑面螺栓的防松效果更好，不需要额外加装防松垫圈就能满足多数常规振动场景的连接需求。杆部的长度设计预留了足够的螺纹啮合长度，当被连接件总厚度在设计范围内时，螺纹旋合长度能达到螺栓公称直径的0.8倍以上，保证螺纹牙的受力均匀，不会出现前几牙受力过载导致滑牙的问题。

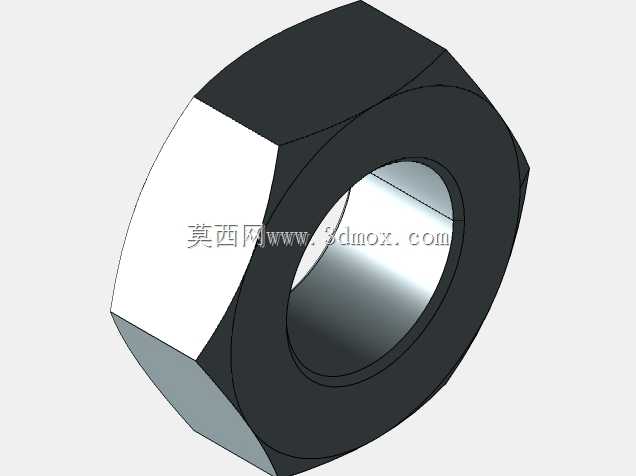

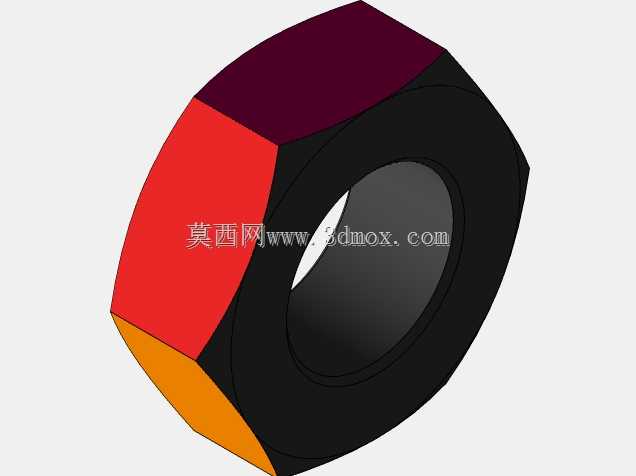

　　杆部的光杆段直径略小于螺纹大径，在穿入被连接件的安装孔时，能降低孔壁与杆部的摩擦，即使安装孔存在轻微的位置度偏差，也能顺利穿入，降低装配时的对位难度。安装边界方面，螺栓头部的法兰外径比普通六角头的外接圆直径大出约30%，对应的安装沉孔或避让空间需要匹配法兰外径尺寸，预留足够的扳手操作空间，六角头周围的避让半径要满足套筒的回转需求，避免出现工具无法套入的情况。螺纹末端设计有倒角导向段，在对准内螺纹孔时能快速导入，不需要反复调整对位角度，提升装配效率。在实际选型应用时，需要根据被连接件的压缩强度调整拧紧力矩，法兰面的大接触面积虽然能分散压应力，但如果是硬度较低的塑料件，仍需要控制拧紧力矩上限，避免压力超过材料的屈服极限导致连接失效。

　　这款配合结构的螺纹副没有采用自锁螺纹设计，依靠法兰面的防滑结构和合理的预紧力实现防松，在有强振动的工况下可以配合螺纹胶使用，不需要改动螺栓本身的结构就能提升防松等级。杆部的光杆段与安装孔的间隙控制在合理范围，既能保证顺利装配，又能限制两个被连接件之间的横向错位量，提升连接副的定位精度，对于有一定同轴度要求的连接位，不需要额外加装定位销就能满足基础的定位需求。从建模逻辑上看，螺栓的六角头与法兰垫采用一体建模的方式，还原了实际冷镦成型的零件结构，没有多余的拼接特征，螺纹部分采用精确的牙型建模，能直观展示螺纹啮合时的配合状态，在做装配干涉检查时，可以准确判断螺纹旋入过程中是否存在干涉，也能模拟不同拧紧长度下的螺栓外露长度，方便设计阶段核对安装空间是否足够。
