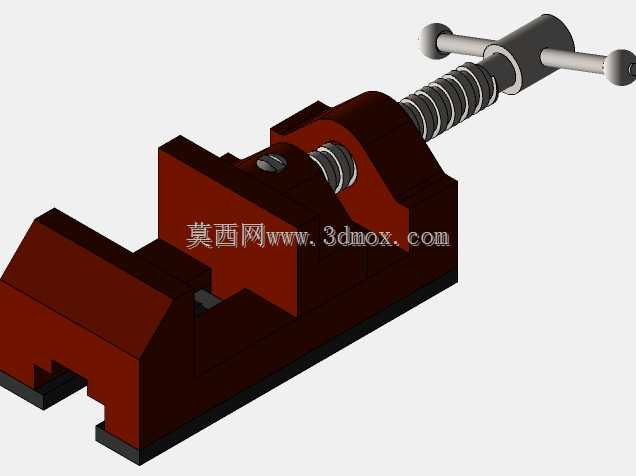

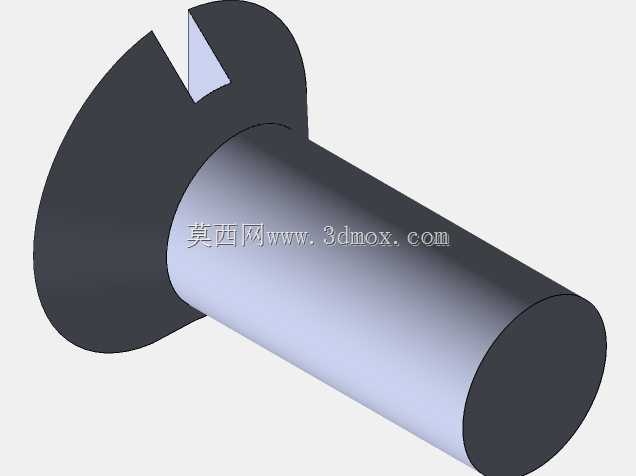

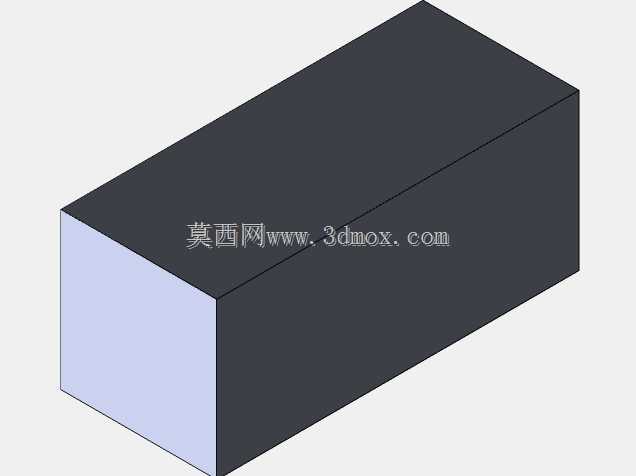

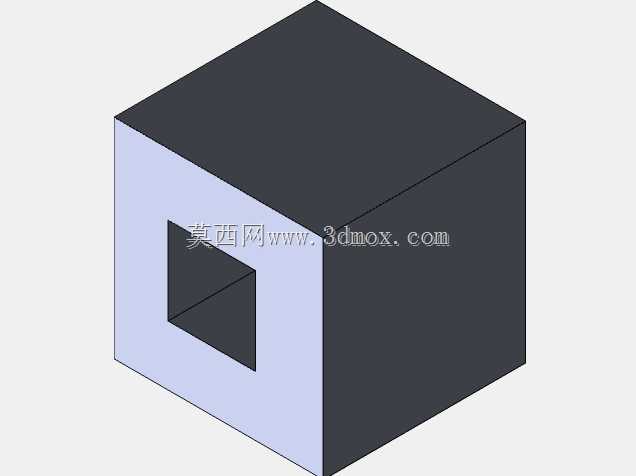

机加工回转底座式练习用虎钳结构

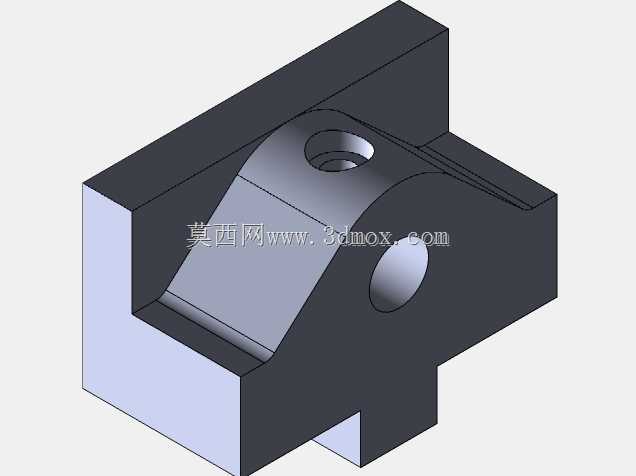

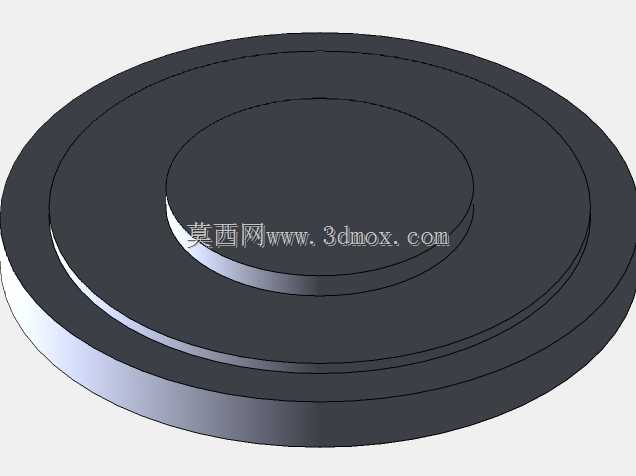

　　在常规机加工工位的装夹作业场景里，这类带回转底座结构的虎钳是钳工、普通铣床、小型钻床工位上的核心装夹载体，区别于固定式平口钳，其底座的回转结构能够让操作人员在不重新拆卸工件、不挪动钳体安装位置的前提下，快速调整工件的装夹角度，适配多面钻孔、斜面铣削、角度划线这类需要频繁转换工件朝向的加工需求，能大幅减少重复装夹带来的找正时间损耗，也能降低多次装夹造成的形位公差累积误差。从实际使用的功能逻辑来看，该虎钳的底座采用双层圆盘式结构设计，下层圆盘为安装固定基准面，通过T型螺栓可直接固定在机床工作台的T型槽上，安装时需要保证底座底面与工作台面的贴合度，避免因接触面存在铁屑、毛刺导致钳体安装倾斜，最终影响装夹工件的加工精度；

　　上层圆盘与钳身主体为刚性连接，两层圆盘之间设置有锁紧结构，当角度调整到位后，通过周向布置的锁紧块可将上下盘完全锁死，避免加工过程中受切削力作用出现角度偏移，保障加工过程的装夹刚性。设计这类练习用虎钳结构时，首先要明确其面向基础技能训练的定位，不需要过度追求重型切削的高刚性冗余，而是要在结构完整性、装配逻辑合理性上做足设计，让初学者通过建模、装配过程能够理解虎钳的丝杠传动、钳口开合、角度回转、锁紧定位的核心工作原理。底座的尺寸设计需要匹配常规小型教学机床的工作台规格，底座直径控制在适配200mm以内工作台T型槽间距的范围，安装孔位的位置要符合通用工装的安装尺寸规范，保证其既可以在实训台架上安装，也能直接固定在小型钻铣床的工作台上使用。

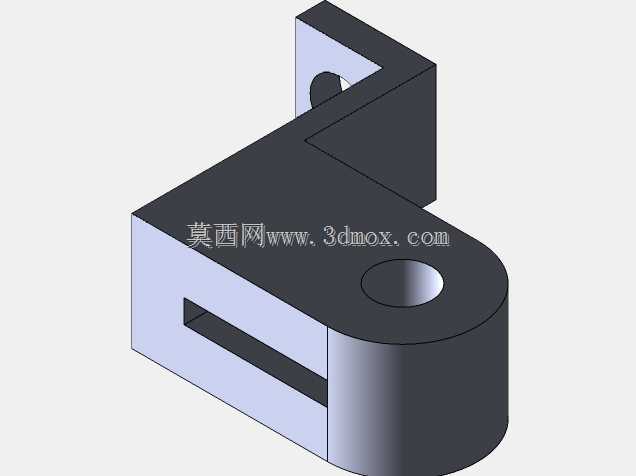

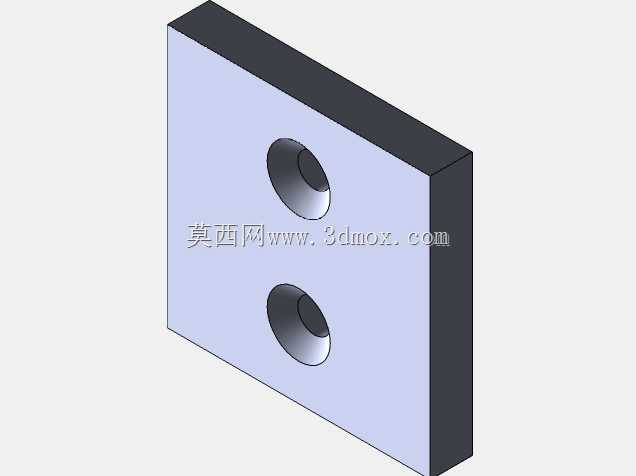

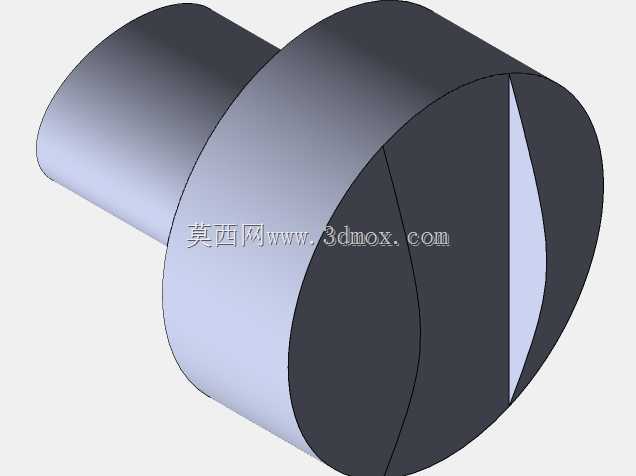

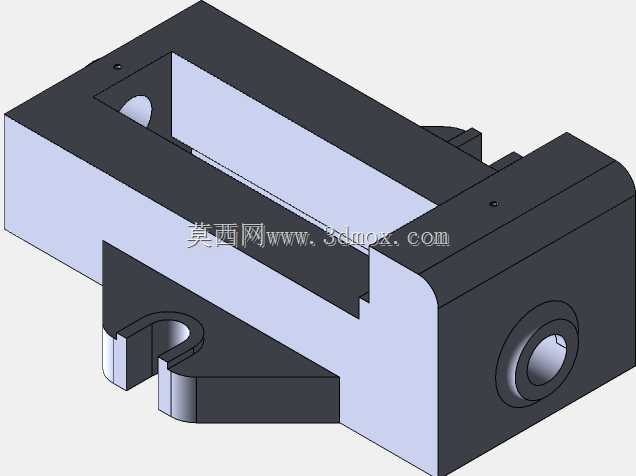

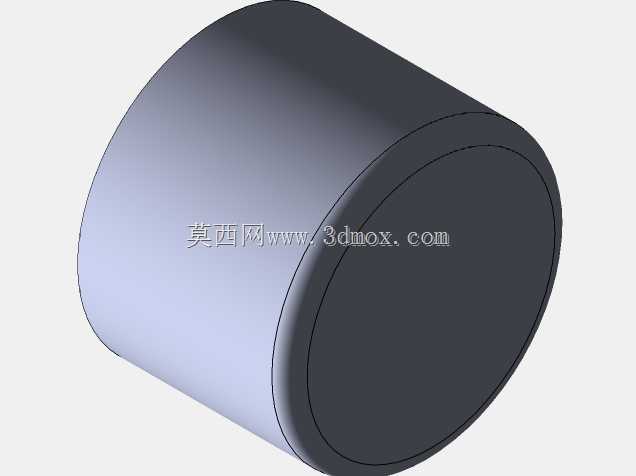

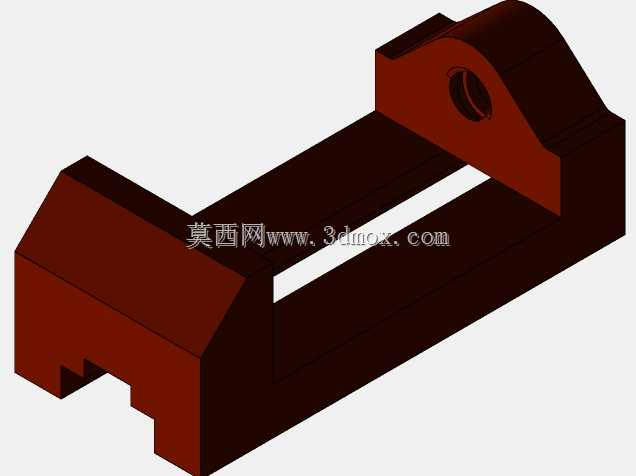

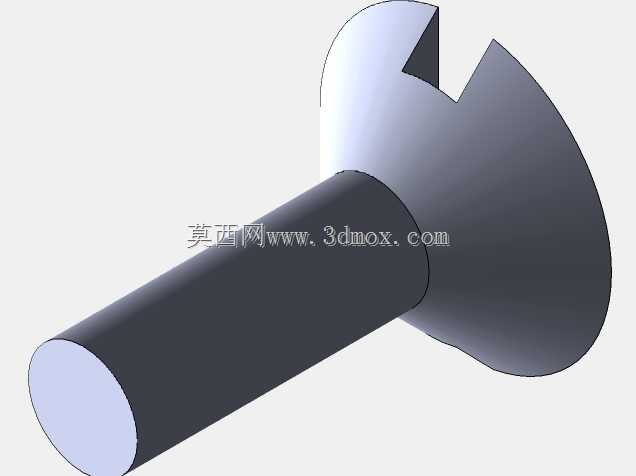

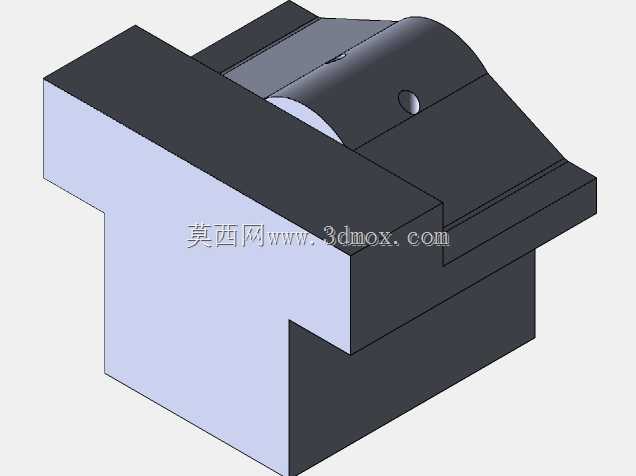

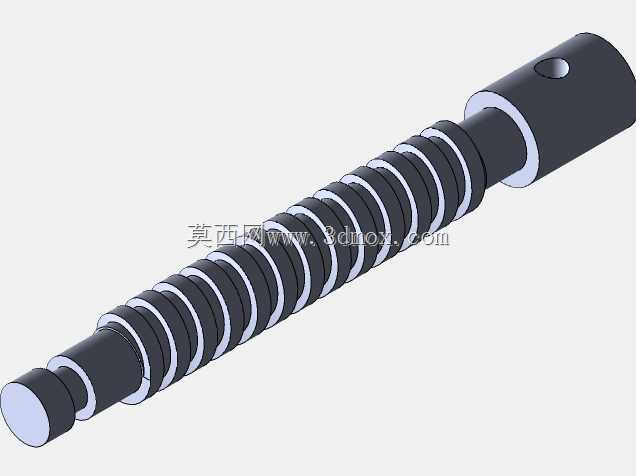

　　钳体与回转底座的连接位置设置有定位止口，止口的配合公差选用H7/h6的间隙配合，既能够保证回转过程的顺畅无卡滞，也能避免配合间隙过大导致钳体晃动。钳身的导轨面采用平面式导轨结构，相比燕尾式导轨，这种结构的加工难度更低，更适合初学者理解导轨配合的基本原理，活动钳身与固定钳身的导轨配合面设置有耐磨衬板的安装位，长期使用出现磨损后可直接更换衬板，不需要整体报废钳体，降低实训过程中的耗材成本。在实际的实训教学场景中，这类虎钳结构常作为机械类专业学生三维建模、装配练习、工程图绘制的典型案例，学生在建模过程中需要逐一梳理每个零件的配合关系：丝杠与活动钳身的螺旋传动配合、丝杠轴向定位结构、钳口板的安装固定方式、回转底座的角度刻度标识位置、

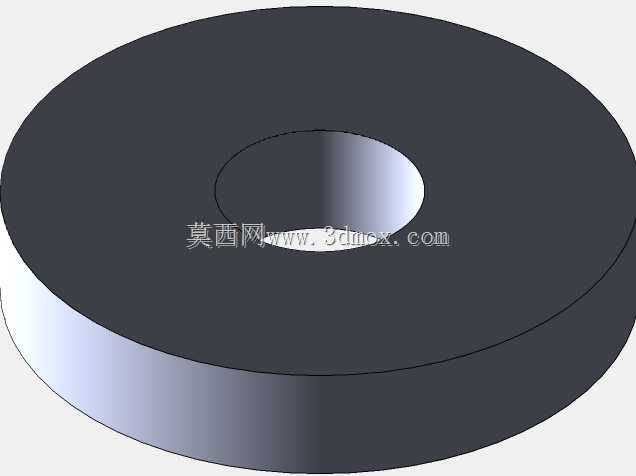

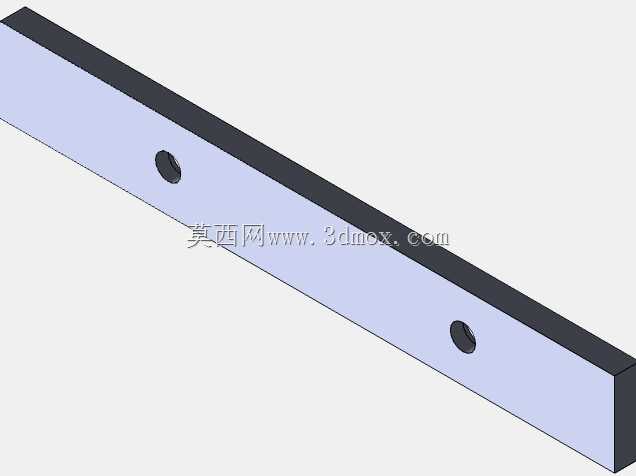

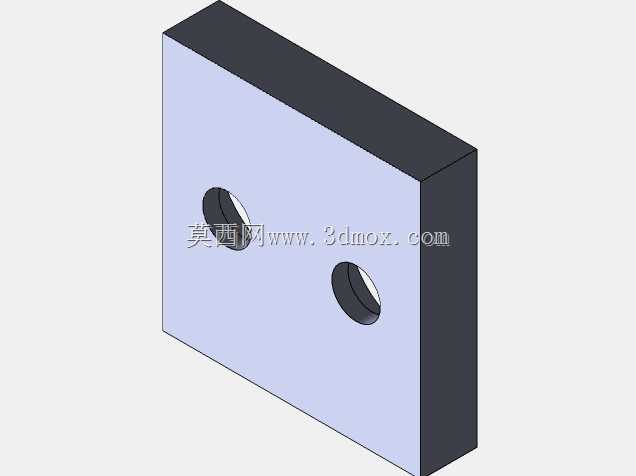

　　锁紧机构的力传递路径，通过完整的建模过程掌握工装类产品的设计逻辑。从安装边界来看，虎钳整体安装后高度不会超过常规小型机床的主轴行程下限，固定在工作台后不会与机床的行程限位结构产生干涉，钳口最大开合距离适配实训场景常用的坯料尺寸，能够满足方形、圆形、异形小型工件的装夹需求，钳口板上加工有交叉网纹，能够增加装夹时的摩擦力，避免工件受切削力作用出现滑移，同时可更换的软钳口结构也能在装夹已加工表面时避免夹伤工件表面。在钻削小直径孔、轻载荷铣削平面、钳工锉削、划线作业中，这类虎钳的装夹稳定性完全能够满足作业要求，回转底座的刻度盘精度设计为1度每格，能够满足常规角度加工的分度需求，不需要额外配置分度头即可完成简单的角度加工工序，对于小型加工工位、教学实训场景来说，这种结构的虎钳兼顾了功能实用性与教学演示性，没有多余的复杂结构，每个部件的功能都清晰直观，能够帮助初学者快速建立工装夹具设计的基本认知，理解装夹结构中刚性、定位精度、操作便捷性三者之间的平衡逻辑。
