双通法兰连接Y型管路接头结构设计

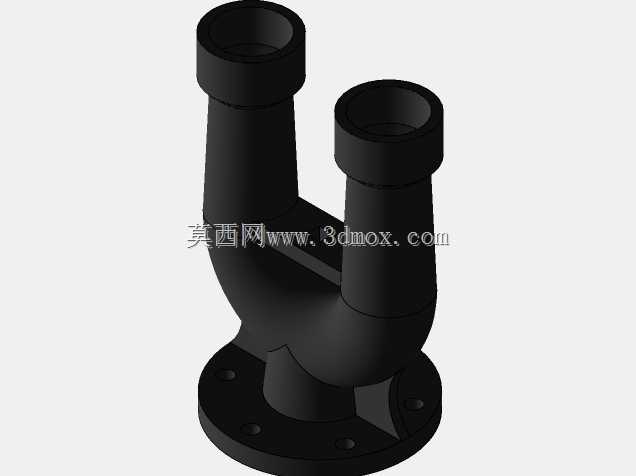

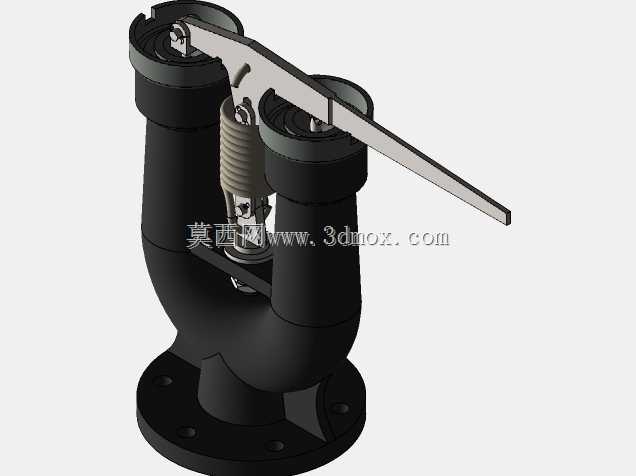

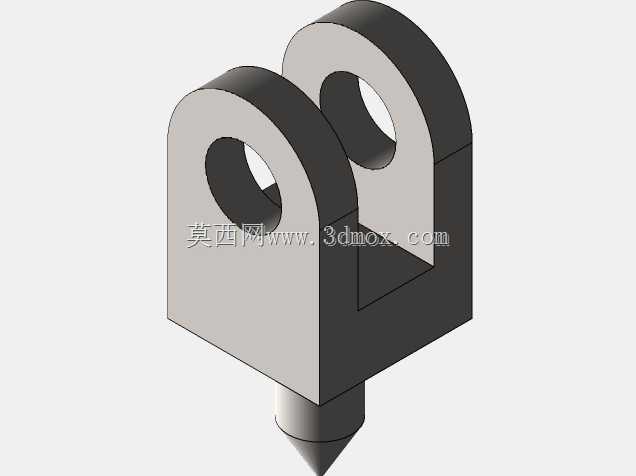

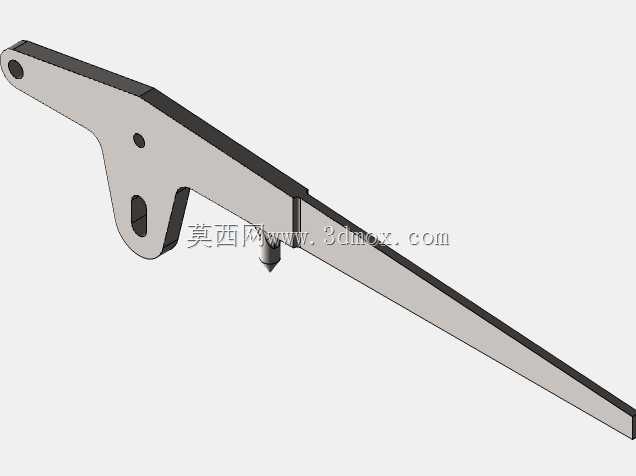

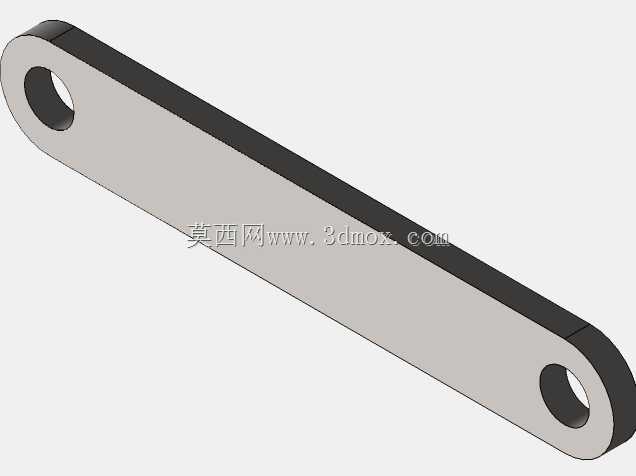

　　在流体输送管路系统的布局搭建中，分流类接头是调整管路走向、实现单路输入双路输出介质分配的核心连接件，这款Y型双通法兰接头的设计，正是针对中小管径管路的分流需求展开，适配常压工况下的水、低压气体、低粘度工业流体等介质的输送场景，常见于民用给排水支管布设、小型工业循环水系统分流、实验室气路支路分配、小型暖通管路分支等实际工程场景。从结构设计逻辑来看，整体采用Y型对称分流的构型，底部为单输入接口，通过平滑过渡的Y型腔体将介质均匀分配至上方两个平行的输出接口，腔体过渡段做了大圆角顺滑处理，避免介质在分流位置出现紊流、压损过大的问题，同时减少介质中固体杂质在转角位置的淤积风险，长期使用也不易出现管路堵塞的情况。

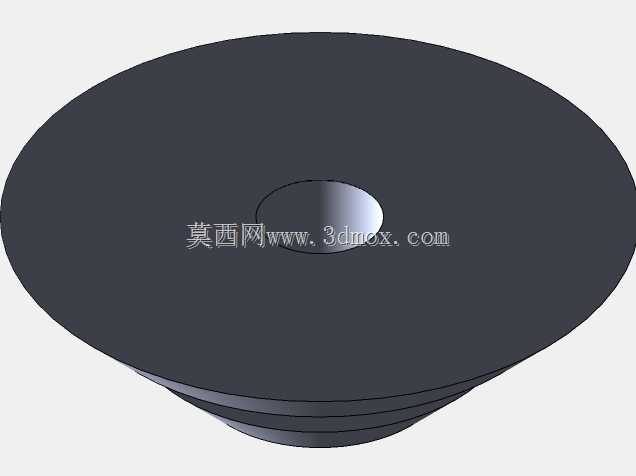

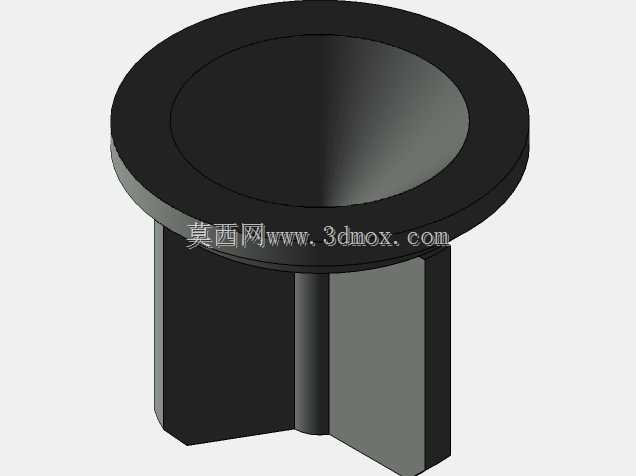

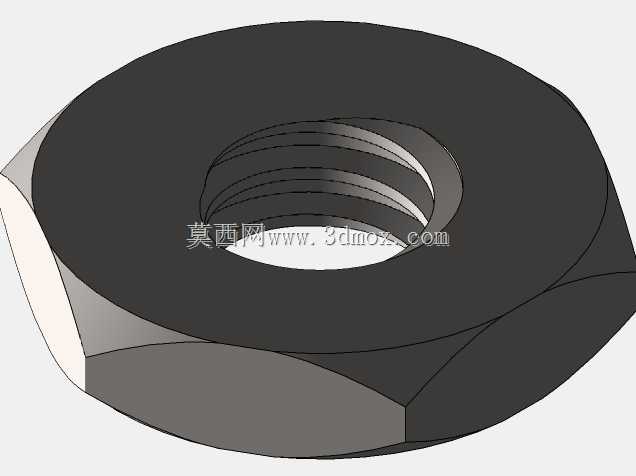

　　底部的连接结构采用圆形法兰盘设计，法兰盘上均匀分布多个螺栓安装孔，安装时可通过螺栓与对应规格的管路法兰实现刚性连接，法兰接触面可根据实际工况加装密封垫片，保证连接位置的密封性能，避免介质泄漏，这种法兰连接的形式相比螺纹连接，具备更高的连接强度，更适合有一定振动、需要定期拆装维护的管路场景，安装对位也更加便捷，对施工人员的装配精度要求更低。上方两个输出接口采用同规格的直筒承插结构，接口内径保持一致，可保证两个支路的介质流量分配均匀，接口外壁做了加厚处理，在对接外部管路时可承受更大的抱紧力，不会因为外力挤压出现接口变形的问题。整个接头的壁厚设计遵循等强度原则，在介质压力作用下，腔体各位置的应力分布均匀，分流交汇处的壁厚做了局部加厚处理，

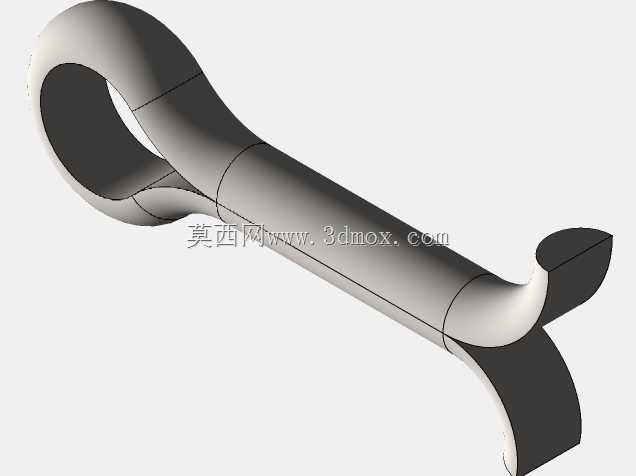

　　抵消分流位置的应力集中效应，保证整体结构的承压能力满足常规工况的使用要求。从安装边界来看，底部法兰盘的外径大于上部Y型腔体的最大宽度，安装时法兰盘下方需要预留足够的螺栓操作空间，方便扳手完成螺栓的紧固作业，上方两个输出接口的中心距经过合理设计，对接外部管路时不会出现管路干涉的问题，两个支路的管路可以平行布设，节省管路安装的空间占用，整体结构的重心落在底部法兰盘的中心位置，安装完成后整体受力均匀，不会因为重心偏移导致法兰连接位置出现额外的附加应力。在实际建模过程中，首先通过旋转特征构建出单路输入的主体基座，再通过扫掠特征分别构建两个对称的输出支管，之后对两个支管与主体基座的交汇位置做布尔合并与圆角过渡处理，保证内部流道的顺滑性，

　　最后在底部法兰盘上通过阵列特征完成螺栓孔的布设，整个建模过程严格遵循管路配件的设计规范，所有尺寸匹配常规通用管路的连接标准，可直接对接现有标准规格的管路配件，不需要额外做定制转接处理。在实际使用过程中，这种Y型接头相比直角三通接头，介质流动的阻力更小，分流过程更平缓，能够有效降低管路系统的输送能耗，同时对称的结构设计也让两个支路的流量偏差控制在很小的范围内，适合对两个支路流量一致性有一定要求的输送场景。接头的外部结构没有多余的凸起结构，外表面做顺滑过渡处理，后期做表面防腐处理时也更加方便，可根据使用场景的不同选择做镀锌、喷塑或者不锈钢材质加工，适配不同腐蚀等级的使用环境。
