带径向孔环形锁紧限位机械构件

项目分类:通用五金配件 发布时间:2022-06-28 ID:661254

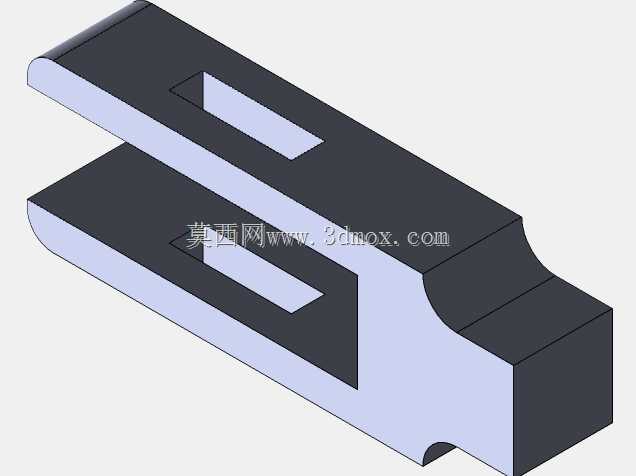

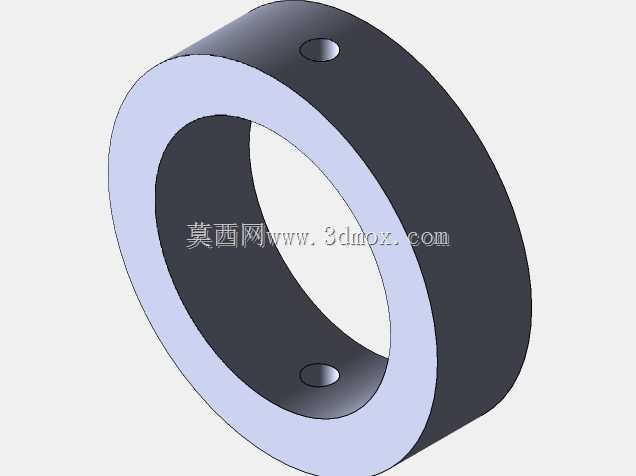

  • 带径向孔环形锁紧限位机械构件

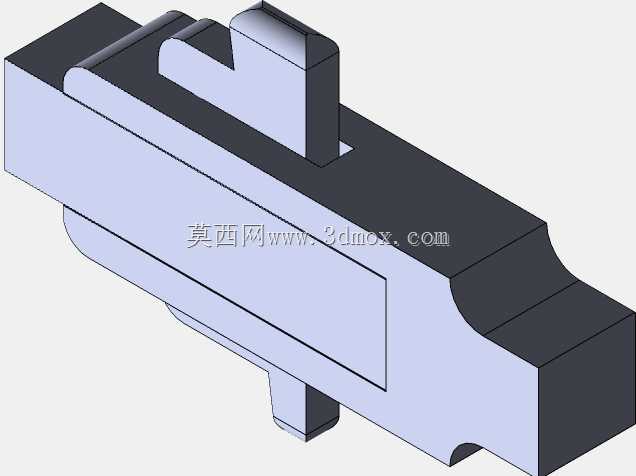

  • 带径向孔环形锁紧限位机械构件

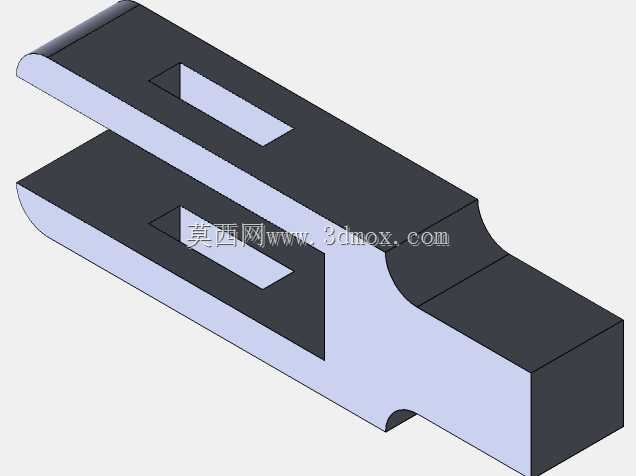

  • 带径向孔环形锁紧限位机械构件

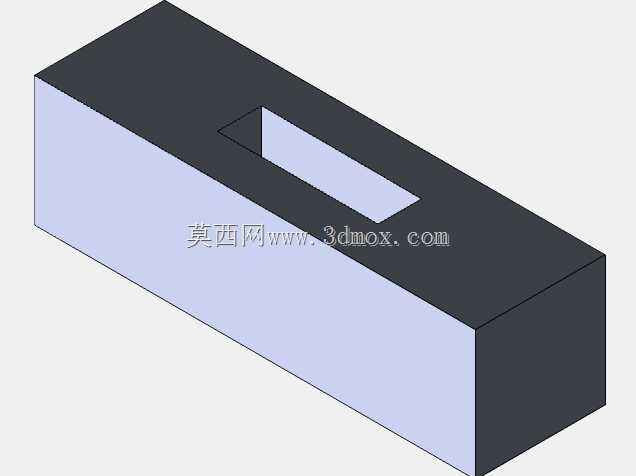

  • 带径向孔环形锁紧限位机械构件

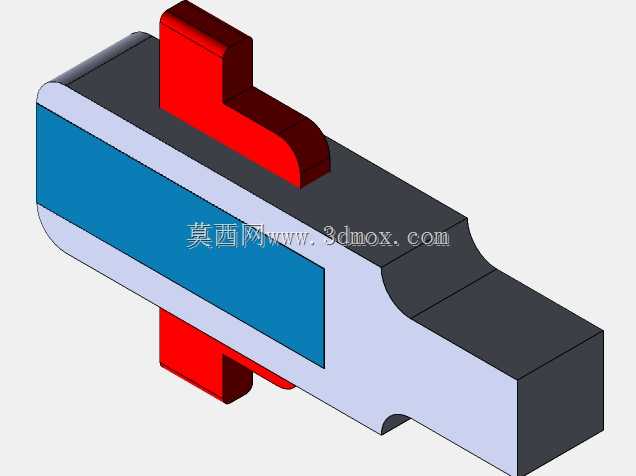

  • 带径向孔环形锁紧限位机械构件

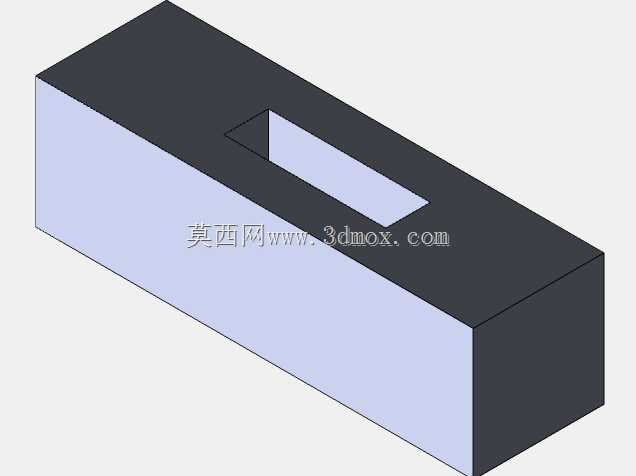

  • 带径向孔环形锁紧限位机械构件

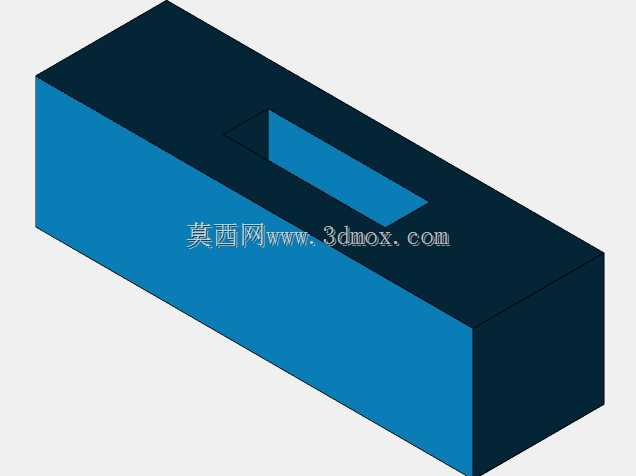

  • 带径向孔环形锁紧限位机械构件
  • 带径向孔环形锁紧限位机械构件
  • 带径向孔环形锁紧限位机械构件
  • 带径向孔环形锁紧限位机械构件
  • 带径向孔环形锁紧限位机械构件

  在常规轴系装配场景里,这类带径向孔的环形构件常被用作轴上零件的轴向定位与锁紧单元,区别于传统开口销的细长杆结构,该环形件采用整圈环抱的接触形式,和轴的配合面接触面积更大,锁紧时的应力分布更均匀,不会像传统开口销那样在轴的销孔位置产生过大的应力集中,尤其适合中等载荷、需要频繁拆装调整的传动工位。从实际使用场景来看,这类构件常见于轻工输送线的辊筒轴端定位、小型减速机的输出轴轴向限位、通讯设备机柜内部走线架的转轴固定,以及部分手动工装夹具的行程限位环节,相比轴端挡圈,它不需要在轴端加工螺纹孔,也不需要额外的螺栓紧固,仅通过径向孔内拧入紧定螺钉,就能实现和轴的相对位置固定,安装时的操作空间要求更低,哪怕是轴段周边空间狭窄、无法伸入扳手拧动轴端挡圈螺栓的位置,也能从径向完成锁紧操作。

  设计这类构件的时候,首先要确定的是内孔和轴的配合公差,通常选用H7/h6的间隙配合,保证装配时能顺利套入轴段,同时不会因为配合间隙过大导致锁紧后出现径向窜动;外圆尺寸没有严格的传动配合要求,一般根据径向孔的螺纹规格来确定壁厚,比如径向孔采用M3螺纹时,环形件的单边壁厚至少要保证2.5mm以上,避免拧紧紧定螺钉时出现壁部开裂的情况。径向孔的位置设计也有讲究,两个径向孔沿环形件的径向对向布置,这样锁紧时两个紧定螺钉的作用力可以相互平衡,不会让环形件出现偏斜,导致和轴的配合面出现单侧卡滞;如果是用于振动较大的工况,还可以在径向孔的对应位置加工浅沉孔,用来容纳紧定螺钉的端部,防止设备运行过程中螺钉因为振动松脱。

  从安装边界来看,这类环形件的轴向厚度通常根据所定位零件的端面接触需求确定,一般不会小于5mm,保证和被定位零件的端面有足够的接触面积,避免轴向受力时出现压痕或者变形;装配时需要注意,轴上对应紧定螺钉的位置不需要加工额外的销孔,只需要保证轴的表面粗糙度达到Ra3.2以下,就能让紧定螺钉的端部有足够的摩擦力锁紧,要是需要传递更大的轴向力,也可以在轴的对应位置加工小尺寸的凹坑,让紧定螺钉的端部卡入凹坑内,进一步提升锁紧的可靠性,这种安装方式不会破坏轴的整体强度,凹坑的深度通常控制在0.5mm以内,后续调整位置时也不会因为凹坑影响环形件在轴上的滑动。

  实际选型应用时,还要考虑构件的材质匹配,普通工况下采用45号钢调质处理就能满足强度要求,表面做发黑处理提升防锈能力;如果是用于腐蚀环境或者食品加工设备,也可以换成304不锈钢材质,不需要额外做表面处理就能满足卫生和防锈要求。和传统的钩头开口销相比,这种环形锁紧件不会有突出的钩头结构,不会在设备运行时勾挂周边的管线或者操作人员的衣物,安全防护性能更好,尤其是在有外露旋转轴的设备上,这种光滑外圆的环形件能有效降低安全隐患。另外,这类构件的加工工艺也比较简单,常规的车削加工就能完成内外圆和端面的加工,后续钻孔攻丝即可完成成品制作,加工成本低,批量生产时的一致性容易保证,适合作为通用标准配件在各类设备中推广使用。在装配调试环节,这类环形件的调整也很方便,只需要松开两个径向的紧定螺钉,就能沿着轴的轴向滑动调整位置,调整到合适位置后再拧紧紧定螺钉即可,不需要像轴用弹性挡圈那样拆装时使用专用卡簧钳,也不会出现挡圈拆装时弹飞丢失的问题,对于设备售后维护来说,能大幅降低现场的维护难度,哪怕是没有专业工具的运维人员,用普通的内六角扳手就能完成拆装调整。
