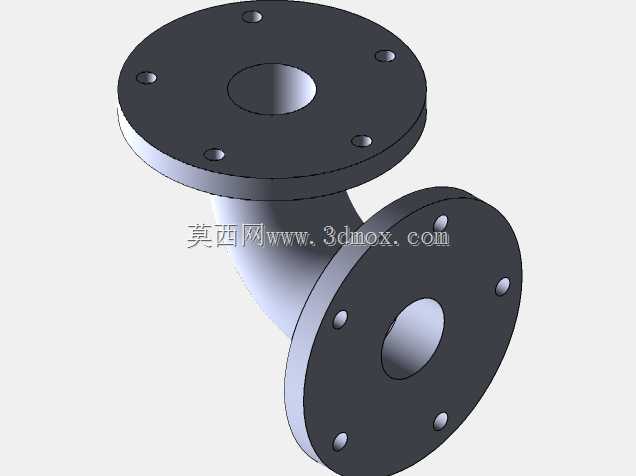

S型弯管空心曲面结构练习建模作品

　　在流体输送、气动回路、设备内部走线等工程场景中，异型弯管是规避安装干涉、适配紧凑空间布局的常用零件，本次建模的S型平滑过渡弯管，核心针对小空间内管路走向偏移的需求设计，区别于标准90度、45度标准弯头，该零件通过连续平滑的曲率变化，降低流体经过管路时的局部阻力损失，同时避免直角弯折带来的应力集中问题。从实际应用场景来看，这类弯管常出现在小型气动设备的气路排布、紧凑型液压站的油路连接、消费电子内部的通风导风结构中，部分需要避让内部元器件的走线防护套也会采用类似的曲面形态，相比多段标准弯头拼接的结构，一体成型的S型弯管没有接缝泄漏风险，安装时不需要对接多个接头，能有效减少装配工序，降低管路系统的故障点。

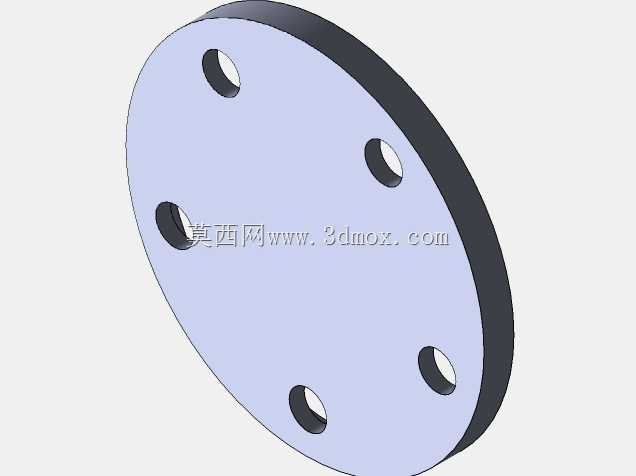

　　设计过程中首先确定两端接口的中心距与安装基准，两端采用等直径圆形接口，接口处做了加厚翻边处理，一方面是提升接口位置的结构强度，避免安装时插接或卡箍锁紧造成管口变形，另一方面翻边结构可以作为管路安装的轴向定位基准，装配时推到翻边端面即可保证插入深度符合要求，不需要额外做标记定位。中间的弯曲段采用G2连续的曲面过渡，建模时先绘制空间曲率控制线，调整控制点位置保证弯曲段的曲率半径始终大于管路直径的1.5倍，这一参数设定是为了避免流体经过时产生涡流，对于气路管路来说，足够的弯曲半径能减少气压损失，对于输送小颗粒介质的管路，也能避免物料在弯折处堆积堵塞。壁厚设计采用均匀等厚结构，整个管壁厚度保持一致，一方面是满足注塑或者吹塑成型的工艺要求，

　　避免壁厚不均导致的缩痕、冷却变形问题，另一方面均匀壁厚的结构在承受内部压力时，应力分布更均匀，不会出现局部应力过高导致的破裂风险。安装边界方面，两端接口的外径尺寸保持统一，适配同规格的快插接头、卡箍或者粘接套管，零件整体的外轮廓最大宽度控制在弯曲段的最外侧凸起位置，设计时已经预留了和周边安装件的安全间隙，避免装配时和相邻的元器件、结构件产生干涉。曲面建模过程中重点练习了空间样条曲线的曲率调整、曲面加厚的厚度一致性控制、两端接口的同轴度保证，很多新手在做这类弯管建模时容易出现曲面褶皱、加厚失败、两端面不垂直于接口轴线的问题，本次建模通过拆分曲面段、逐段检查曲率梳的方式，保证整个外曲面平滑无拐点，加厚操作时采用垂直于曲面方向的加厚逻辑，

　　避免出现局部壁厚突变。两端的端面严格保证和各自接口的轴线垂直，这样在和接头对接时才能保证密封面完全贴合，不会出现倾斜导致的密封失效问题。从实际使用的角度出发，这类弯管如果用于气路场景，内壁的光滑度也有相应要求，建模时保证内壁曲面和外壁曲面偏移一致，没有凹凸台阶，减少气流经过时的风噪和阻力。如果用于走线防护，光滑的内壁也能避免穿线时刮伤线缆外皮。整体结构没有多余的凸台、卡扣等附加结构，属于基础的管路类练习模型，通过这个模型的建模练习，可以熟练掌握空间曲线构建、自由曲面塑形、曲面加厚、基准对齐等常用的三维建模操作，理解管路类零件设计时需要关注的曲率半径、壁厚均匀性、接口定位等工程要点，为后续设计更复杂的集成管路、异型流道结构打下基础。在实际设备选型时，这类一体弯管相比拼接弯头的优势在于占用空间更小，在安装空间极度紧凑的设备内部，多段弯头拼接需要预留接头的安装空间，而一体弯管只需要预留弯曲段的轮廓空间，能有效提升设备内部的空间利用率，这也是很多小型化设备中越来越多采用一体异型弯管的原因。
