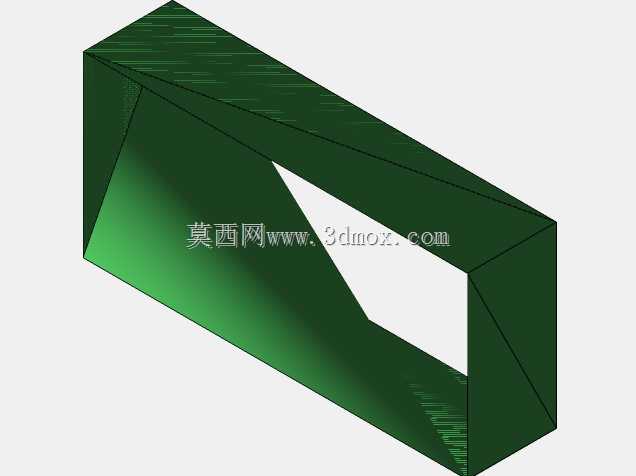

斜切镂空三角支撑结构练习构件

　　日常做结构建模练习时，这类带斜切面的镂空三角框架构件，是很适合用来巩固薄壁拉伸、斜向切除、实体抽壳这类基础操作的练习载体，很多刚接触三维结构设计的从业者，在熟悉软件基础命令阶段，都会从这类规则几何形态的构件入手，逐步建立空间建模的思维逻辑。从实际工程场景来看，这类带斜向支撑的镂空框架结构，在通讯设备的内部安装支架、小型电子设备的内置支撑骨架场景中十分常见，它的核心作用是在有限的安装空间内，用最少的材料用量实现足够的结构刚性，同时预留出的镂空区域可以方便线缆穿过、散热气流流通，不会占用多余的设备内部空间。做这类构件的建模时，首先要明确基准面的选择逻辑，斜切面的定位不能直接在默认基准面上绘制草图，需要先根据预设的倾斜角度创建辅助基准面，

　　再在辅助基准面上绘制截面轮廓，避免后续拉伸切除时出现角度偏差，导致构件的配合面无法和周边零件对齐。这个构件的整体形态是基于直角三角的空间延伸，两个垂直的端面可以作为安装基准面，用来和设备的壳体或者内部主板的安装柱贴合，斜向的支撑面做了等厚处理，壁厚保持均匀一致，这一点在实际生产中十分重要，不管是后续做注塑成型还是钣金折弯加工，均匀的壁厚可以避免出现缩痕、应力集中的问题，提升构件的成品率和长期使用的结构稳定性。中间的镂空区域不是随意开设的，它的边界和外轮廓保持了固定的等距关系，既保证了支撑边的宽度足够承受常规的载荷，又最大化地减轻了构件自身的重量，对于便携类通讯设备来说，每减少一克的结构件重量，都能提升产品的便携使用体验。

　　建模过程中要注意斜切面和垂直端面之间的过渡处理，这里没有做额外的圆角过渡，是因为作为练习构件，重点是掌握斜向特征的生成逻辑，实际量产的构件会在棱边位置添加小尺寸的圆角，避免安装时划伤操作人员，也能减少应力集中导致的构件断裂风险。从安装边界来看，两个垂直的安装端面预留了足够的平面区域，可以根据实际安装需求开设螺丝孔或者定位柱孔，不需要额外调整主体结构就能适配不同的安装场景，斜向的外表面没有多余的凸起特征，不会和设备内部的其他元器件产生干涉，在做装配校验的时候，可以很方便地通过干涉检查功能确认构件和周边零件的间隙是否符合设计要求。很多初学者做这类斜向结构的时候，容易出现壁厚不均匀、特征生成失败的问题，

　　本质上是对基准面的空间定位逻辑理解不到位，通过这类简单构件的反复练习，可以快速掌握空间基准的创建方法，为后续做复杂的设备内部支架、异形支撑结构打下扎实的基础。这类结构虽然形态简单，但是背后的设计逻辑和实际通讯设备内部的支撑支架是完全一致的，都是在满足结构强度的前提下，尽可能做轻量化、镂空化处理，兼顾散热、走线的功能需求，不要因为它是练习构件就忽略这些工程层面的设计细节，每一个基础特征的参数设置，都对应着实际生产和装配环节的具体要求。
