多齿花键轴类传动连接构件结构设计

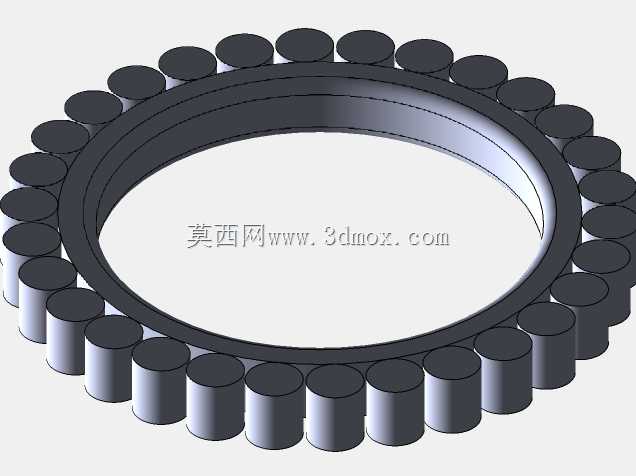

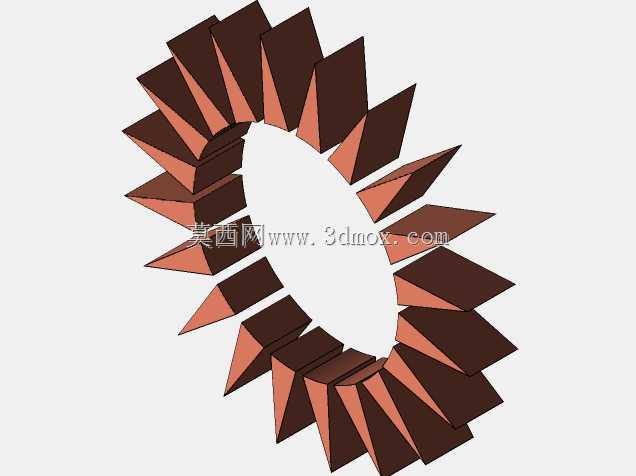

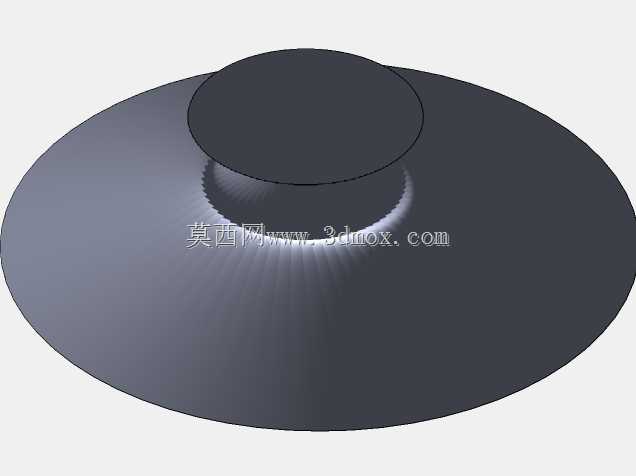

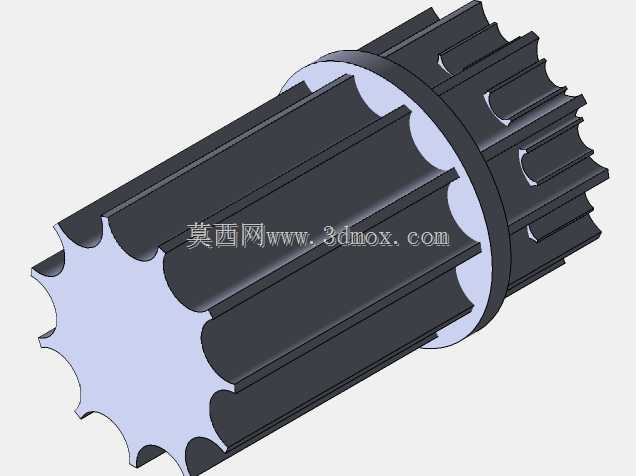

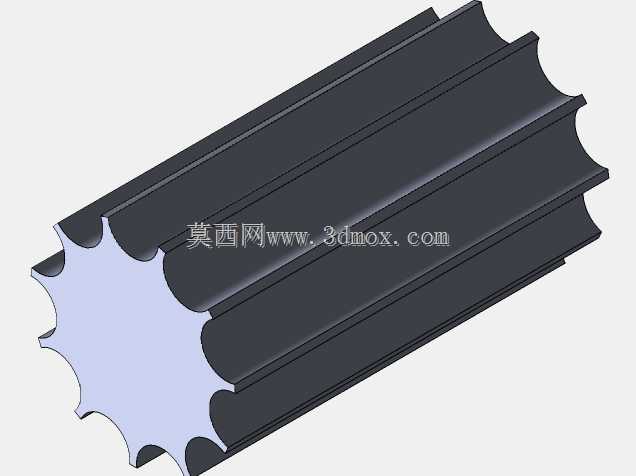

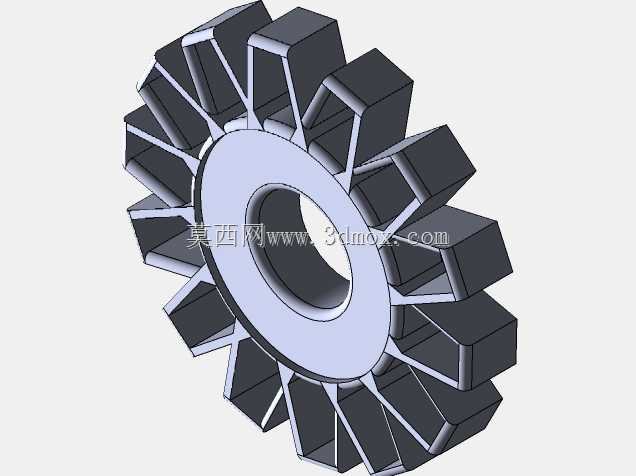

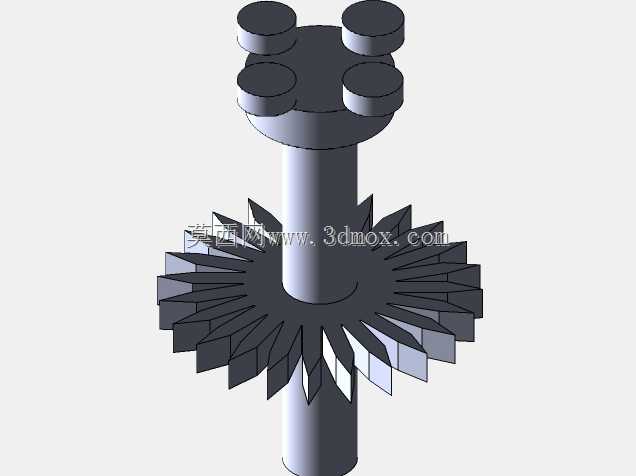

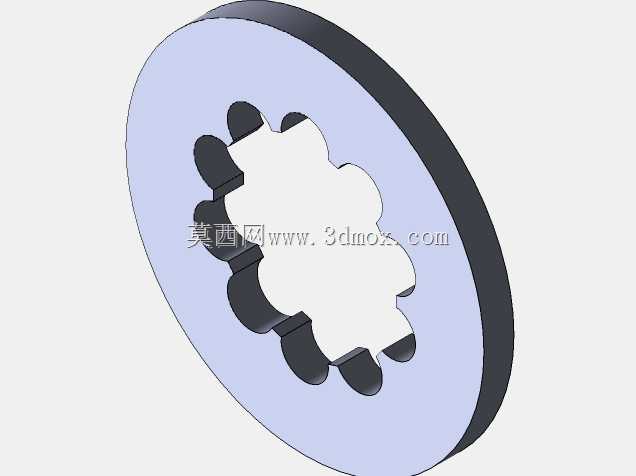

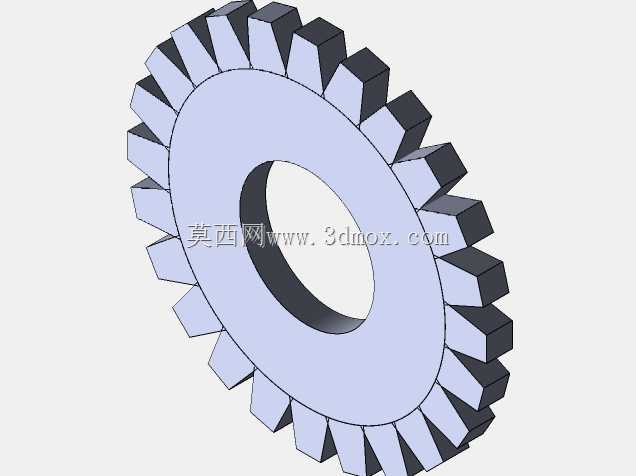

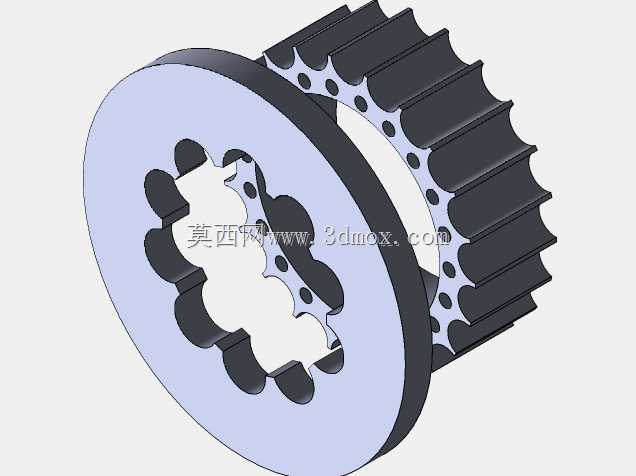

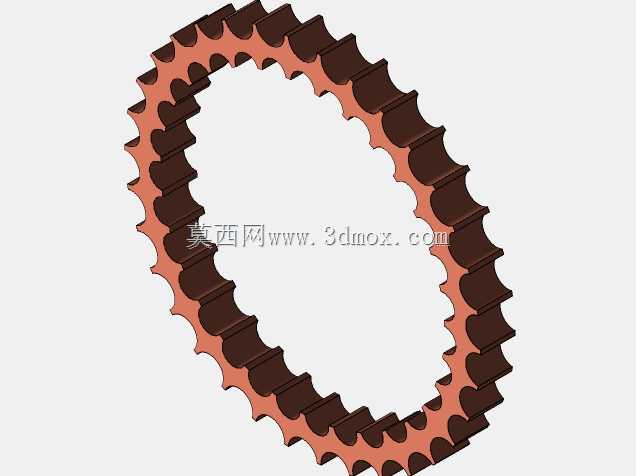

　　该构件属于传动系统里的花键类连接轴，主要应用在需要传递大扭矩、同时要求轴上配套零件可沿轴向滑移的工况场景，常见于机床进给箱、工程机械变速机构、重载传动模组这类需要频繁切换传动比、传递大载荷的设备单元中。不同于普通平键连接的轴类零件，该构件采用周向均布的多齿结构，齿与毂的接触面积更大，承载时单位面积的压应力更低，能够承受更高的冲击载荷与交变扭矩，同时对中性更好，在高速传动场景下能有效降低偏心带来的振动与磨损。从结构设计逻辑来看，该构件的外齿采用渐开线齿形设计，齿根处做了圆弧过渡处理，避免应力集中导致的齿根断裂，轴身主体为等直径圆柱结构，两端的齿部做了端部倒角，方便配套的花键毂顺利套装，减少装配时的齿面磕碰。

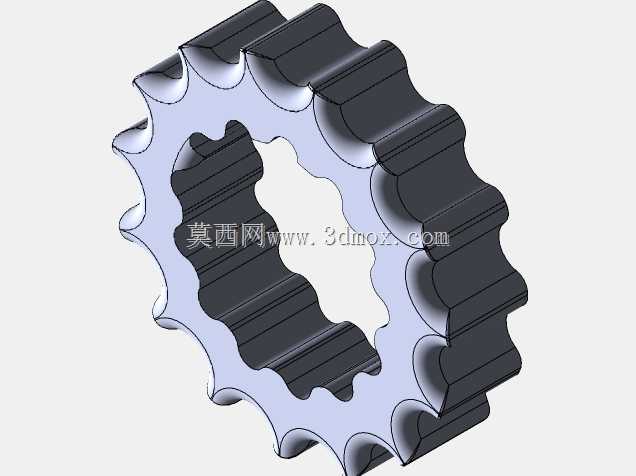

　　齿部的加工精度按照传动级要求设计，齿向公差控制在合理区间，保证滑移过程中不会出现卡滞，同时传递扭矩时各齿受力均匀，不会出现单齿过载崩损的情况。安装边界方面，该轴的主体外径与配套花键毂的内孔小径采用间隙配合，配合公差按照滑移工况选取，保证常温工况下可顺畅轴向移动，同时径向间隙控制在极小范围，避免传动时出现回程间隙。轴的两端预留有轴承安装位，安装位的轴径精度按照轴承内圈配合要求设计，采用过渡配合保证轴承内圈与轴同步转动，不会出现跑内圈的失效情况。齿部的长度根据配套滑移件的行程设计，保证滑移件在全行程范围内都能保持足够的啮合齿数，不会出现脱齿、啮合长度不足导致的齿面压溃。在实际使用场景中，这类花键轴通常搭配换挡拨叉使用，

　　拨叉带动花键毂沿轴身轴向移动，实现不同齿轮副的啮合切换，完成变速功能，相比单键连接的滑移齿轮结构，花键结构的导向性更好，换挡时的阻力更小，操作手感更顺畅，同时长期使用后的磨损量更低，整机的大修周期更长。设计过程中需要重点校核齿面的接触强度与齿根的弯曲强度，根据传递的额定扭矩计算所需的啮合齿数与齿高，避免出现齿面胶合、齿根断裂的失效形式，同时要考虑热处理工艺的可行性，齿部需要做表面淬火处理，提高齿面的硬度与耐磨性，轴芯部分保持较好的韧性，承受冲击载荷时不会出现脆性断裂。轴身的表面粗糙度按照传动件要求设计，滑移配合面的粗糙度控制在Ra1.6以下，减少滑移时的摩擦阻力，非配合面的粗糙度控制在Ra6.3即可，降低不必要的加工成本。

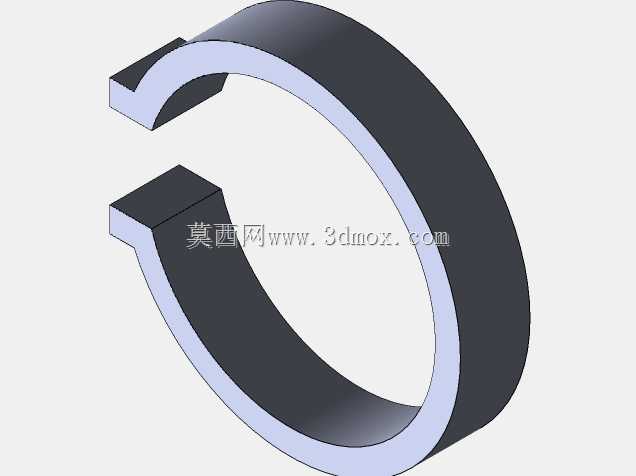

　　端部的倒角设计不仅方便装配，还能去除加工后的毛刺，避免装配时毛刺脱落进入传动系统造成磨损。在三维建模过程中，采用参数化设计方式，先绘制单齿的齿形截面，通过圆周阵列得到全周的齿形结构，再通过拉伸得到轴身主体，最后对齿根、端部做倒圆角与倒角处理，建模时需要注意齿形的渐开线参数准确，保证后续加工时的齿形精度，同时预留合理的加工余量，方便后续的机加工与热处理工序。这类构件在实际装配时需要注意轴向定位，通常通过轴肩与卡簧配合实现轴向固定，保证轴在运转过程中不会出现轴向窜动，同时预留合理的热膨胀间隙，避免长时间运转温升后出现轴件卡滞的情况。日常维护中需要定期在齿面涂抹润滑脂，减少齿面的磨损，同时检查齿面的磨损情况，当齿面磨损量超过设计阈值时及时更换，避免出现打齿导致的整套传动机构损坏。
