碳纤维一体化承载底盘结构设计

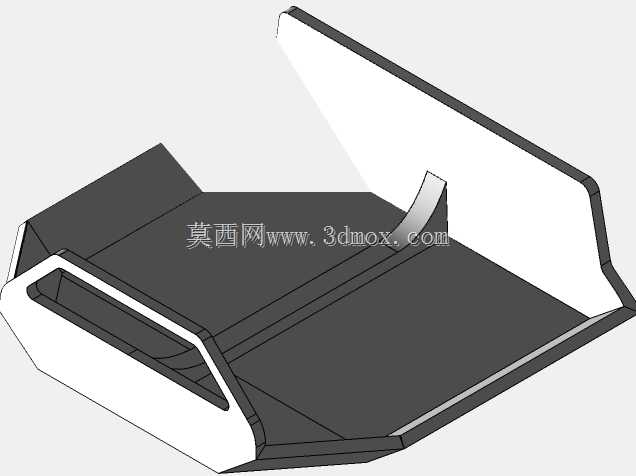

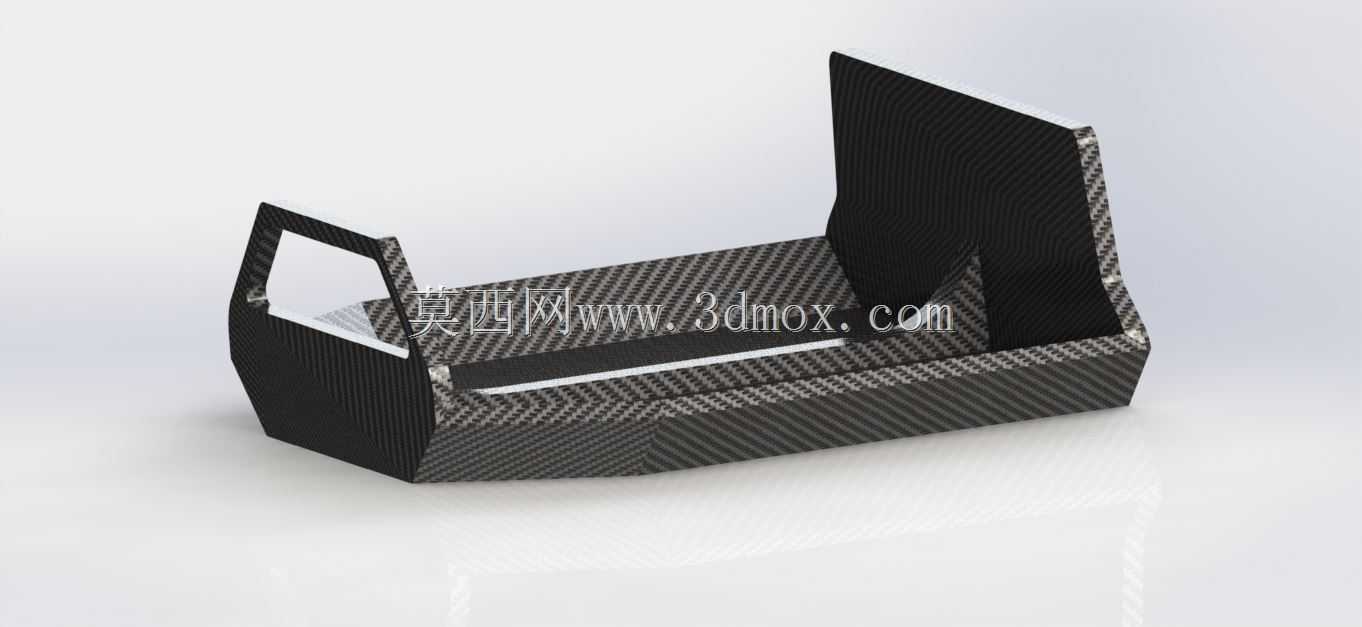

　　这款碳纤维一体化承载底盘，核心面向小型竞速类移动载具的承载需求设计，采用CFRP碳纤维复合材料作为主体成型材质，区别于传统金属拼接式底盘的多组件螺栓连接结构，整体采用一体成型的单体壳设计思路，从根源上减少了连接节点带来的应力集中问题，同时大幅降低结构整体自重。从实际应用场景来看，这类底盘多用于小型遥控竞速载具、轻量化实验类移动平台的核心承载部分，需要同时承担上部动力组件、控制模块、能源单元的安装固定功能，还要传递行驶过程中来自地面的冲击载荷、转向时的侧向扭矩以及加速制动过程中的纵向惯性力，对结构的比强度、比刚度有着极高的要求。设计过程中首先梳理了各安装子系统的边界尺寸：前部预留的镂空区域为转向舵机与前轮转向组的安装让位，

　　同时该区域的围边做了局部加厚铺层，用来承受前轮受到的正面冲击，避免碰撞时前部结构出现分层开裂；中部的平整承托区域是电池与主控电路板的安装位，平面度公差控制在0.2mm以内，保证电子元件安装时不会出现翘曲虚接的问题，该区域底部的铺层采用0度与90度正交铺层为主，辅以±45度铺层提升抗剪切性能，能够承受电池重量带来的持续静载荷以及行驶中的振动载荷；后部的直立围板结构是动力电机与后轮传动组件的安装基准，该区域做了局部的翻边加强设计，安装孔位处预埋了金属衬套，避免螺栓拧紧时对碳纤维层合板造成压溃损伤，同时直立结构的角度经过反复校核，保证动力输出轴的轴线与底盘基准平面平行，避免传动过程中出现额外的径向力损耗。从外形尺寸与安装边界来看，

　　底盘整体轮廓采用流线型切角设计，两侧的围边高度根据内部组件的最高安装高度做了适配，既能够对内部电子元件起到侧向防护作用，避免行驶中溅起的碎石、杂物直接撞击核心部件，又不会因为围边过高增加不必要的迎风面积与结构重量；底盘底部做了微幅的楔形收窄设计，在通过起伏路面时能够减少托底的概率，同时底部的铺层表面做了哑光耐磨处理，降低轻微剐蹭对结构强度的影响。不同于金属底盘需要通过焊接、铆接拼接多个冲压件的生产流程，这款碳纤维单体底盘在设计阶段就将所有安装定位特征、加强结构整合到一体成型的模具中，铺层设计时针对不同受力区域调整铺层角度与铺层厚度，在受力较小的非安装区域适当减少铺层层数，在安装点、受力传递路径上增加局部铺层厚度，

　　实现材料利用率的最大化。实际装配过程中，所有组件的安装孔位都在成型后通过CNC精加工完成，孔位位置度公差控制在0.1mm以内，保证各子系统装配时不需要额外修配，能够直接定位安装；底盘与上部外壳的连接点位均匀分布在两侧围边的上沿，连接点处同样做了局部加厚，避免频繁拆装造成连接孔滑牙或者结构损伤。从结构性能角度来看，这种一体化碳纤维底盘的抗扭刚度相比同重量的铝合金拼接底盘提升40%以上，在高速过弯、飞跃落地等极端工况下，底盘不会出现永久性的塑性变形，能够始终保证各传动部件的相对位置精度，减少因为底盘变形导致的传动卡顿、轮胎偏磨等问题；同时碳纤维材料本身的阻尼特性优于金属材料，能够有效过滤行驶过程中传递到电子元件的高频振动，降低主控板、传感器等精密部件因为振动出现故障的概率。设计过程中还特意规避了传统碳纤维结构容易出现的锐角应力集中问题，所有结构转角处都做了R3以上的圆角过渡，铺层时在转角处增加了连续纤维的补强层，避免载荷循环过程中转角处出现裂纹扩展；底盘前部的镂空结构并非单纯的减重设计，该位置同时作为转向机构的运动让位空间与前部走线的通道，转向拉杆的运动轨迹经过反复模拟校核，保证在最大转向角度下不会与底盘结构发生运动干涉，走线通道的边缘做了光滑倒圆处理，避免线束被尖锐边缘割破绝缘层。
