V型发动机缸体夹紧定位工装结构

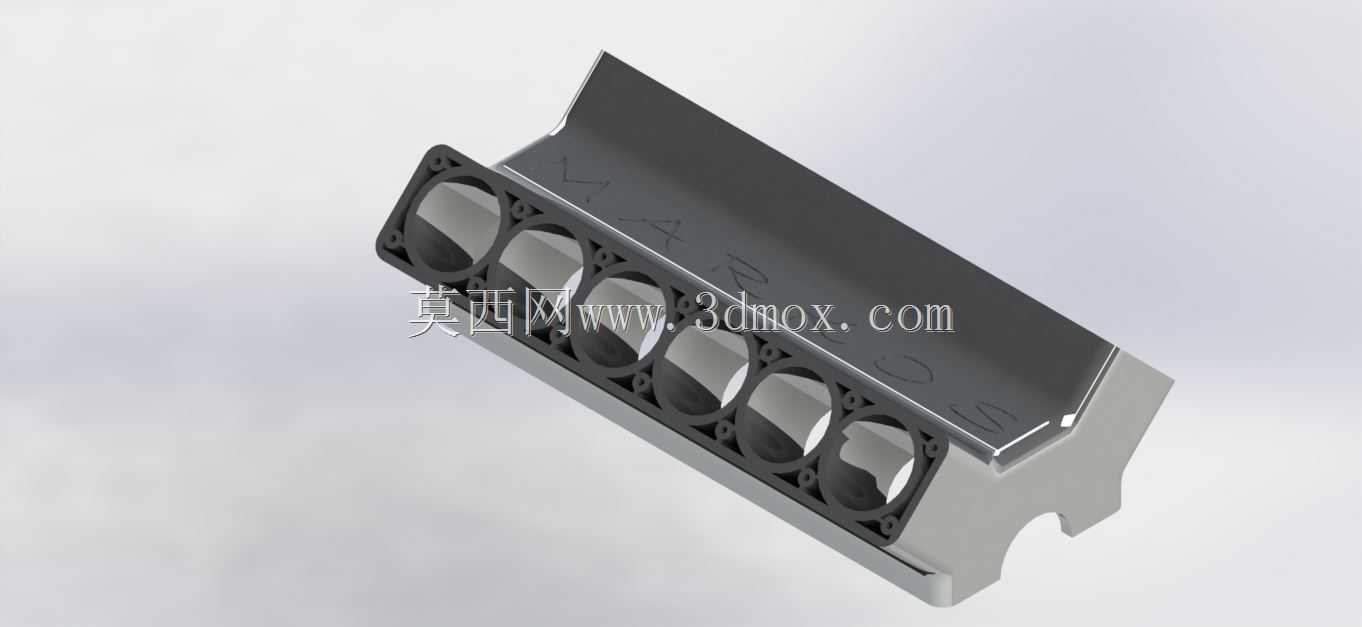

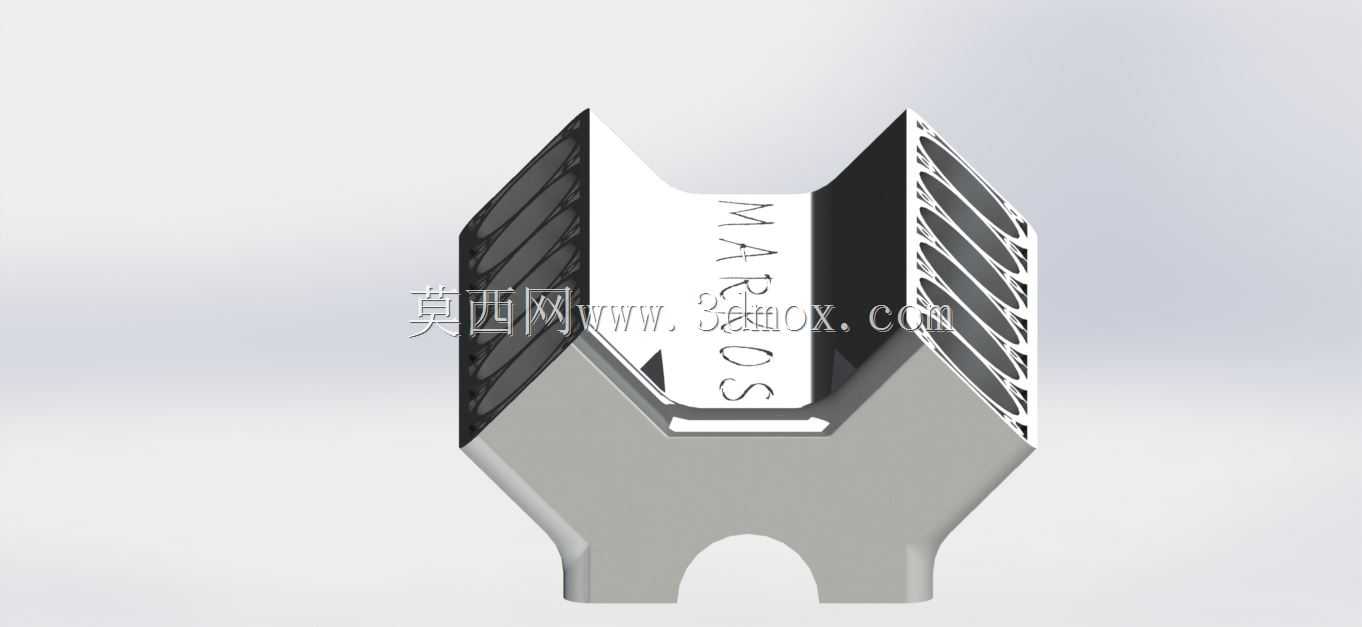

　　在大排量多缸内燃机的机加工产线里，这类V型夹角定位块是缸体粗精加工工序里的核心定位元件，主要适配V12机型缸体的开档面装夹需求，区别于直列机型的平面定位结构，V型缸体的两侧缸列呈固定夹角排布，加工缸孔、曲轴孔、凸轮轴孔这些核心同轴度特征时，必须依托对应角度的定位面完成基准统一，避免多次装夹带来的形位公差累积。从结构设计逻辑来看，这个定位块的V型工作面角度完全匹配对应V12缸体的V型夹角，工作面做了加厚处理，避免长期受夹紧力后出现压溃变形，V型面的边缘做了小尺寸倒角，一方面是装夹时引导缸体顺利落位，另一方面也能避免锐角磕碰缸体的铸造毛坯面，造成零件外观损伤。定位块的下部做了带安装孔的支脚结构，

　　安装孔的位置公差严格匹配机床工作台上的T型槽间距，安装时可以通过T型螺栓直接固定在工装基板上，不需要额外做转接板，减少装夹层级带来的刚性损失。定位块的非工作面做了阵列式的减重槽设计，这些减重槽不是随意排布的，是通过有限元受力分析后，在不影响整体刚性的区域去除冗余材料，一方面降低整个工装的自重，方便产线换型时的人工搬运调整，另一方面也能减少铸件的材料成本，同时减重槽的排布也能提升铸件的冷却均匀性，避免铸造过程中出现内部缩松缺陷，影响定位块的长期使用寿命。实际使用场景中，这类定位块通常成对布置在缸体的前后两个开档位置，和侧面的辅助支撑、顶部的夹紧压板配合使用，当缸体吊装落位到V型面上后，V型的两个斜面会自动找正缸体的中心轴线，

　　不需要操作人员反复调整工件位置，能大幅缩短单件装夹的辅助时间。定位块的V型工作面粗糙度要求控制在Ra1.6以内，太粗糙会造成定位面和缸体毛坯面的接触点不均匀，加工时出现工件窜动，太光滑则会提升加工成本，没有实际工程意义。考虑到机加工现场会有切削液、金属碎屑的冲刷，定位块的材质选用40Cr调质处理，表面淬火硬度达到HRC45-50，既能保证足够的刚性抵抗夹紧力和切削力的交变载荷，也能具备不错的耐磨性，长期使用后工作面的磨损量控制在允许范围内，不需要频繁更换定位元件。在安装边界上，定位块的总高度需要匹配机床的加工行程，不能因为定位块过高导致刀具加工到最下方的曲轴孔时出现超程，也不能过低导致刀具和工装基板发生碰撞，

　　下部支脚的厚度要保证螺栓拧紧后不会出现支脚变形，安装孔的孔径比配套的T型螺栓大1mm，预留少量的调整余量，方便安装时微调定位块的位置，补偿工装基板的安装误差。另外在V型面的中间位置做了让位凹槽，这个凹槽的作用是避让缸体V型夹角处的铸造凸台，避免落位时凸台和定位块发生干涉，导致缸体无法完全贴合定位面，造成定位失准。这类定位结构除了用于V12缸体的机加工装夹，也可以通过调整V型夹角尺寸、整体安装尺寸，适配不同夹角的V6、V8机型缸体的装夹需求，属于内燃机机加工工装里的典型通用化定位元件，设计时需要重点关注V型面的角度公差、工作面的平面度、安装孔的位置度这几个核心形位公差，角度公差一般控制在±2′以内，平面度控制在0.02mm以内，才能保证缸体装夹后的定位精度满足后续孔系加工的同轴度、位置度要求。在实际产线调试时，首次安装定位块后需要用百分表打表校正V型面的直线度，确保两个定位块的V型面同轴度误差在0.03mm以内，避免缸体落位后出现别劲的情况，导致装夹变形，影响最终的加工精度。
