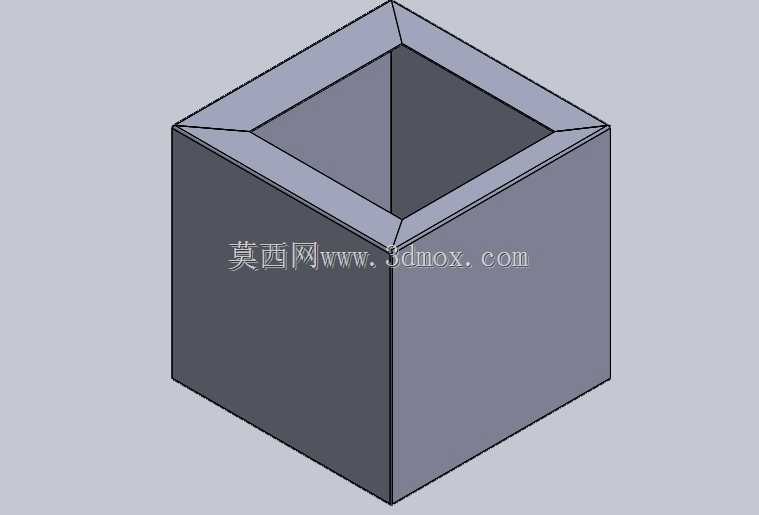

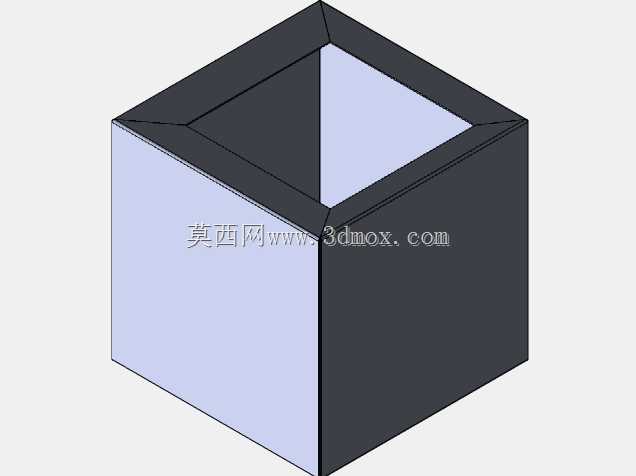

顶部带异径翻边的敞口金属板盒结构

　　这类带顶部法兰边的敞口金属板盒，在车间日常的工装治具、小型物料收纳、设备局部防护结构里应用十分普遍，很多时候现场需要的不是标准化尺寸的型材盒，而是要适配特定安装空间、匹配对应承托需求的定制化钣金结构。实际使用场景里，这类结构常被用来盛放加工过程中的小型紧固件、待检测的精密小零件，也可作为设备走线的分线盒外罩、小型气动元件的安装承托壳体，顶部的法兰边一方面用来提升盒体敞口处的结构刚度，避免薄板折弯后敞口边缘出现受力变形，另一方面也作为安装贴合面，可通过法兰边上预留的安装孔将整个盒体固定在设备机架、工作台立面或者生产线旁的挂架上。

　　从结构功能来看，敞口设计是为了方便操作人员快速取放内部盛放的物件，不需要额外设计盒盖与锁扣结构，适配高频次取放的作业场景；顶部不同尺寸的法兰边，是根据实际安装位置的贴合面宽度来设计的，比如靠近设备走线槽的一侧法兰边做窄，避免和线槽盖板产生干涉，靠近操作位的一侧法兰边适当加宽，可临时放置镊子、小型扳手这类随手使用的工具。整个盒体采用等厚薄板加工，所有折弯位置均预留了合理的折弯内R角，避免折弯处出现应力集中导致的板材开裂，同时法兰边与盒身侧壁的衔接位置做了闭合角处理，既能够减少拼接缝隙，避免细小零件从缝隙掉落，也能提升整个盒体的抗扭刚度，即使盛放一定重量的金属零件，盒体也不会出现侧壁外鼓的变形问题。

　　设计这类结构的时候，首先要确认安装边界的尺寸限制，比如安装位置的可用平面宽度、深度，以及周边突出部件的避让距离，先确定盒身的内部净尺寸——内部净尺寸要比盛放的最大零件外形单边预留至少5mm的间隙，方便零件取放，再根据选用的板材厚度计算折弯展开尺寸，要注意不同折弯方向的板材纤维方向对回弹的影响，提前预留折弯补偿量。顶部法兰边的宽度不是统一数值，要根据每一侧的安装需求单独设定：需要打安装孔的一侧，法兰边宽度要满足安装孔的边距要求，至少要大于螺栓直径的2倍，保证安装时螺栓头有足够的压紧面；不需要打安装孔的侧边，法兰边宽度只要满足刚度要求即可，一般取板材厚度的8-10倍就能有效抑制敞口处的变形。另外法兰边的折弯角度要严格控制为90度，保证安装时法兰面与安装基面能够完全贴合，避免出现安装间隙导致盒体固定后出现晃动。

　　从实际加工的角度，这类结构不需要焊接，全部通过折弯、压合边角即可成型，加工效率高，成本也更低，适合小批量定制加工。如果是用作承托较重物件的场景，可以在盒体内部的折弯角处增加小型三角加强筋，进一步提升结构的承载能力，加强筋的位置要避开内部零件的放置空间，不要影响内部的有效使用容积。如果是用作防护类的罩体，还可以在法兰边上粘贴密封泡棉条，填补法兰面与安装基面之间的缝隙，起到防尘、防切削液飞溅进入盒体内部的作用。设计时还要注意盒体底部的圆角处理，避免直角位置积存切屑、灰尘，方便日常使用后的清理工作，底部如果需要放置在工作台面上，可在四个角位置预留粘贴防滑脚垫的位置，避免盒体被碰撞时出现滑动。
