V12汽车发动机半组气缸盖结构设计

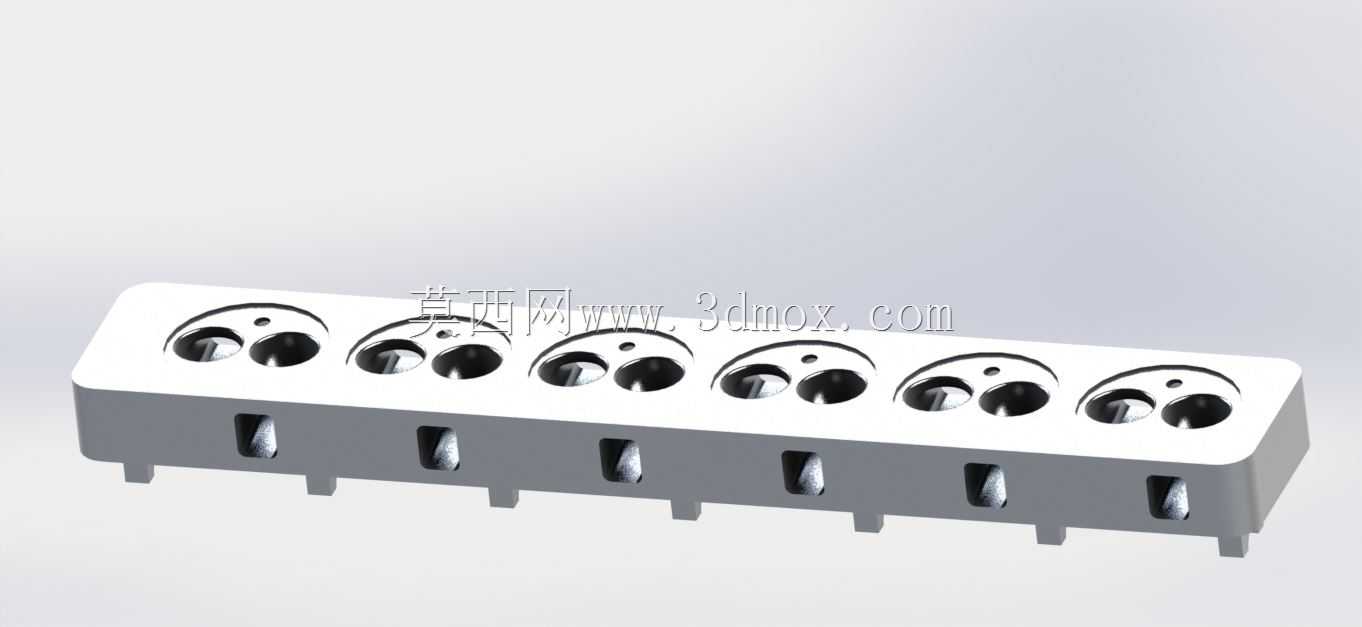

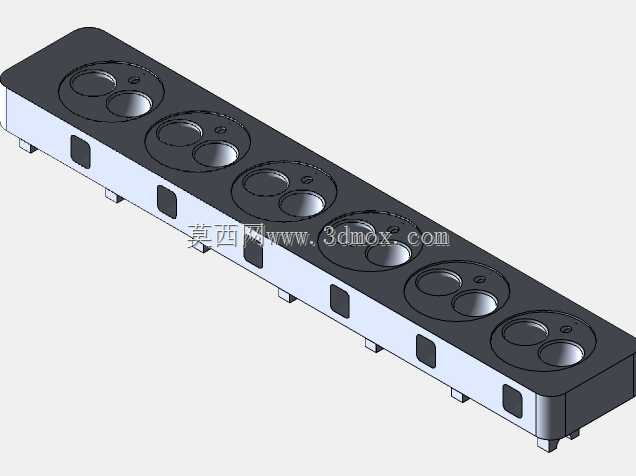

　　在大排量高性能乘用车辆、赛事专用车辆以及高端特种动力装备的动力总成开发环节，气缸盖作为发动机核心承压与配气承载部件，其结构合理性直接决定整机动力输出上限、燃烧效率与运行可靠性。本次呈现的是V12发动机单侧6缸的半组气缸盖结构，对应V型夹角布局下的单侧列气缸配置，可直接匹配V12动力的单侧配气、冷却与润滑系统对接需求。从实际装车应用场景来看，这类半组式气缸盖多用于大排量V型发动机，相比整体式缸盖，单侧独立结构可降低铸造工艺难度，同时在后期维保环节可单独拆解单侧列进行检修，无需拆卸整个缸盖组件，大幅降低大排量机型的维护成本与作业时长。

　　从功能特性层面看，该气缸盖集成了燃烧室顶部成型结构、进排气道布置、气门安装座孔、冷却水道空腔以及润滑油道通路，每个气缸对应独立的双进双排气门座孔布局，可满足高转速工况下的进排气效率需求，适配大马力V12发动机的高充气效率要求。缸盖下部的定位凸台结构可与气缸体上沿的定位止口精准配合，保证缸盖与缸体装配后的同轴度，避免燃烧室密封失效风险；侧面均匀分布的矩形槽结构为冷却水道的侧盖安装位，可通过侧盖封闭水道空腔，同时预留冷却液排空与温度传感器安装接口，满足发动机热管理系统的布置需求。底部均匀分布的定位凸脚用于与缸体的螺栓孔位精准对位，保证缸盖螺栓的锁紧力均匀分布在缸盖结合面，避免局部应力集中导致的缸盖变形或冲缸垫故障。

　　设计思路上，该结构优先考虑了高负荷工况下的结构强度与热变形控制，缸盖主体采用一体式铸造成型的框架结构，壁厚分布遵循热负荷区域加厚、非受力区域减薄的原则，在燃烧室周围、气门座圈安装区域预留足够的壁厚余量，承受燃烧过程的高温高压冲击，同时在进排气道之间、两缸之间的鼻梁区布置交叉冷却水道，保证高负荷运行时热量可被冷却液快速带走，避免局部热疲劳裂纹的产生。每个气缸对应的进排气道采用流线型平滑过渡设计，减少进排气过程的气流阻力，提升充气效率与排气顺畅度，匹配高性能发动机的配气相位需求。

　　从安装边界尺寸来看，该半组缸盖整体为长条形等截面布局，长度方向对应6个气缸的中心距累加，可匹配V12发动机常规的90mm左右缸心距设计，宽度方向覆盖单侧气缸的燃烧室直径与进排气道布置空间，高度方向预留了气门弹簧、凸轮轴安装的足够空间，下部结合面的平面度要求控制在0.05mm以内，保证与缸体、气缸垫结合后的密封性能。缸盖侧面的安装槽深度统一，可匹配标准规格的水道密封盖板，底部凸脚的位置度公差控制在0.1mm以内，保证与缸体螺栓孔的精准对位，装配时可通过定位销先完成预定位，再按规定扭矩顺序锁紧缸盖螺栓，避免装配应力导致的缸盖翘曲变形。在实际建模过程中，该结构充分考虑了铸造工艺的拔模斜度与加工余量预留，所有安装孔位、结合面均预留了后续机加工的余量，气道内部的曲面平滑过渡无锐角，避免铸造过程产生砂眼、气孔等缺陷，同时减少气流在气道内的紊流损失。
