高性能通风划线盘式制动部件结构设计

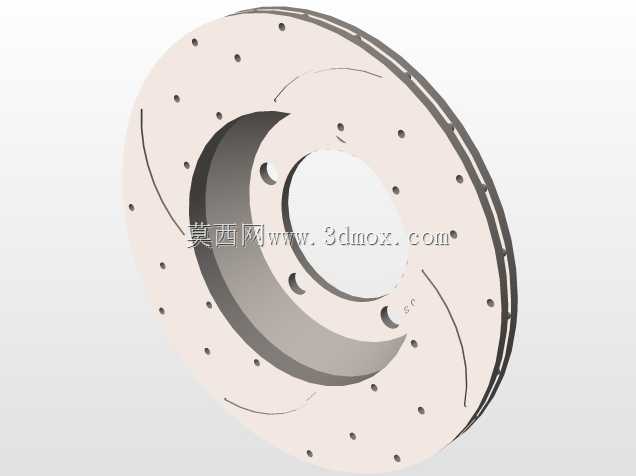

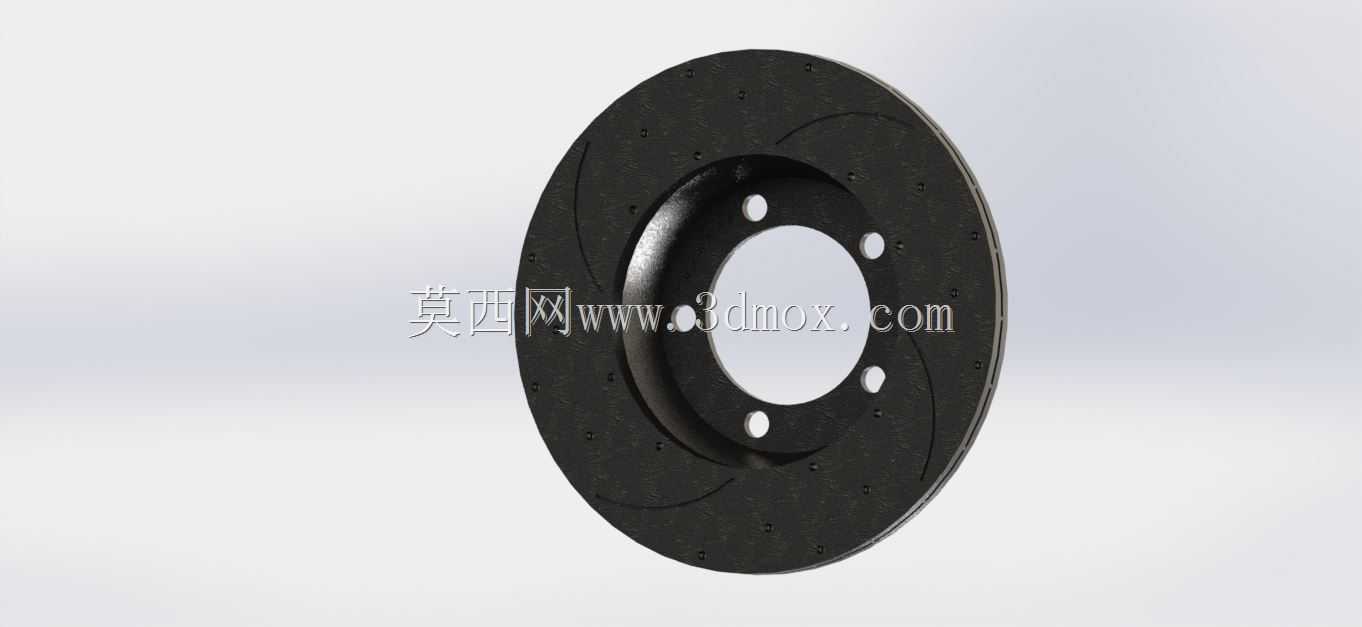

　　在乘用车与轻型商用车的底盘制动系统布局中，盘式制动器早已成为前轮制动的标准配置，部分追求制动性能的车型也会将其应用于后轮，相比传统鼓式制动结构，它在连续制动工况下的热衰退抗性、制动响应速度、涉水后的性能恢复能力都有显著优势，是整车主动安全体系里的核心执行部件。这款盘式制动部件的设计，首先围绕摩擦副的热管理逻辑展开，制动盘本体采用高碳铸铁材质，盘面分布的划线槽并非装饰结构，而是在制动过程中可以快速刮除摩擦片表面的磨屑，避免磨屑在摩擦面间形成磨粒磨损加剧盘面损耗，同时划线结构能够打破盘面与摩擦片之间的水膜，在雨天行驶场景下大幅缩短制动系统的性能恢复时间，避免涉水后首脚制动出现制动力空程的问题。从安装边界来看，

　　制动盘中心的定位孔与周边四个安装螺栓孔采用同轴度公差0.02mm的精度设计，能够直接适配多数紧凑型乘用车的转向节安装接口，中心定位孔的台阶结构可以保证制动盘安装时的径向定位精度，避免高速制动时出现盘面偏摆导致的方向盘抖动问题；制动盘的有效摩擦半径经过匹配计算，能够适配单缸浮动式制动卡钳的夹紧力输出范围，在常规制动管路压力下即可提供足够的制动力矩，不需要额外调整制动总泵的助力比参数。设计过程中特意对制动盘的通风散热结构做了优化，虽然是实心盘结构，但盘面的微孔与划线槽共同构成了散热通道，在车辆行驶时的迎面气流可以顺着划线槽快速带走摩擦产生的热量，将连续十次全力制动后的盘面温度控制在材料热衰退阈值以内，

　　避免高温下摩擦系数骤降导致的制动距离拉长。在实际装车场景中，这款制动盘可以直接替换同规格的原厂配件，不需要对周边的卡钳、防尘罩、轮毂轴承等部件做任何改装，安装时只需要保证盘面与轮毂结合面的清洁度，避免有锈迹或泥沙夹在结合面之间导致的安装偏斜，紧固螺栓按照对角顺序分三次拧紧到规定扭矩即可。从功能特性上看，它的摩擦面平面度公差控制在0.01mm以内，能够保证制动过程中摩擦片与盘面的完全贴合，不会出现局部接触导致的制动异响、摩擦片偏磨问题；盘面的硬度经过调质处理，表层硬度在HB180-220区间，既保证了足够的耐磨性，又不会因为硬度过高导致摩擦片的异常损耗，平衡了制动盘自身寿命与摩擦片的更换周期。很多结构设计人员在做制动系统匹配时，

　　容易忽略制动盘的热容量参数，这款盘式制动器的设计过程中，通过对盘面厚度的合理选取，在保证簧下质量不会过度增加的前提下，预留了足够的热容量，在山区长下坡连续制动的场景下，能够吸收更多的摩擦热量，减少制动系统出现热失效的概率。另外，制动盘的边缘做了小尺寸的倒角处理，既可以避免安装过程中边缘磕碰产生的毛刺影响装配精度，也能减少车辆行驶过程中制动盘边缘与空气摩擦产生的风噪，提升整车的NVH表现。在三维建模过程中，所有安装孔的位置度、摩擦面的形位公差都做了参数化设置，设计人员可以根据不同车型的安装需求，快速调整安装孔的分布直径、中心孔尺寸、盘面外径等参数，不需要重新绘制基础特征，大幅缩短同系列产品的改型设计周期。需要注意的是，这类盘式制动部件在装车使用时，需要匹配对应摩擦系数等级的摩擦片，若摩擦片摩擦系数过高，容易导致制动时车轮过早抱死触发ABS系统频繁介入，若摩擦系数过低则会导致制动力不足，因此在选型时需要结合整车的轴荷分配、最高车速、轮胎抓地力参数做匹配计算，保证制动力输出曲线符合整车的制动调校需求。
