车用涡轮增压器蜗壳叶轮组合结构

　　在车用内燃机、小型工业燃气轮机的进气增压回路里，这类涡轮组件是核心的能量转换部件，它的核心作用是把发动机排出的高温高压废气能量转化为同轴压气机的驱动力，在不增加发动机排量的前提下提升进气充量，让整机输出扭矩提升30%以上，同时优化燃油消耗率、降低尾气排放，是小排量动力总成实现高功率输出的关键结构。

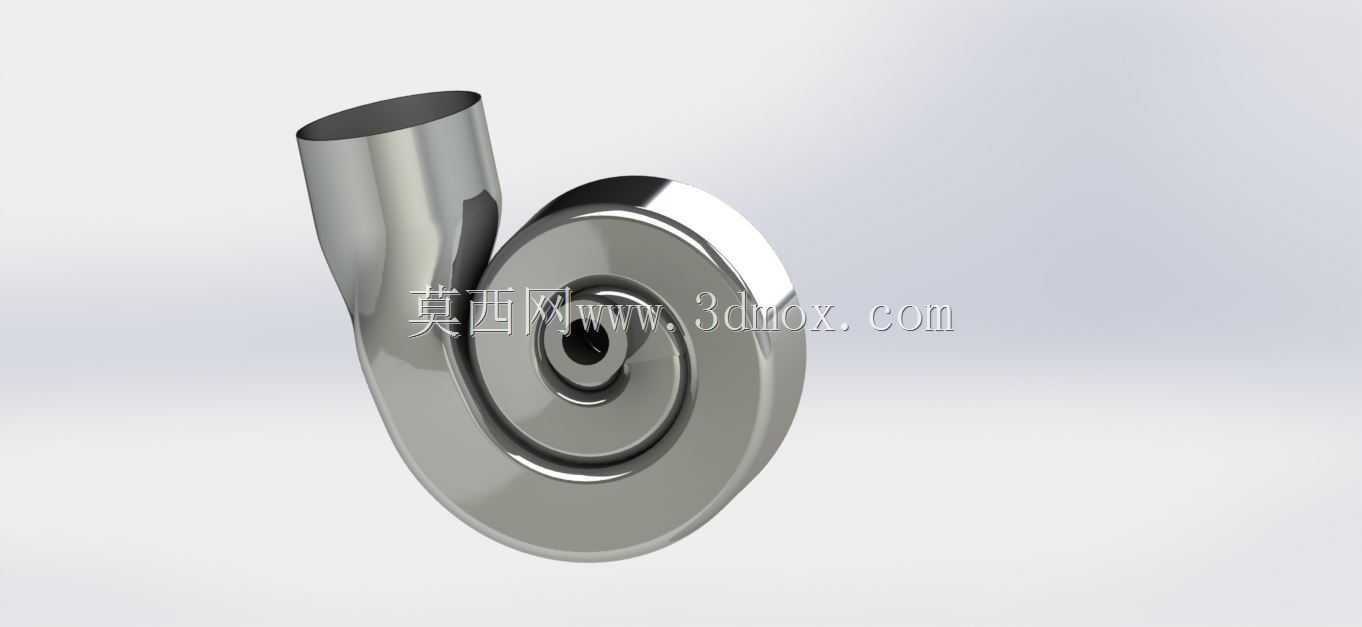

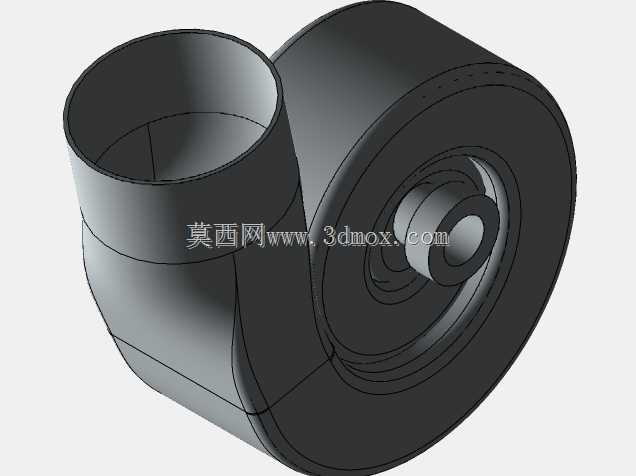

　　从结构设计逻辑来看，这个模型完整还原了涡轮端的蜗壳流道与叶轮的匹配关系，蜗壳采用变截面螺旋流道设计，入口段做了渐扩过渡，能够让废气从排气歧管进入时的流速平稳降低，把气流的动能逐步转化为压力能，减少气流冲击带来的能量损失；流道截面沿着叶轮周向逐步收窄，保证气流沿着叶轮周向均匀进入叶片通道，避免出现局部涡流导致的叶轮振动。叶轮采用半开式径向涡轮结构，叶片型线为后弯式设计，这种型线在高转速工况下的效率区间更宽，能够适配发动机从怠速到额定转速的宽范围废气流量变化，叶片前缘做了小圆角钝化处理，降低高速气流冲刷下的应力集中，叶轮中心的安装孔与轴系采用过盈配合定位，孔内预留了键槽位置，保证大扭矩传递下不会出现相对滑移。

　　安装边界上，蜗壳的入口为圆形直段接口，接口端面加工有密封槽，用于和发动机排气歧管的法兰对接，对接时采用金属缠绕垫片实现高温密封，可耐受700℃以上的持续排气温度；蜗壳与中间轴承体的连接端为止口定位结构，止口配合公差选H7/js6，保证装配后蜗壳与叶轮的同轴度控制在0.02mm以内，避免叶轮高速旋转时与蜗壳内壁发生刮蹭。叶轮的轴向定位依靠轴端的锁紧螺母，装配时需要保证叶轮背面与轴承体端面的间隙在0.15-0.25mm之间，既要避免热态膨胀后出现碰磨，也要防止间隙过大导致的气流泄漏损失。

　　实际应用场景中，这类涡轮结构除了车用动力领域，还会用在小型航空活塞发动机的增压系统、工业微型燃气轮机的动力涡轮段，以及部分燃料电池系统的空气循环回路里。设计时需要重点校核蜗壳的热变形量，因为工作状态下蜗壳表面温度梯度很大，入口段与出口段的温差能达到400℃以上，模型里的蜗壳壁厚做了渐变处理，高温入口段壁厚稍薄，减少热应力集中，靠近轴承体的连接段壁厚适当增加，保证连接刚度。叶轮的动平衡精度要求达到G2.5级，因为工作转速通常在每分钟10万转以上，微小的不平衡量都会引发剧烈的轴系振动，直接影响轴承的使用寿命。

　　流道设计上，蜗壳的截面变化率经过了反复迭代，保证各个角度进入叶轮的气流攻角都在最优区间内，避免攻角过大导致的气流分离，让涡轮的最高效率达到78%以上。叶轮的叶片数量经过匹配计算，在保证流通能力的前提下减少叶片尾迹带来的流动损失，叶片与蜗壳内壁的径向间隙控制在0.3mm左右，间隙过大会导致漏气损失增加，间隙过小则容易在热态下出现碰磨故障。整个组件的重量控制也做了优化，蜗壳采用耐热铸钢材质时，整体重量控制在2.5kg以内，叶轮采用高温合金精密铸造，重量仅为0.3kg左右，降低高速旋转时的转动惯量，让涡轮的响应速度更快，缓解发动机加速时的涡轮迟滞现象。

　　在三维建模过程中，这类结构需要重点处理蜗壳的螺旋曲面与叶片的自由曲面的连续性，蜗壳的螺旋线采用变螺距设计，保证流道截面的平滑过渡，不能出现局部的曲率突变，否则会导致实际加工时出现应力集中，也会影响气流的流动状态。叶轮的叶片型线需要根据气动计算的结果生成，每个截面的翼型角度都要对应不同半径处的气流速度三角形，建模时要保证叶片表面的光顺度，曲面的G2连续性要达标，减少后续CFD仿真时的网格畸变问题。装配建模时需要做干涉检查，模拟热态下的零件膨胀量，验证全工况下的运动间隙是否满足设计要求，避免实际装配后出现运转故障。
