直列四缸发动机曲轴箱结构设计

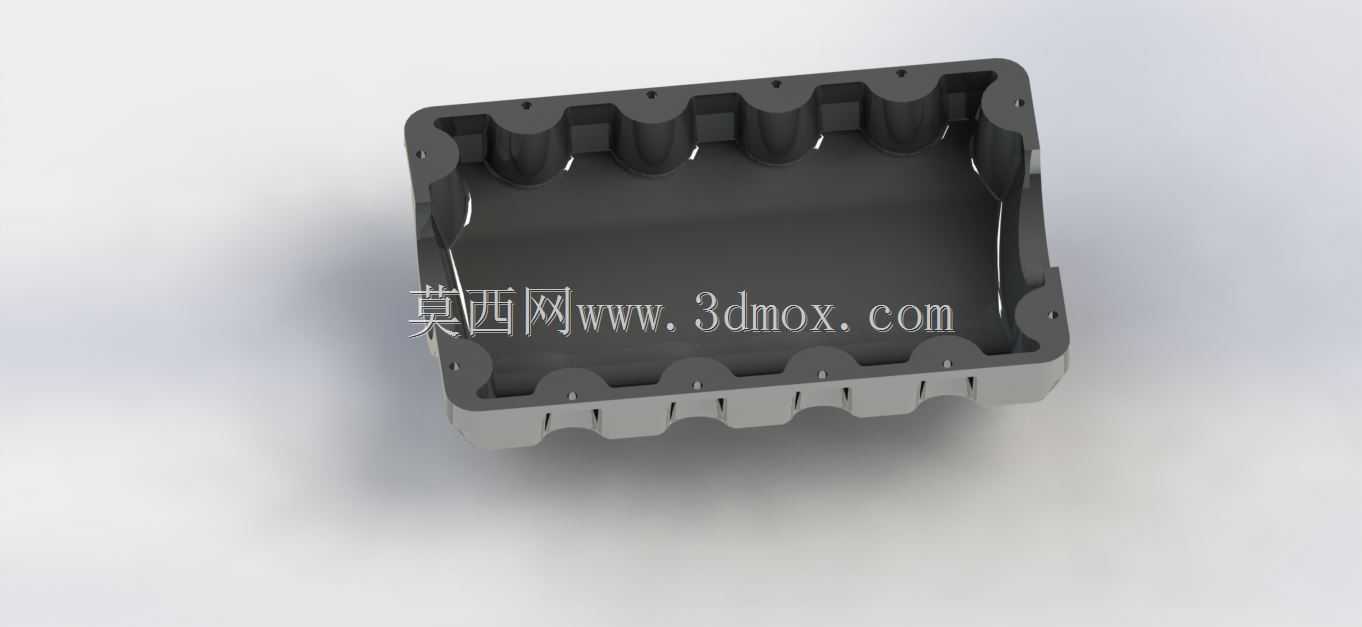

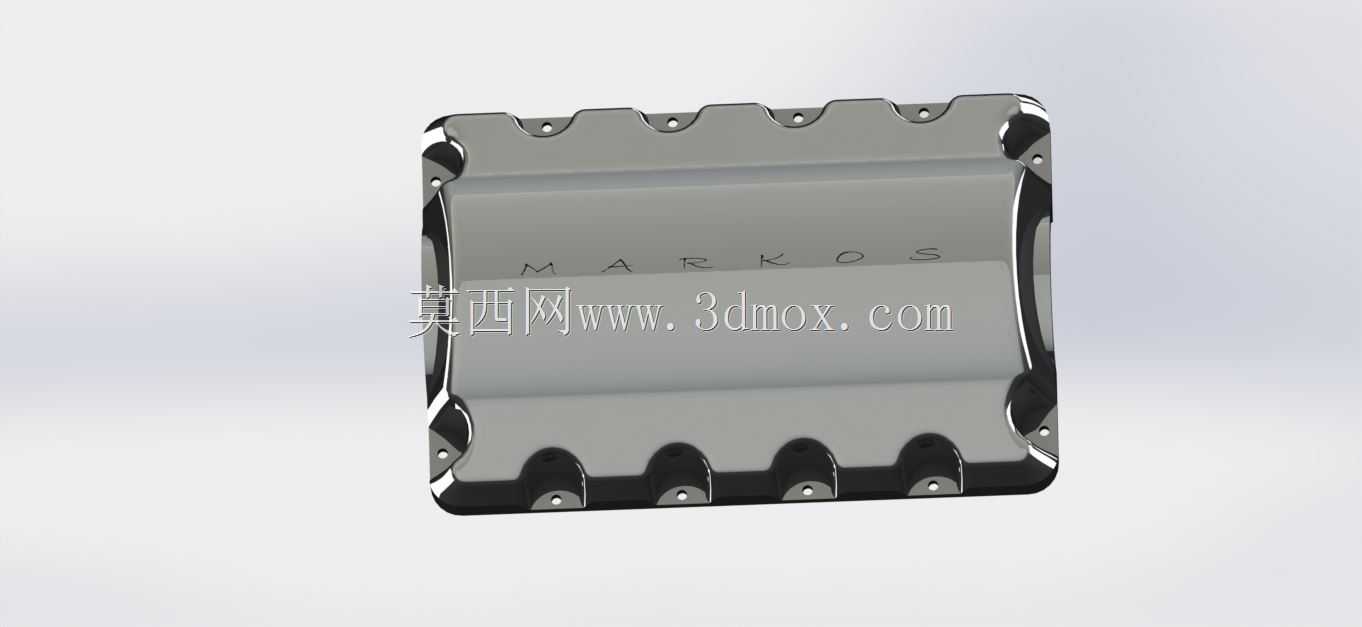

　　曲轴箱作为内燃机核心承载基体，在往复式动力设备中承担着整机组装基准、载荷传递、腔体密封的核心作用，广泛适配乘用车动力总成、小型工程机械动力单元、固定式发电机组等搭载四冲程内燃机的设备场景。从实际装机逻辑来看，该部件上平面承接气缸盖组件，下腔体容纳曲轴连杆机构，侧壁集成机油回流通道、主轴承座安装位、附件安装凸台，是整台发动机所有运动部件、附属系统的安装定位基准，其结构刚度、形位公差直接决定了整机运行的振动水平、密封可靠性与使用寿命。

　　设计阶段首先要匹配直列四缸的缸心距参数，对应每缸的曲轴主轴颈位置设置一体式主轴承座，轴承座结合面采用平面度要求不低于0.02mm的机加工面，保证主轴承盖装配后同轴度偏差控制在0.015mm以内，避免曲轴运转过程中出现偏磨、抱轴故障。箱体侧壁的加强筋布局沿曲轴载荷传递路径布置，从主轴承座位置向箱体上沿、侧壁安装凸台方向辐射延伸，在控制整体壁厚不超过5mm的前提下，将箱体整体一阶固有频率提升至1200Hz以上，规避发动机常用转速区间的共振风险，同时兼顾轻量化需求，适配乘用车动力总成的减重要求。

　　从安装边界来看，箱体上平面的缸盖螺栓孔采用等距分布设计，每个缸孔周围布置4颗M12螺栓，螺栓孔深度贯穿箱体上壁厚至加强筋交汇位置，保证缸盖压紧力均匀传递，避免缸垫密封失效。箱体前端面预留正时机构安装腔、水泵安装凸台、油封安装座，后端面集成飞轮壳连接法兰与曲轴后油封位，侧壁设置机油滤清器安装座、油道测压孔、曲轴箱通风接口，所有外接接口的安装平面均预留0.5mm的机加工余量，可根据不同装机需求调整接口朝向与连接尺寸。下箱体结合面采用整体式平面设计，匹配油底壳安装的密封槽，密封槽宽度3mm、深度1.5mm，适配成型橡胶密封垫的压缩量要求，避免机油渗漏问题。

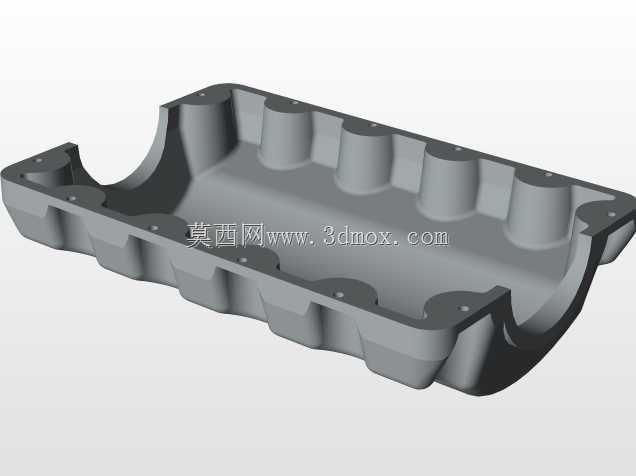

　　实际功能设计上，箱体内腔预留了连杆运动的避让空间，在曲轴曲柄回转半径外预留3mm的安全间隙，避免高速运转时连杆与箱体内壁发生运动干涉。主轴承座位置设计有独立的机油喷射油道，可直接将压力机油输送至曲轴主轴颈表面，配合曲轴内部油道实现连杆轴颈的压力润滑，减少运动副的磨损。箱体侧壁的加强筋同时作为机油回流通道的导流结构，将缸盖回流的机油顺着筋板导向油底壳，避免机油在曲轴高速搅动下出现大量泡沫，影响润滑系统供油稳定性。

　　针对不同装机场景的适配性，该结构可通过调整侧壁安装凸台的位置，适配不同布局的起动机、发电机、空调压缩机等附件安装，箱体两侧的发动机悬置安装位采用加厚凸台设计，可承受整机重量3倍以上的冲击载荷，满足车辆行驶过程中的颠簸工况要求。在工艺实现层面，该结构采用高压压铸成型工艺，材料选用ADC12铝合金，在保证结构刚度的前提下将整体重量控制在8kg以内，相比传统铸铁曲轴箱减重超过40%，符合当前动力总成轻量化的设计趋势。所有机加工面的位置度、平面度要求均按照量产内燃机的工艺标准设定，可直接对接后续的数控加工、装配工艺环节，无需额外调整结构参数。
