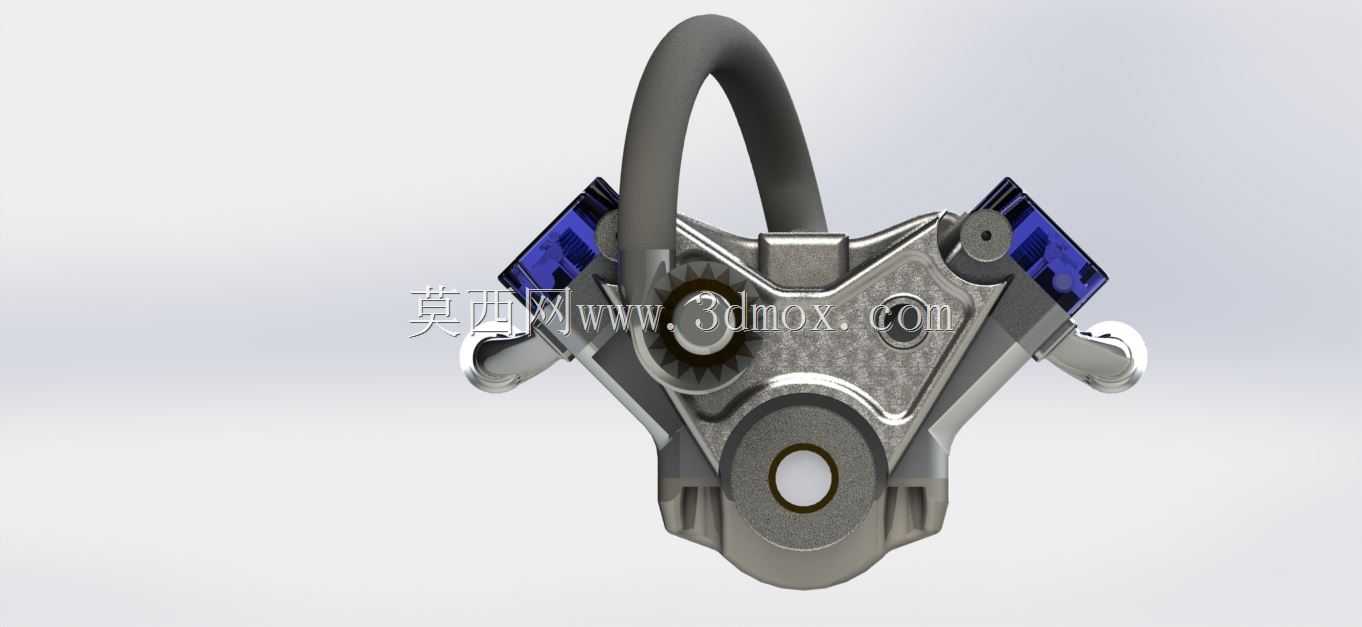

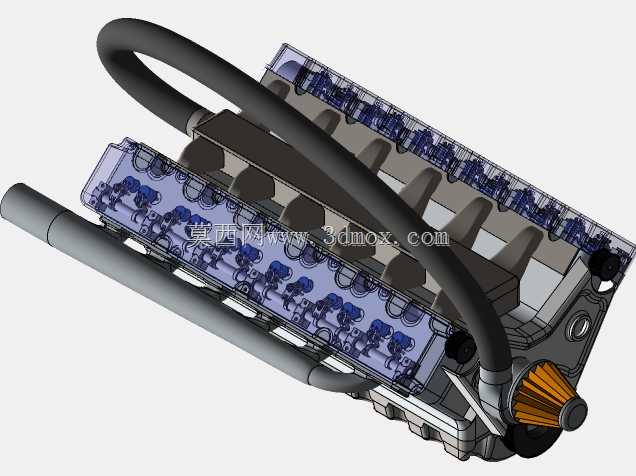

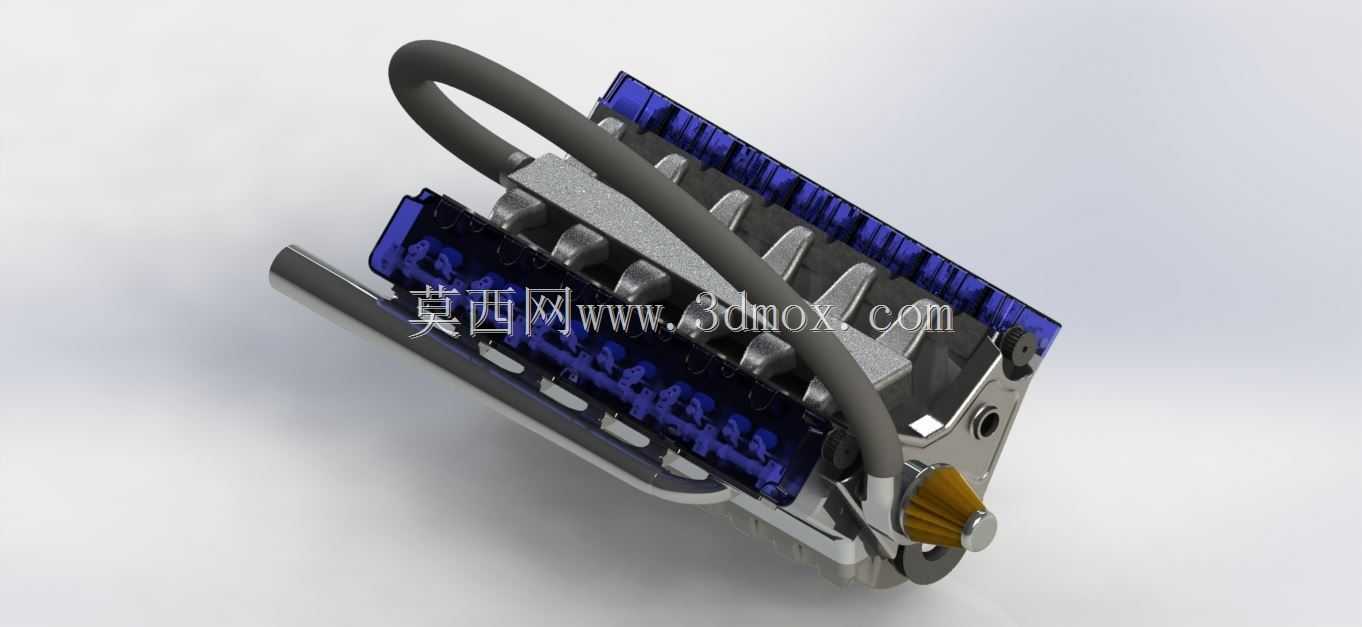

V型12缸汽车动力总成结构展示

　　在大排量乘用车辆、高性能跑车以及重型特种作业车辆的动力匹配场景中，V12构型内燃机始终是动力输出平顺性与峰值功率储备的标杆选项，这类动力单元通过两侧各6个气缸呈V型夹角布置的结构，在有限的发动机舱纵向空间内实现了更大的排量基数，同时抵消了直列多缸发动机的一阶、二阶振动，从结构根源上降低了动力传递过程中的抖动传递，不需要额外加装大质量平衡轴来抵消运转惯性，能给整车传动系统输出更线性的扭矩曲线。

　　从实际装车的功能逻辑来看，这款V12动力单元的结构设计完全围绕高负荷持续运转的可靠性展开：两侧气缸盖采用独立的进排气道布局，进气侧预留了对应喷油器、火花塞的安装定位孔位，每个气缸的燃烧室容积偏差控制在极小的公差范围内，避免不同气缸做功时出现输出差导致的运转不稳；外露的管路为冷却系统的外接循环通路，连接缸体水套与前端散热单元，能够在高转速持续做功时快速带走燃烧室周边的累积热量，避免缸体出现热变形导致的密封失效；前端输出端的连接结构直接匹配变速箱飞轮壳的安装止口，定位基准与缸体主轴承座保持同轴，确保动力输出时的径向跳动量控制在传动系统允许的公差范围内，不会出现飞轮偏磨、离合器接合抖动的问题。

　　设计过程中首先要平衡的是V型夹角的角度选择，角度过小会导致两侧气缸的进气干涉，同时挤占缸体中央的凸轮轴、正时机构布置空间，角度过大则会增加发动机整体宽度，超出多数乘用车发动机舱的横向安装边界，给两侧悬挂塔顶、转向机构的布置留不出足够安全间隙；缸体下部的曲轴支撑采用多道主轴承盖分体式结构，每个连杆轴颈对应两个主轴颈的支撑，能够承受12个气缸交替做功时的交变冲击载荷，即使在峰值扭矩输出区间，曲轴的挠曲变形量也不会超出轴瓦的配合间隙要求，避免出现烧瓦、抱轴的严重故障。

　　从安装边界来看，这款动力单元的整体轮廓完全适配大排量豪华车型的发动机舱预留空间：进气侧的管路走向避开了引擎盖的内板加强筋位置，不会出现舱盖关闭后的干涉；排气歧管的出口朝向车身底板方向，直接对接三元催化器与中段排气的安装法兰，不需要额外设计异形转接段就能完成排气系统的装配；前端的附件驱动轮系位置预留了发电机、空调压缩机、转向助力泵的安装位，所有轮系的共面度公差控制在工程允许范围内，避免皮带运转时出现偏磨、跳齿的问题；缸体两侧的机脚安装位与整车副车架的悬置点一一对应，安装面的橡胶减震垫能够过滤掉发动机运转时的高频振动，避免振动直接传递到座舱内部影响驾乘质感。

　　在结构细节的处理上，每个气缸的活塞连杆组都采用轻量化设计，活塞销与连杆小头的配合间隙经过精准匹配，既保证冷启动时的润滑间隙足够，又能在热机状态下不会出现活塞敲缸的异响；正时机构的传动路径做了最短化设计，减少了传动过程中的正时偏差，确保进排气门的开闭时机与活塞运动位置精准匹配，不会出现气门碰活塞的致命故障；气门室盖采用密封式结构，预留了机油加注口与曲轴箱通风接口，能够将曲轴箱内的窜气重新导入进气道参与燃烧，同时避免机油蒸汽泄漏到发动机舱内形成积碳隐患。这类V12动力单元的三维结构建模，能够给整车总布置阶段的空间校核、零部件安装干涉检查、维修保养的工具操作空间预留提供精准的数模依据，不需要等到物理样机阶段再发现布置冲突，大幅缩短整车动力系统的匹配开发周期。
