双缸卧式蒸汽机结构设计方案

项目分类:发动机 发布时间:2022-06-28 ID:661290
  • 双缸卧式蒸汽机结构设计方案
  • 双缸卧式蒸汽机结构设计方案
  • 双缸卧式蒸汽机结构设计方案
  • 双缸卧式蒸汽机结构设计方案

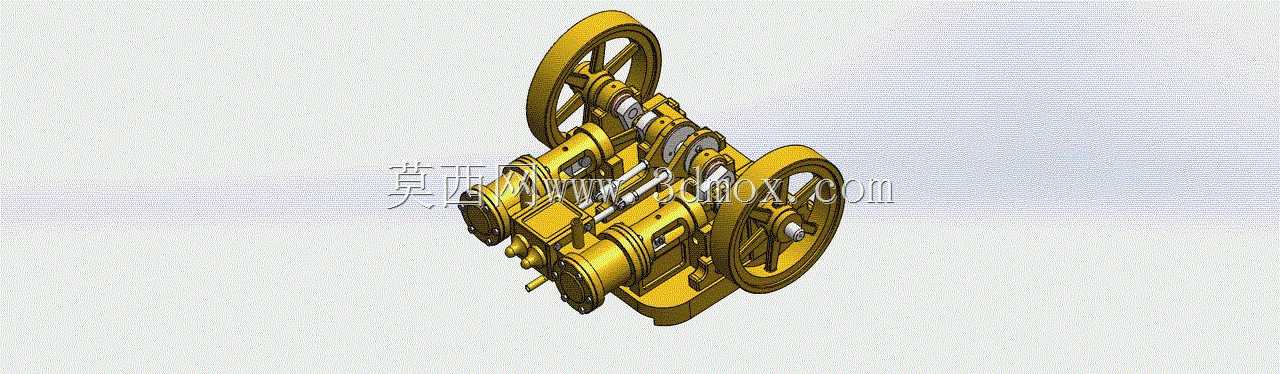

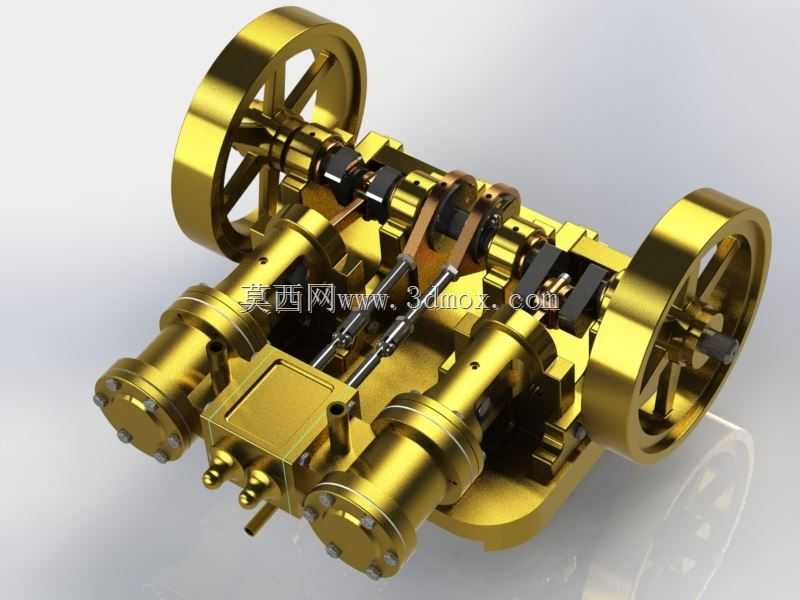

  在小型动力演示装置、复古动力设备复刻以及教学实训教具的应用场景中,双缸卧式蒸汽机的结构设计始终是机械动力领域从业者绕不开的经典参考案例。这类卧式布局的双缸蒸汽动力装置,核心用途是通过蒸汽压力能向旋转机械能的转换,为小型配套设备提供稳定的低速大扭矩输出,相较于单缸蒸汽机,双缸结构能够有效抵消单缸做功的死点问题,让动力输出的连续性和平顺性得到明显提升,在早期的小型工厂动力供给、船舶辅机、小型机车牵引场景中都曾有广泛应用,如今更多用于机械原理教学、复古动力模型制作以及工业遗产复原项目中。从功能特性来看,这套双缸卧式结构采用对称平行布置的两个气缸,蒸汽通过配气机构依次进入两个气缸推动活塞做往复直线运动,活塞通过十字头结构连接连杆,

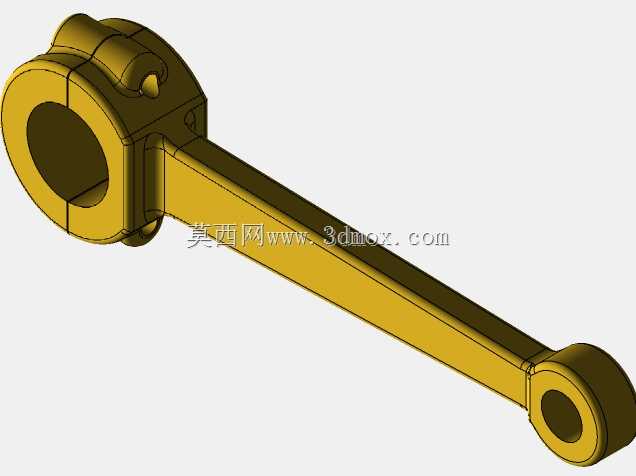

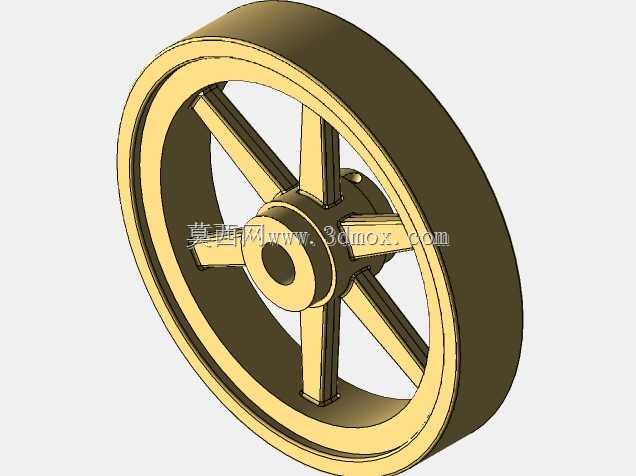

  将直线运动转换为曲轴的旋转运动,曲轴两端配套的大直径飞轮能够储存做功行程的能量,带动曲轴平稳越过非做功行程的死点位置,保障整机运转的连续性。设计过程中针对原有结构的加工适配性做了多处调整,将原设计中矩形的端口结构修改为更便于普通 hobby 级加工设备制作的形态,降低了爱好者自行加工的门槛,同时对连杆和飞轮的结构做了优化,在受力较小的非配合表面增加凹槽特征,在不影响整体结构强度的前提下减轻了零件自重,也提升了零件的外观辨识度。整机的气缸、曲轴箱、飞轮、连杆、配气阀组全部采用SolidWorks进行参数化建模,各零件之间保留了合理的装配间隙,配合关系完全按照实际机械装配逻辑设置,活塞与气缸壁之间预留了密封件安装槽位,

  连杆两端的转动副设置了轴套安装位置,曲轴的支撑位预留了轴承安装台阶,所有配合面的尺寸公差都按照普通机加工的精度等级设置,不需要高精度加工设备就可以完成零件制作。从安装边界来看,整机采用卧式布局,曲轴的两个输出端从两侧飞轮中心向外伸出,既可以单侧输出动力连接负载,也可以双侧输出配套不同的传动机构,底部的曲轴箱预留了安装固定的螺孔位置,可以直接固定在安装基座上,不需要额外制作复杂的安装支架。整机的外形轮廓以曲轴轴线为中心对称布置,两侧飞轮的直径决定了整机的最大宽度,气缸平行布置的长度决定了整机的轴向尺寸,整体结构紧凑,重心偏低,运转时的稳定性较好,不会因为立式结构的高重心产生明显的振动。在结构细节上,配气机构采用滑阀式配气结构,

  通过曲轴带动的偏心轮驱动滑阀往复运动,精准控制两个气缸的进排气时序,保证两个气缸的做功行程交替进行,不会出现动力间断的情况;气缸端盖采用螺栓连接的结构,方便后期拆解维护,更换密封件或者清理气缸内部的积垢;曲轴采用整体式结构,两个曲柄销的相位角相差90度,保证任意时刻至少有一个气缸处于做功行程,彻底解决单缸蒸汽机启动死点的问题,不需要额外设置盘车机构就可以顺利启动。这套模型的结构设计完全遵循实际蒸汽机的工作原理,没有为了简化模型省略关键的功能结构,不管是用于机械原理教学演示,还是作为实体制作的加工参考,都能够完整还原双缸卧式蒸汽机的工作逻辑,各零件的结构拆分也完全符合实际加工的工艺要求,没有出现无法加工的倒扣或者极端薄壁结构,普通的车、铣、钻设备就可以完成全部金属零件的加工,部分非受力零件也可以采用3D打印的方式制作,降低实体制作的成本。对于三维建模从业者来说,这套模型的装配逻辑、零件配合关系、运动机构的参数设置都有很高的参考价值,尤其是连杆机构与飞轮的匹配设计、配气正时的结构设置,都可以作为往复式动力机械设计的参考案例,帮助设计者理解往复运动向旋转运动转换的核心设计要点,掌握低速大扭矩动力装置的结构设计思路。
