油箱内置式微型齿轮供油结构

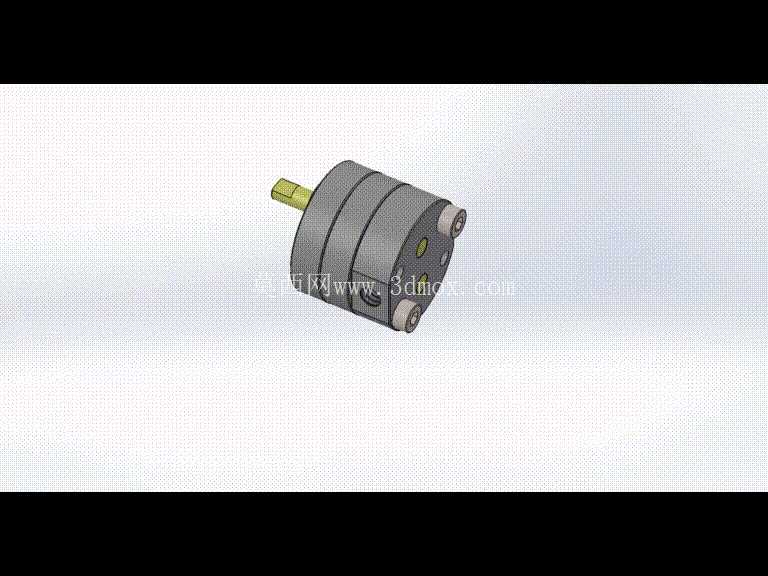

这款微型齿轮泵的设计定位非常明确，就是针对浸没式安装的小流量润滑、补油场景做的专项优化，完全摒弃了常规外置泵的冗余结构，把体积控制到了可以直接布置在油箱内部油液里的程度，不会占用油箱外部的安装空间，也省去了外接进油管路的布置麻烦，在小型液压站、紧凑型润滑系统、微型液压动力单元这类对安装空间有严格限制的场景里，适配性非常突出。

从功能逻辑上看，这款泵每转排量控制在0.18cc级别，修正后的有效排量稳定在0.05cc每转，输出流量完全匹配小型设备的润滑供油、低压补油需求，不会因为流量过大造成溢流损耗，也不会因为流量不足导致润滑点缺油。因为采用全浸没式的工作逻辑，泵体整体浸泡在油箱油液内，设计时直接取消了外露轴的轴封结构，从根源上避免了轴封磨损泄漏的问题——常规外置齿轮泵的轴封属于易损件，长期运行后容易出现渗油、漏油的情况，需要定期维护更换，而这款泵因为工作环境完全在油液内部，不存在轴封两侧的压差和介质泄漏路径，直接去掉轴封后不仅减少了零件数量，还大幅降低了后期维护的频次，运行可靠性反而比带轴封的同规格泵更高。

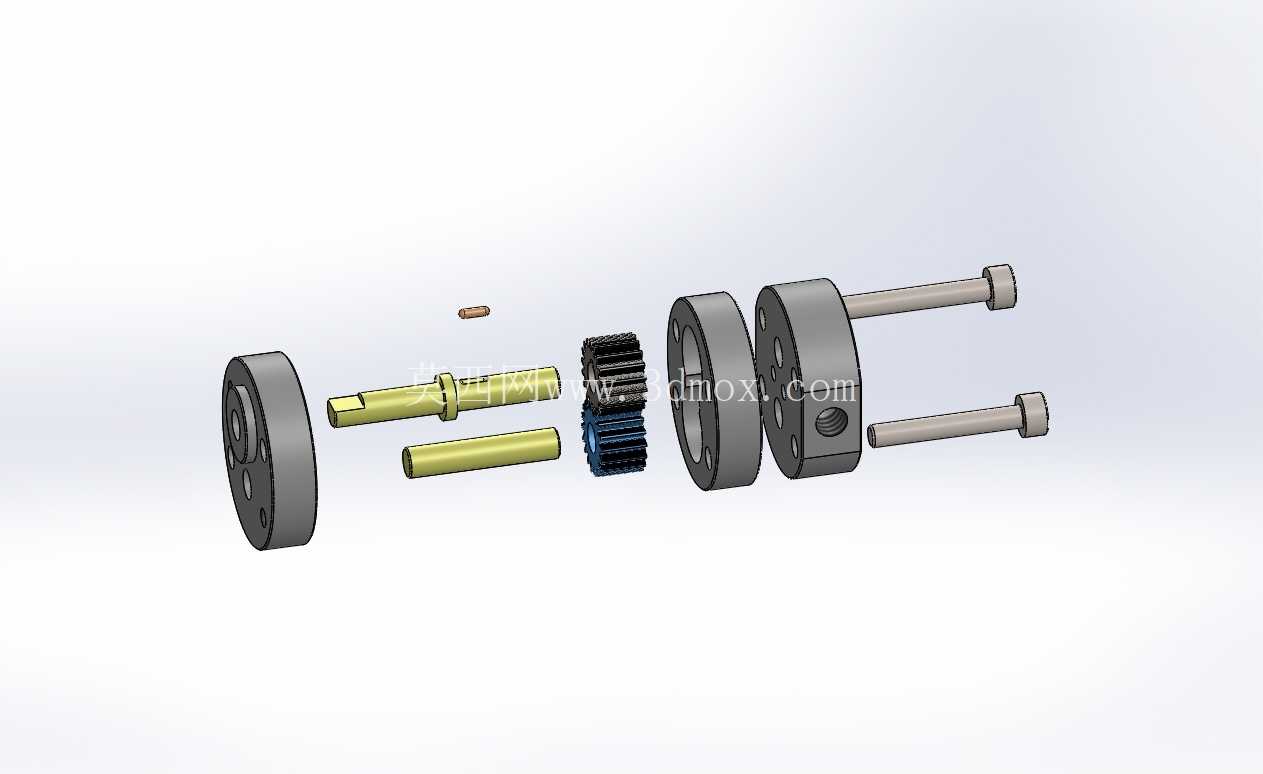

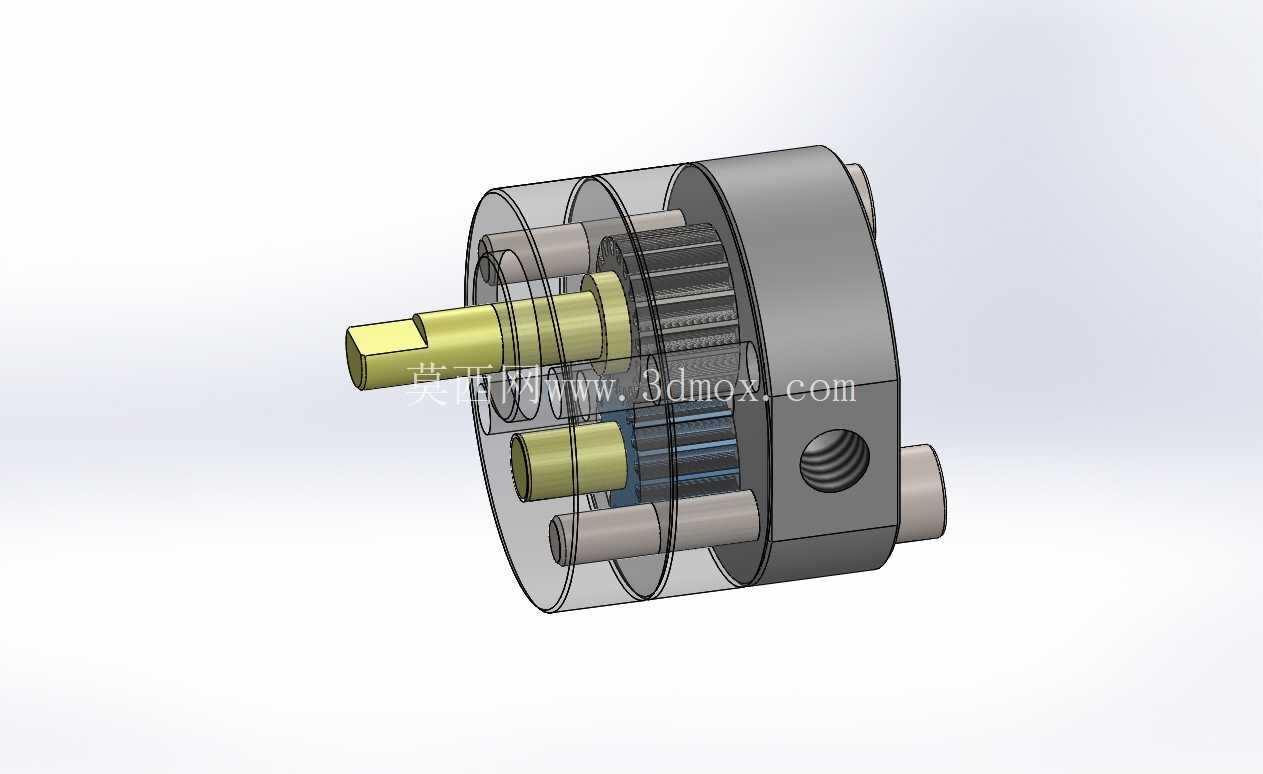

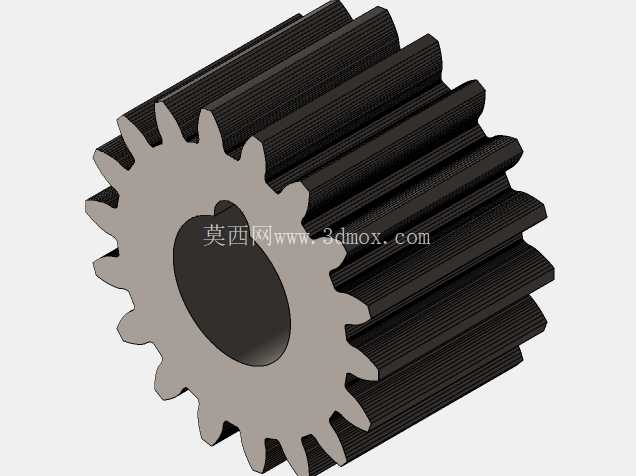

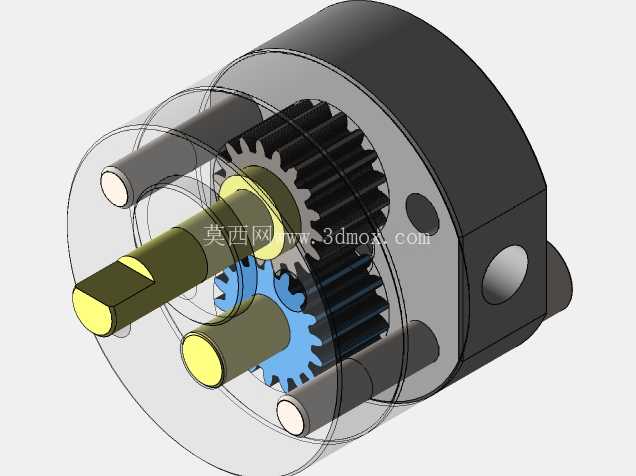

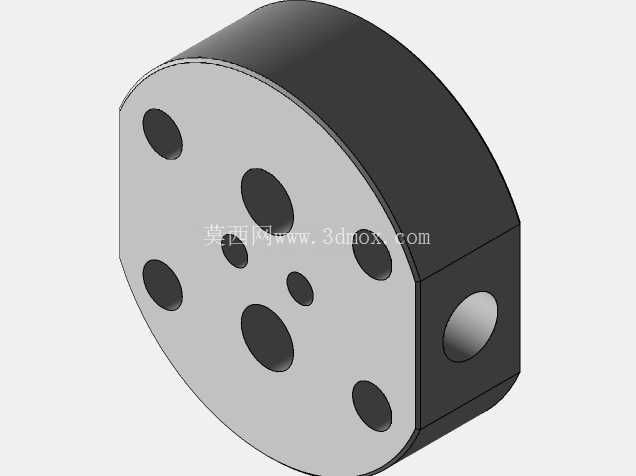

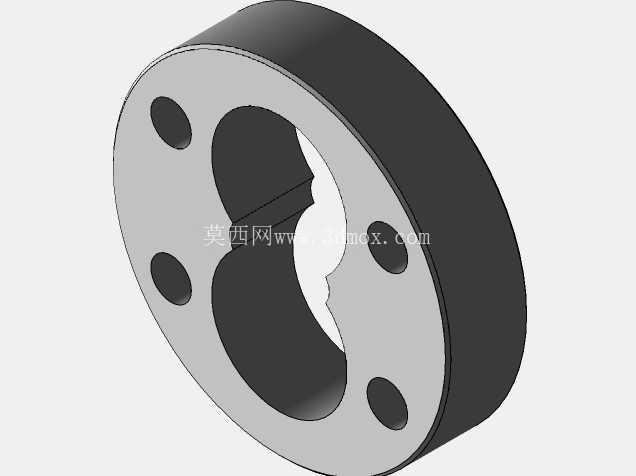

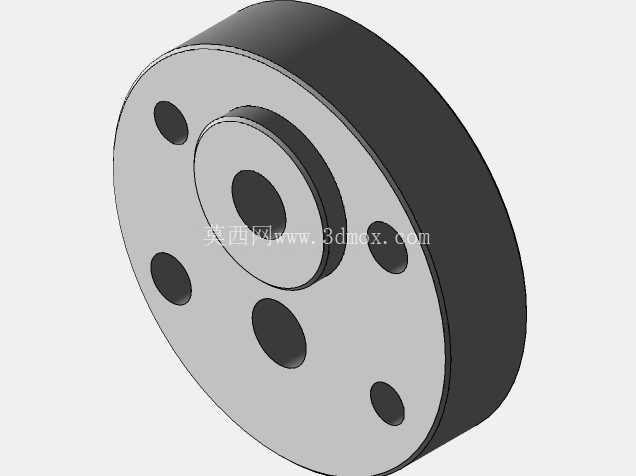

核心的齿轮副采用18齿、模数0.5的参数设计，这个参数搭配是经过匹配的：小模数齿轮可以让泵的输出流量脉动更小，供油压力更平稳，不会因为流量波动造成润滑点的供油断续，18齿的齿数选择也避开了齿轮啮合的根切问题，同时能把齿轮副的啮合噪音控制在很低的水平，即使是在对噪音有要求的小型桌面设备、精密仪器润滑场景里，也不会因为泵的运行产生额外的噪音干扰。泵体采用三段式叠合结构，靠端面压紧实现密封，没有额外的密封垫片，减少了密封件老化带来的泄漏风险，进油口直接开设在泵体浸没在油液里的侧端面，油液可以直接进入齿轮啮合腔，吸油阻力非常小，即使在低液位的情况下也不容易出现吸空的问题。

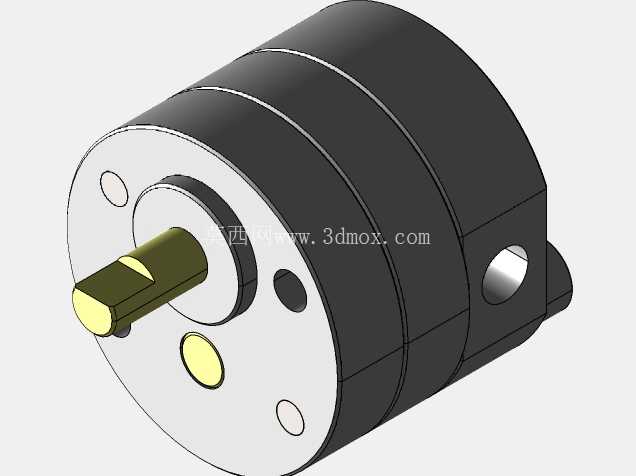

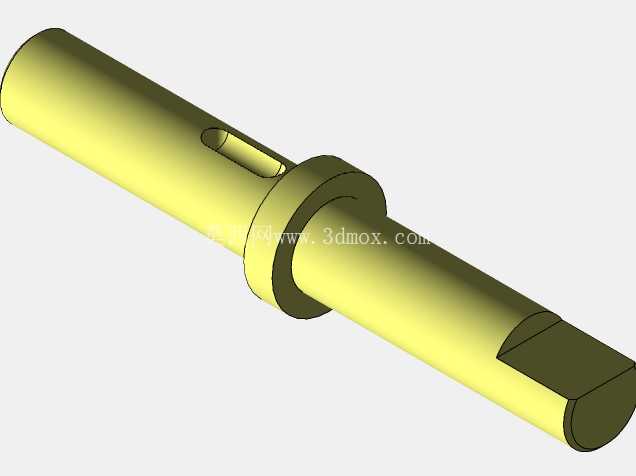

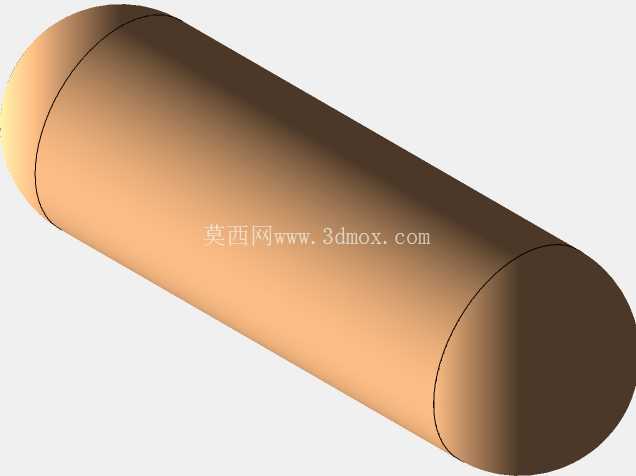

安装边界上，这款泵没有设计外置的安装法兰，而是通过泵体端面的两个连接点位配合系统端的压紧板实现紧固，设计时特意省略了两个安装螺钉，靠外部的压紧板把泵体整体夹紧固定，这种设计一方面减少了泵体自身的加工工序，不需要在泵体上加工螺纹孔，避免了螺纹孔处的泄漏隐患，另一方面也让安装适配性更灵活，用户可以根据自己油箱内部的安装空间调整压紧板的结构，不需要完全匹配固定的安装孔位。泵的动力输入轴采用短轴设计，伸出长度刚好够和油箱内部的驱动电机输出轴连接，不会因为轴过长造成运行时的挠曲变形，影响齿轮的啮合精度。

从实际应用的适配场景来看，这款泵除了常规的小型液压站润滑供油之外，还可以用在小型机床的主轴润滑系统、微型液压工具的动力单元、小型试验设备的油液循环回路里，因为体积小、重量轻，甚至可以直接集成在阀块内部，作为集成式液压系统的内置供油部件。设计时没有设置独立的泄油口，因为泵体浸没在油液里，齿轮啮合产生的内泄漏可以直接排到油箱内，不需要额外布置泄油管路，进一步简化了系统的管路设计。泵体的进出油口采用侧置布局，两个油口的位置在同一侧端面上，管路连接时不需要绕开泵体其他结构，布管非常方便。

需要注意的是，这款泵因为没有轴封结构，绝对不能在油箱外部的干式环境里使用，必须完全浸没在油液里工作，油液既作为工作介质，也承担了齿轮副、轴承部位的润滑作用，同时还能带走泵运行产生的热量，避免泵体温升过高。在选型匹配时，驱动电机的转速不需要太高，因为排量本身很小，常规的几百转转速就可以满足系统需要的流量，过高的转速反而会造成吸油不足，加剧齿轮的磨损。压紧板的紧固力需要均匀控制，不能出现偏压，否则会造成泵体端面变形，导致齿轮转动卡滞或者内部泄漏量增大，影响泵的容积效率。
