小型航模用0.75cc排量活塞式发动机结构

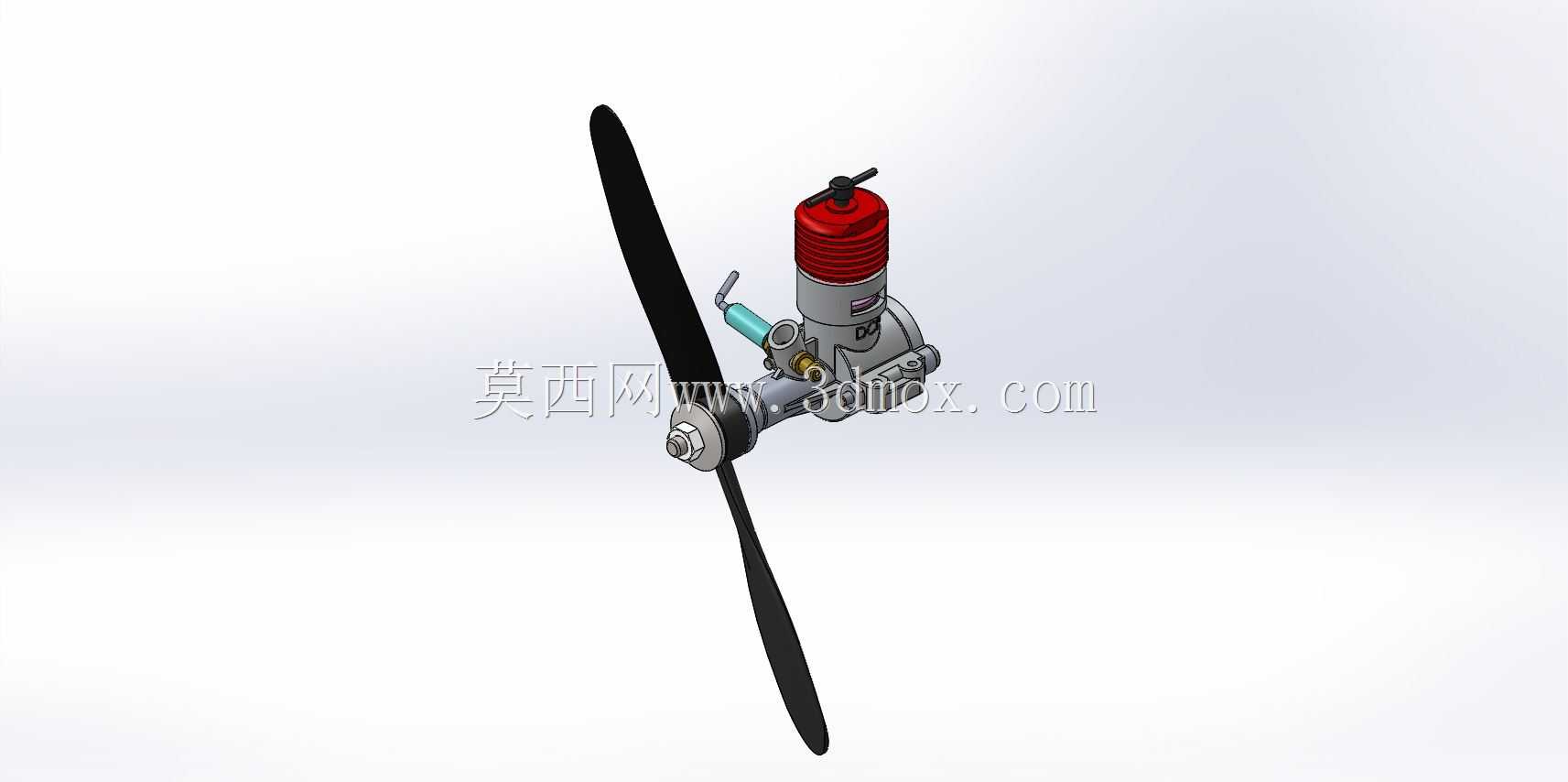

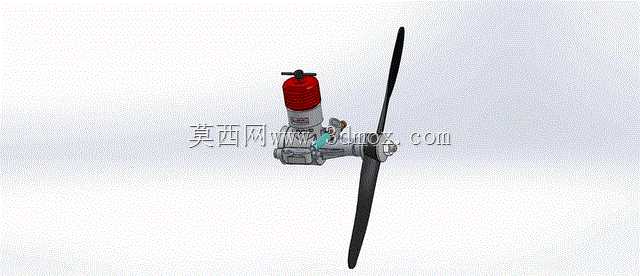

　　这款小排量活塞式动力装置，核心面向轻量级自由飞航模、室内线操纵小飞机这类对动力重量比要求极高的应用场景，0.75cc的排量设定刚好匹配翼展在400-600mm区间、起飞重量不超过120g的轻木航模，也可作为小型科普实验装置的动力源，用来演示二冲程内燃机的基本工作原理。从结构设计逻辑来看，整套模型还原了这类微型压燃式发动机的核心组成：顶部红色的散热缸头集成了散热鳍片结构，因为这类小排量发动机转速通常能达到12000-16000rpm，高转速下的缸头散热直接决定工作稳定性，鳍片的间距和厚度都按照微型发动机的热负荷做了匹配，既保证足够的散热面积，又不会额外增加过多重量。缸体部分整合了进气道、曲轴箱腔体，曲轴输出端直接适配标准规格的航模螺旋桨，桨夹的安装位做了定位卡槽设计，避免螺旋桨在高转速下出现打滑偏移。

　　设计过程中针对这类微型发动机的常见痛点做了结构还原：首先是针阀总成的位置布局，这类小发动机的油量调节精度直接影响怠速稳定性和高速出力，针阀的安装座与进油道做了一体化设计，减少外接管路带来的漏油风险；反活塞结构设置在缸头内部，用来调整压缩比，适配不同配方的航模燃油，这也是压燃式小发动机区别于热火式发动机的核心结构，模型里还原了反活塞的调节行程和配合公差，实际装配时反活塞与缸套的配合间隙控制在0.01-0.02mm，既保证密封性能，又能通过顶部的调节螺丝顺畅调整压缩比。

　　从安装边界来看，发动机的安装耳位设置在曲轴箱两侧，孔位间距符合微型航模发动机的通用安装标准，可直接适配市面上多数轻木航模的发动机安装架，不需要额外做转接件；整体径向最大尺寸不超过32mm，轴向长度从桨夹端面到缸头尾部不超过45mm，安装时不会与航模的整流罩、起落架结构产生干涉。螺旋桨的适配范围覆盖64、73这类常用的小尺寸航模桨，输出轴的直径为3mm，是微型航模动力的通用轴径规格，可兼容市面上多数成品螺旋桨和桨罩。

　　结构细节上，曲轴的配重块做了偏心优化，平衡高转速下的往复惯性力，减少发动机工作时的振动，这对轻量航模来说至关重要，过大的振动会导致航模飞行时舵面震颤，影响操纵精度。连杆采用微型剖分结构，大头与曲轴曲柄配合，小头与活塞销连接，配合间隙按照高速二冲程发动机的要求设定，保证高转速下的运转顺畅度。进油口设置在曲轴箱侧方，位置刚好匹配航模油箱的常规安装高度，可依靠重力和曲轴箱脉冲压力实现自动泵油，不需要额外加装供油泵，简化了航模的动力系统布局。

　　这类微型发动机的实际使用中，用户最关注的除了动力输出，还有易维护性，模型还原的结构里，缸头、缸套、曲轴箱都采用分体式设计，拆卸时只需要拧下缸头固定螺丝和曲轴箱侧盖螺丝，就能完成内部积碳清理、活塞环更换等日常维护操作，不需要复杂的专用工具，符合航模爱好者野外场地维护的实际需求。排气口的位置朝向斜下方，避免排气油渍直接喷到航模的机翼和尾翼表面，减少飞行后的清理工作量，同时排气方向的设定也能利用排气气流产生少量额外推力，提升动力利用效率。
