内螺纹锁紧式金属连接接头结构设计

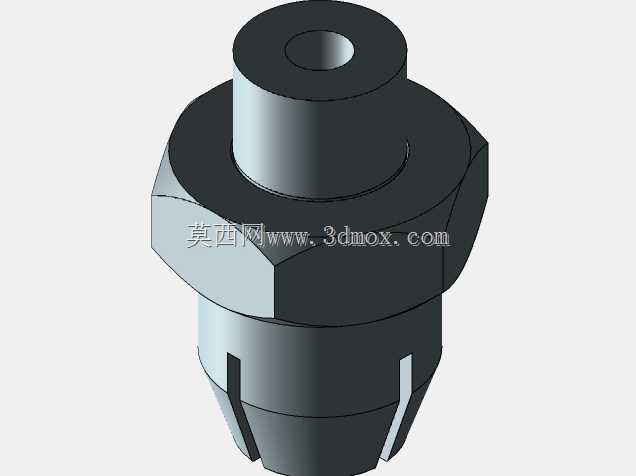

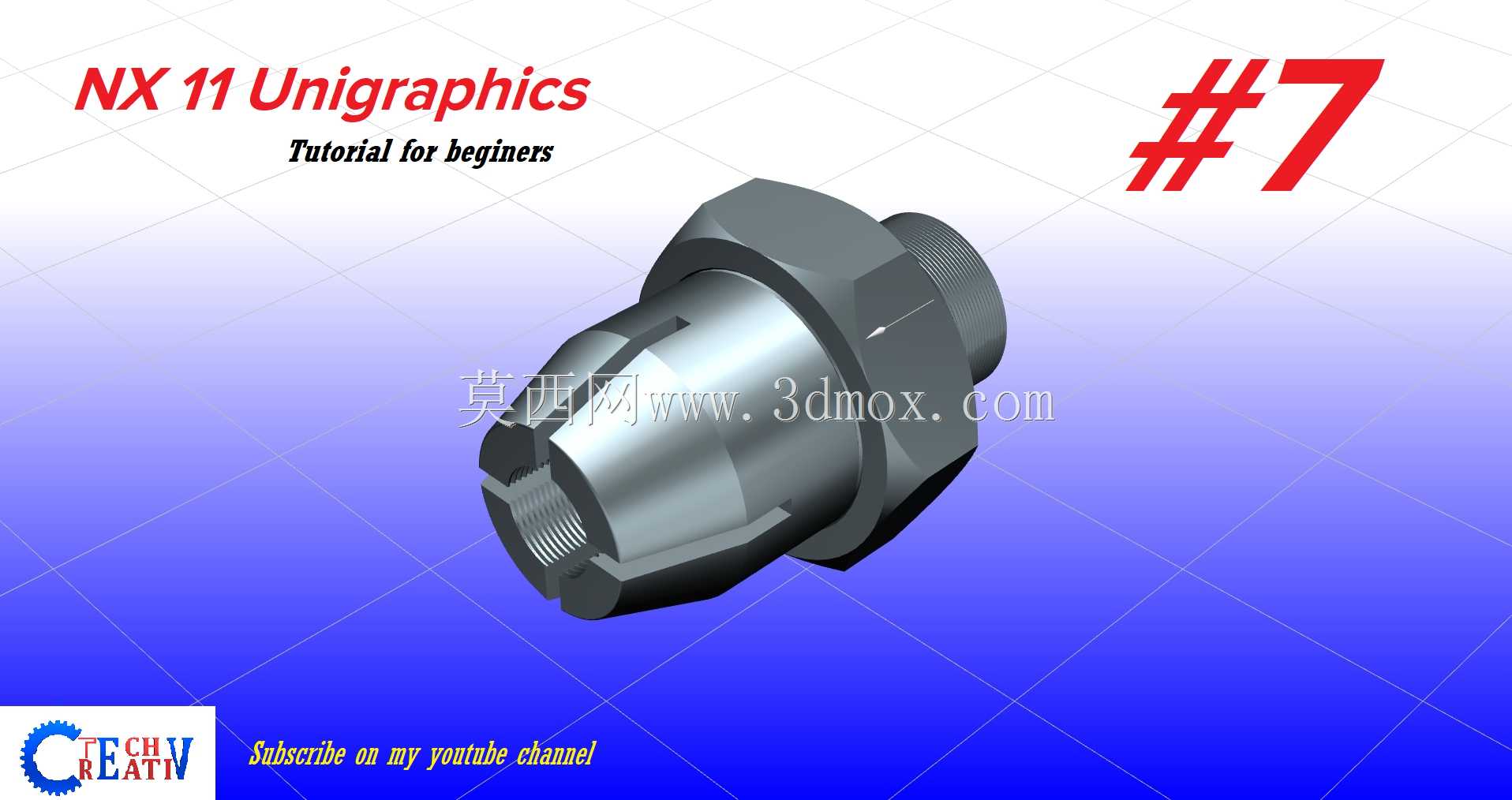

　　该金属接头类构件主要应用于中小通径流体管路、气动回路的终端连接场景，在工业自动化气路、低压液压支路、小型设备润滑管路中承担管路对接、密封锁紧的功能，可实现硬管与软管、不同通径管路之间的过渡连接，避免管路受振动、拉扯出现松脱泄漏问题。从结构设计逻辑来看，构件采用三段式同轴布局，一端为外六角驱动段，匹配标准扳手的夹持尺寸，安装时可通过普通开口扳手、活动扳手施加锁紧扭矩，无需定制专用工装，适配现场装配的通用工具条件；中间段为带周向防滑槽的握持段，徒手对位时可增大摩擦力，方便初始螺纹旋合阶段的对位调整，避免螺纹错牙损伤；另一端为外螺纹接入端，可旋入对应规格的内螺纹基座，内部贯穿的内螺纹孔用于对接带外螺纹的管路端头，螺纹精度选用中等公差等级，

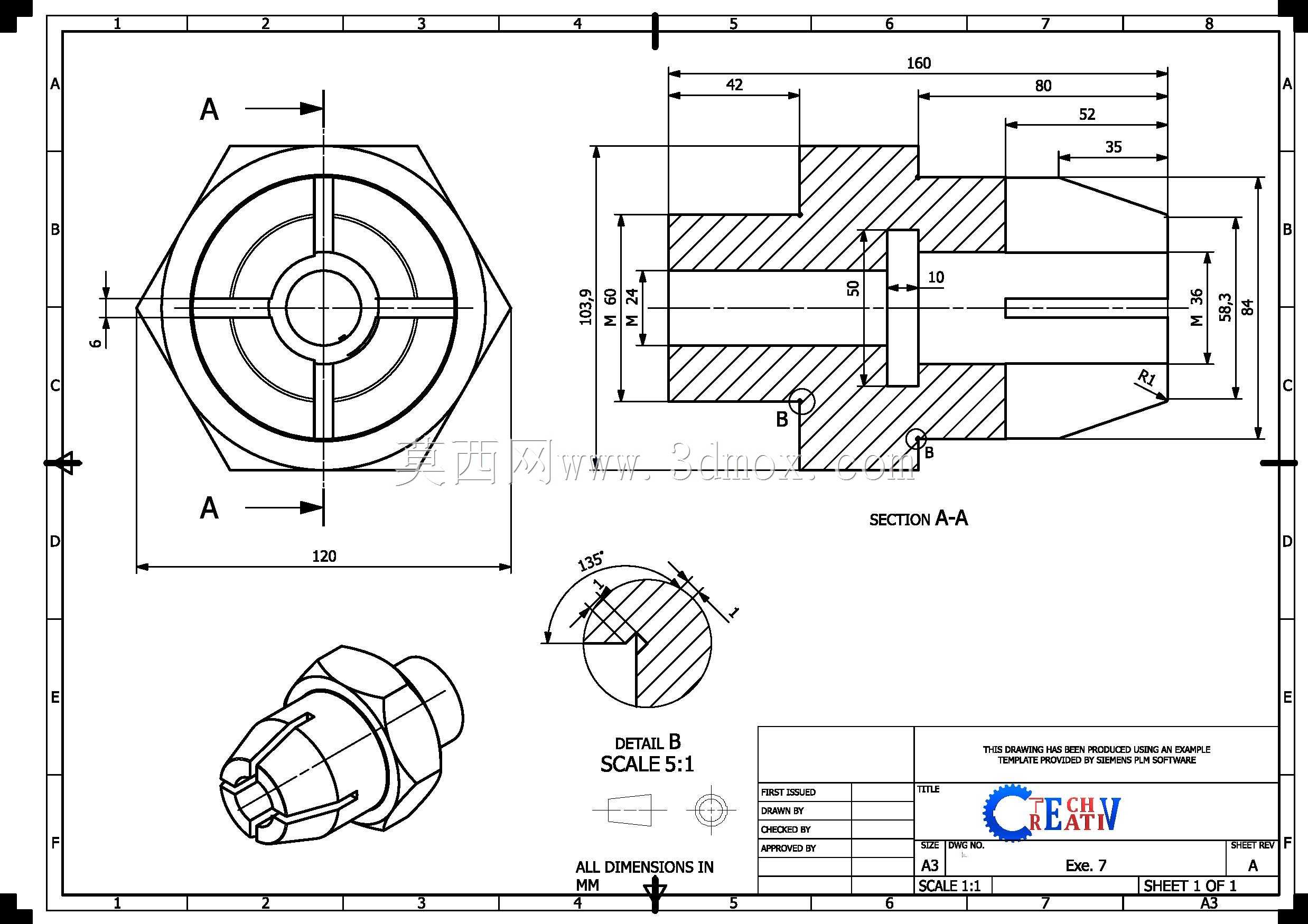

　　兼顾密封性能与装配便利性，无需额外加工密封槽即可配合生料带、密封胶实现低压工况下的密封要求。外形尺寸方面，整体轴向长度控制在常规同通径接头的通用安装边界内，最大外圆直径与外六角对边尺寸符合行业通用五金件的尺寸规范，安装时所需的扳手操作空间与同规格标准接头完全一致，可直接替换现有设备上的同类型老化、损坏接头，无需对周边安装结构进行改造。设计过程中重点考虑了装配容错性，外螺纹接入端的起始牙做了倒角导向处理，内螺纹孔的入口处也加工了120度导向锥面，即使管路对接时存在微小的同轴度偏差，也能顺利旋入，不会出现螺纹卡滞、啃牙的问题；周向的锁紧槽除了辅助徒手对位，还可配合卡簧、防松钢丝使用，在振动幅度较大的设备工况下，

　　可额外加装防松结构提升连接可靠性，避免长期运行后接头松脱。从受力角度分析，接头的壁厚分布做了针对性优化，螺纹段壁厚满足公称压力下的强度要求，六角驱动段与主体衔接处做了圆角过渡，避免扳手施加扭矩时出现应力集中导致的开裂问题，内部流道为等径直孔，无突变台阶，可减少流体通过时的压力损失，不会在接头内部形成涡流造成额外的能耗或介质沉积。该构件的结构完全适配常规的数控车削加工工艺，所有特征均可通过一次装夹完成大部分加工工序，仅外六角面需要二次装夹铣削，加工工艺性良好，适合批量生产，加工完成后表面做氧化处理即可满足常规工况下的防锈要求，若应用在腐蚀介质场景，也可更换不锈钢材质直接沿用该结构模型，无需调整核心尺寸参数。在实际选型替换时，

　　只需核对两端螺纹规格、整体轴向长度与最大外圆尺寸，即可确认是否适配现有安装位，模型的所有配合尺寸均按照通用五金接头的行业规范设定，可直接用于装配干涉校验、管路布局模拟，在设备三维布线布管阶段直接调用即可，无需重新绘制基础结构，能有效缩短管路系统的设计周期。
