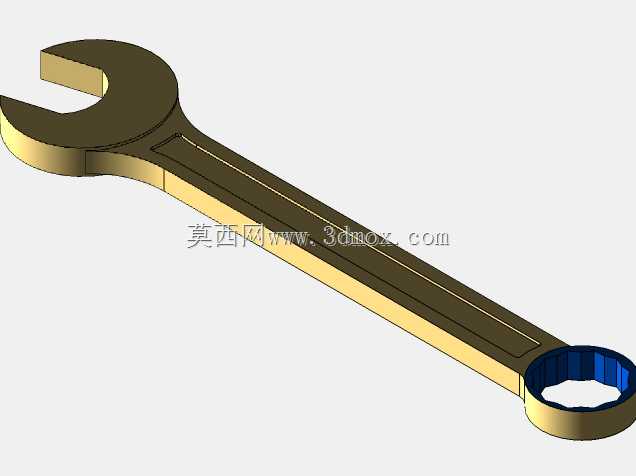

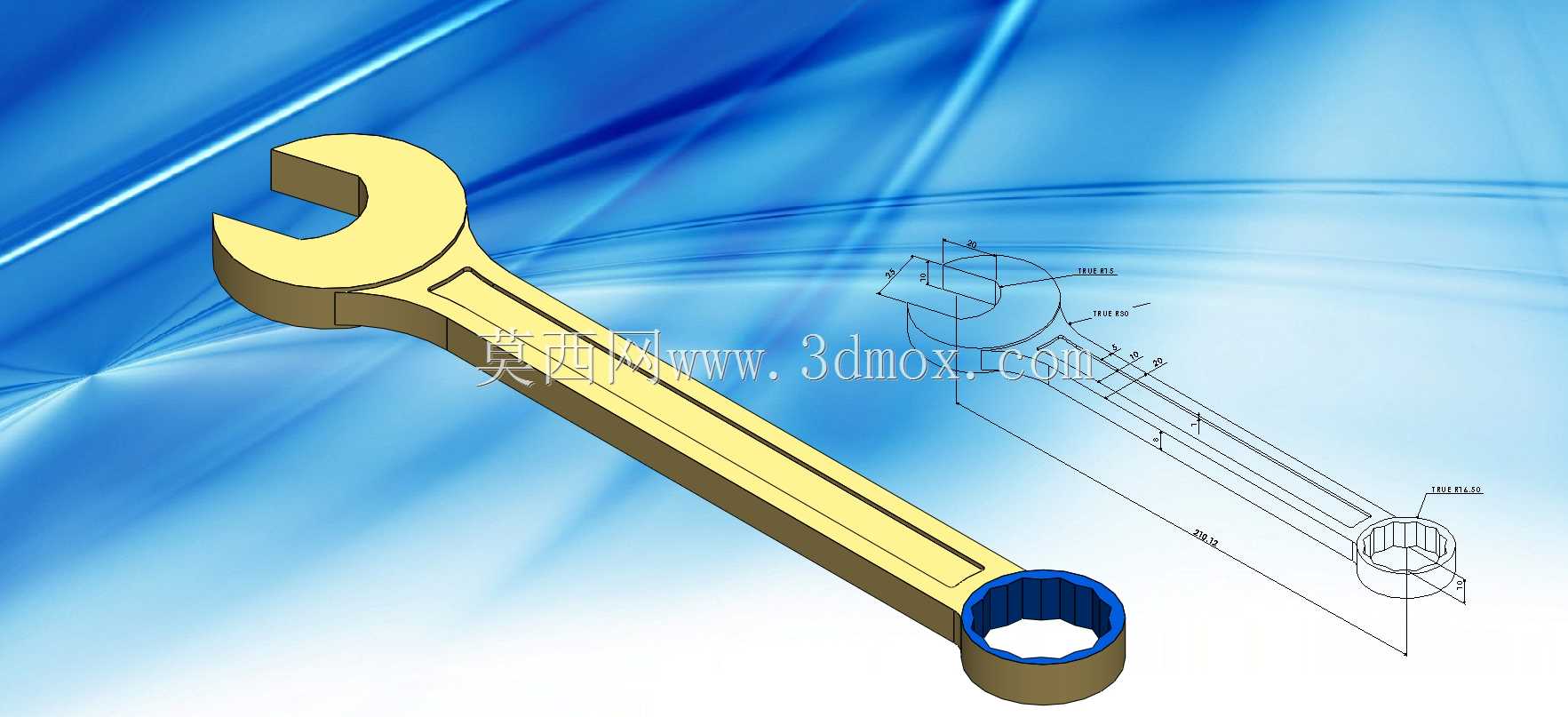

两用开口梅花扳手结构设计模型

　　这款两用扳手的设计，核心是覆盖常规机械装配、设备维保场景下的外六角紧固件拆装需求，一端采用开口式结构，适配狭窄空间内的紧固件操作，比如设备侧方排布的螺栓、管路旁侧无法整圈转动工具的工位，开口端的开口角度做了15度偏转处理，作业时只需小幅度翻转扳手即可实现连续拧动，不需要完全脱离螺栓头重新对位，在操作空间受限的场景下能大幅提升作业效率，避免反复调整工具位置的冗余动作。另一端采用梅花式环型结构，十二角内齿的设计可以完整包裹螺栓头的六个受力面，相比开口结构能承受更大的拧紧扭矩，不会因为施力过大出现打滑、磨损螺栓棱角的问题，适合需要大扭矩预紧、或者螺栓头已经出现轻微磨损的拆装场景，环型结构的受力均匀分布在所有接触齿面上，长期使用也不容易出现扳口变形的问题。

　　设计过程中首先确定了整体的力臂长度比例，手柄段的长度匹配对应规格螺栓的额定拧紧扭矩，避免力臂过长导致过度拧紧损伤螺纹，也不会因为力臂过短让操作人员需要施加过大的握力，手柄表面做了内凹的减重槽设计，在不降低整体结构刚性的前提下减少了工具自重，长时间握持作业不容易产生手部疲劳，同时减重槽的棱边做了圆弧过渡处理，不会出现割手的问题。扳手整体的截面采用渐变设计，从扳头位置向手柄中段逐渐收窄，受力集中的扳头位置保留足够的材料厚度，保证扭矩传递过程中的结构强度，不会因为应力集中出现扳头断裂的风险，手柄末端的梅花头位置做了加厚处理，承受大扭矩施力时的形变量控制在金属材料的弹性形变范围内，不会出现永久变形影响后续使用精度。

　　从安装适配边界来看，这款扳手适配的外六角紧固件规格统一，开口端和梅花端对应同一螺栓规格，作业时不需要更换工具就能完成快速预拧和最终拧紧的全流程，整体的外形轮廓做了倒角处理，不管是伸入设备内部的缝隙，还是在密集排布的紧固件群中操作，都不会被周边的零部件卡滞，扳头的厚度控制在合理范围，能适配沉头孔内的螺栓拆装，不会因为扳头过厚无法伸入沉孔接触螺栓头。实际使用场景中，这类两用扳手是设备维保、机械装配、五金维修场景的基础工具，相比单一功能的开口扳手或者梅花扳手，减少了工具携带的数量，单把工具就能覆盖常规操作的全部需求，结构上没有多余的活动部件，整体可靠性高，不容易出现故障，日常存放也不需要特殊的维护，表面的金属处理层能抵御常规作业环境中的锈蚀、磨损问题，长期使用也能保持扳口的尺寸精度，不会因为磨损出现配合间隙过大、打滑的问题。

　　建模过程中对扳口的配合公差做了精准控制，开口端的两个平行面的平行度、梅花端内齿的分度精度都按照五金工具的行业标准设定，和标准外六角螺栓的配合间隙控制在合理范围，既不会因为间隙过小导致卡滞，也不会因为间隙过大容易打滑，手柄的握持位置做了防滑的结构设计，即使手上沾有油污也能稳定握持施力，整体的重心落在手柄中段位置，握持时的平衡感更好，长时间使用的操作手感更顺畅。
